AZ-EQ5赤道仪极轴镜改装固定支架

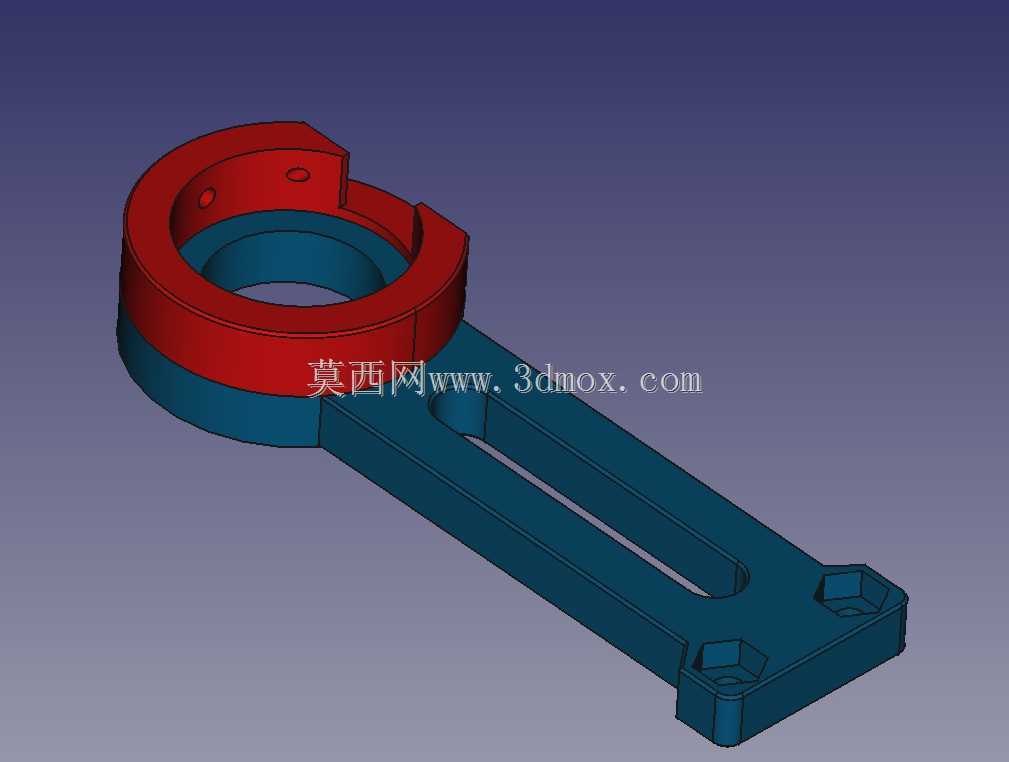

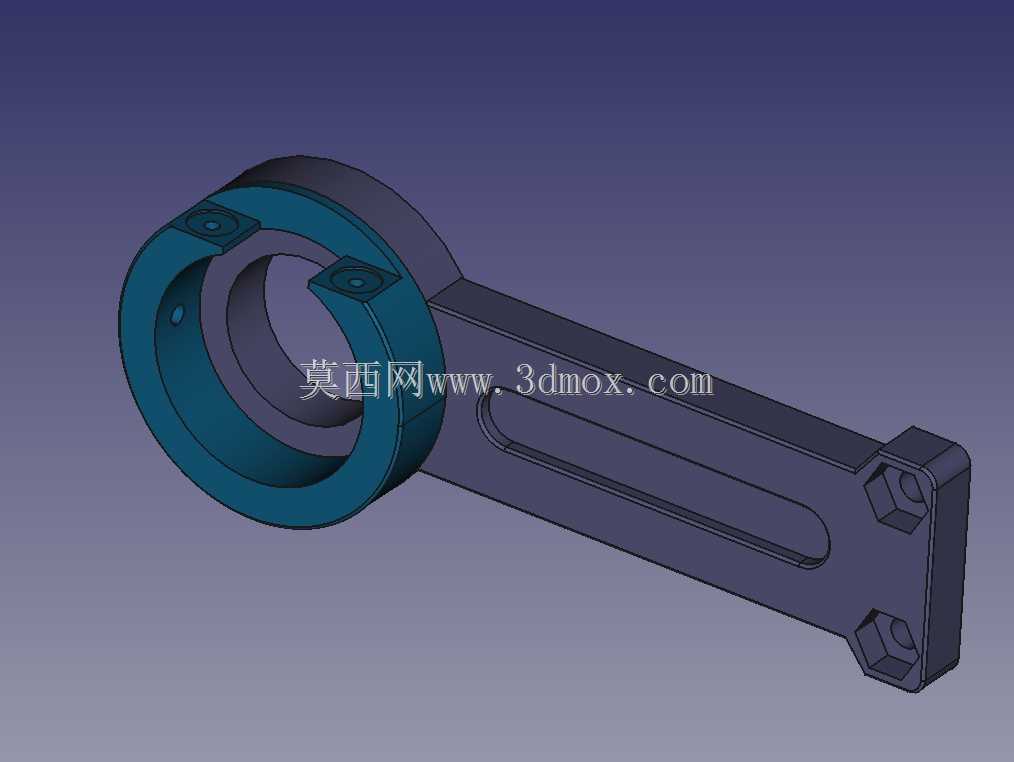

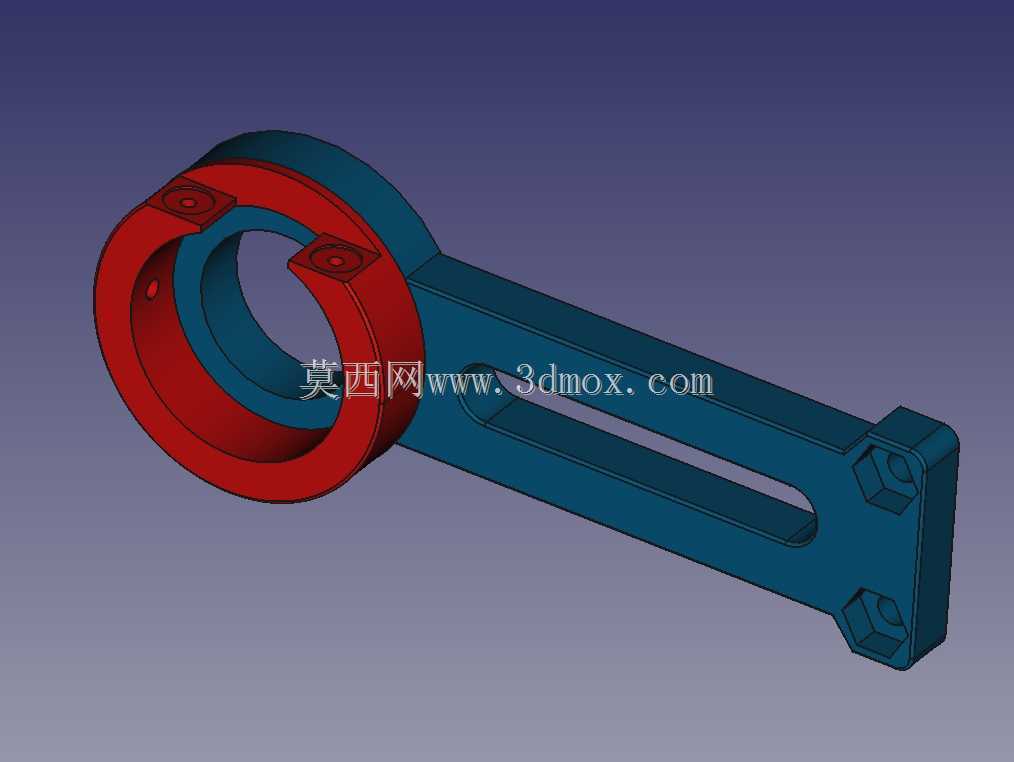

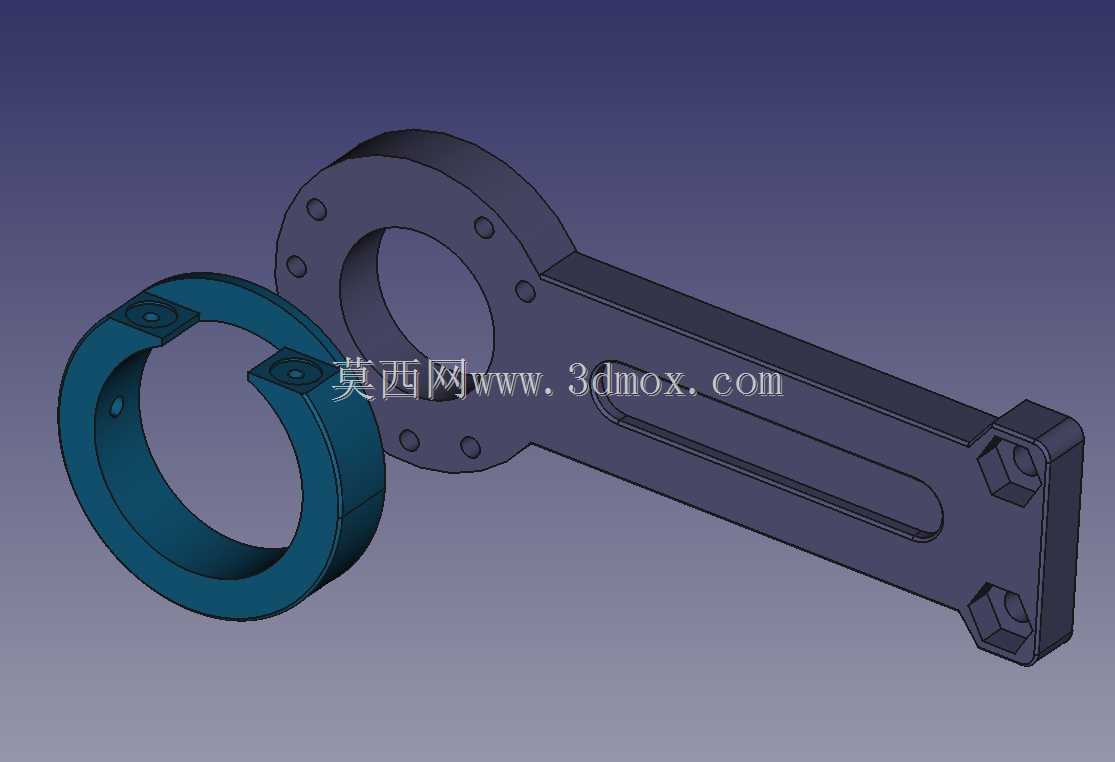

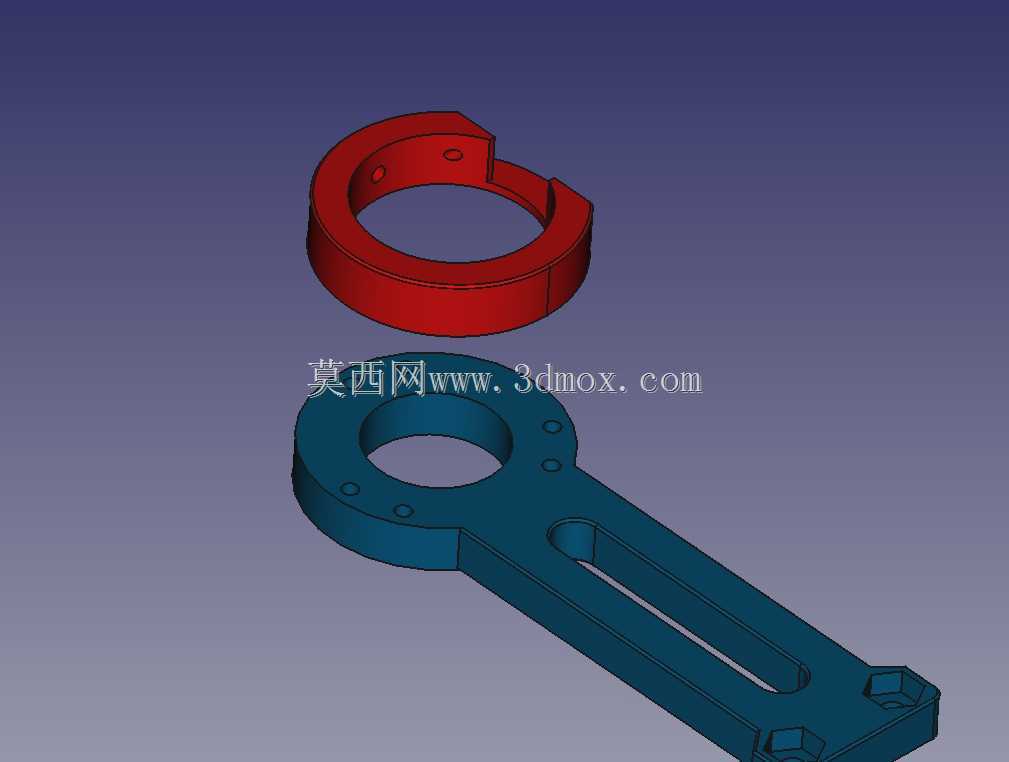

　　这款支架是针对AZ-EQ5赤道仪极轴镜改装场景开发的专用固定结构，主要服务于业余天文观测、深空摄影配套设备的改装升级需求，解决原厂极轴镜安装位适配性不足、调节行程受限的实际问题。在天文观测作业中，极轴镜的安装同轴度直接影响赤道仪极轴校准精度，进而决定长时间深空曝光的星点拖影控制效果，这款支架的设计完全围绕极轴镜的稳定夹持、位置可调两个核心需求展开。从结构功能来看，支架一端采用环形抱箍结构作为极轴镜夹持端，抱箍采用分体式法兰设计，两个对称分布的锁紧螺孔可通过标准内六角螺钉实现抱箍的径向收紧，抱紧力均匀分布在极轴镜镜筒外壁，不会出现单点应力集中导致的镜筒变形问题，抱箍内径匹配常规改装极轴镜的镜筒外径公差范围，内壁预留了0.

　　1mm的间隙用于粘贴防滑毛毡，既可以避免金属硬接触刮伤镜筒阳极氧化层，也能提升锁紧后的静摩擦力，防止观测过程中极轴镜出现轴向窜动、角度偏移。支架另一端为赤道仪连接基座，基座端面设置两个内六角沉头安装孔，孔位完全匹配AZ-EQ5赤道仪极轴镜安装位的原厂螺纹孔位置，安装时无需对赤道仪本体进行任何打孔、锉削改装，直接替换原厂盖板即可完成固定，不会破坏赤道仪原有结构强度。连接抱箍与基座的臂身采用长条形开槽结构，槽道沿支架长度方向贯通，这个设计是整个结构的核心调节结构：松开基座端的锁紧螺钉后，抱箍端可沿槽道方向进行前后位置调整，调整行程覆盖不同长度改装极轴镜的焦距适配需求，不管是短焦导星级极轴镜还是长焦校准级极轴镜，

　　都能通过滑动调整让极轴镜分划板准确落在赤道仪旋转轴的视场中心，避免出现视场遮挡、分划板偏出视野的问题。从安装边界来看，抱箍端的最大外径控制在合理范围内，安装后不会与赤道仪的赤经锁紧扳手、重锤杆安装位产生运动干涉，臂身的厚度经过强度校核，在保证整体刚性的前提下尽可能降低自重，不会额外增加赤道仪的极轴负载，避免影响赤道仪的跟踪精度。设计过程中重点考虑了户外使用的环境适应性，所有棱角位置都做了R2以上的倒角处理，避免低温环境下安装调试时划伤手部，结构上没有多余的镂空、装饰性结构，整体受力路径直接，抱箍承受的镜筒重量通过臂身直接传递到赤道仪安装基座，没有应力集中的薄弱截面，即使在冬季低温、户外大风的观测环境下，

　　也不会出现支架形变导致的极轴偏移。需要注意的是，这款支架的适配尺寸是基于AZ-EQ5赤道仪的通用改装需求设定，实际加工或选型时需要核对自身极轴镜的镜筒外径、赤道仪安装位的孔距参数，确保安装后极轴镜的光轴与赤道仪极轴重合，调整时可先将支架初步固定在赤道仪上，装入极轴镜后通过槽道滑动调整前后位置，待分划板完全居中后再锁紧所有固定螺钉，后续校准极轴时无需反复拆卸支架，仅需调整极轴镜本身的校准螺钉即可。
