双USB接口机箱后置扩展挡板结构

在台式计算机装机、工业工控机外设扩展场景中，这类双端口USB后置挡板是解决主板原生接口不足、机箱前置接口走线混乱的常用结构件。日常做设备结构适配时，不少工控机柜、定制化嵌入式设备的机箱侧板预留的PCI挡片空位，都可以通过这类挡板扩展出额外的USB外接通道，避免外接USB集线器占用桌面空间、走线杂乱的问题，尤其适合车间工控设备固定安装后，需要长期外接U盘、调试数据线、加密狗等外设的使用场景，不用频繁打开机箱插拔设备，也能减少机箱内部进灰的概率。

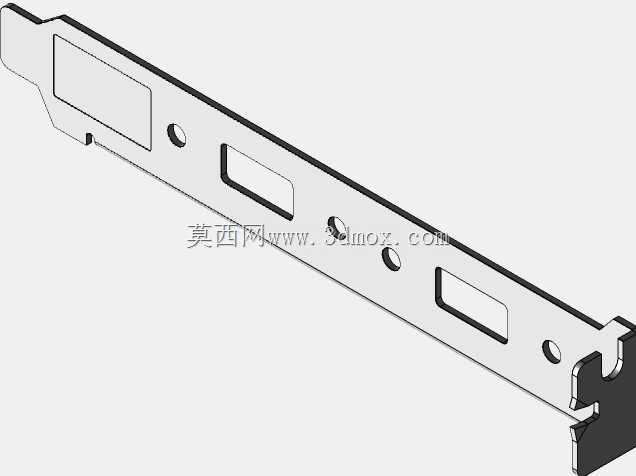

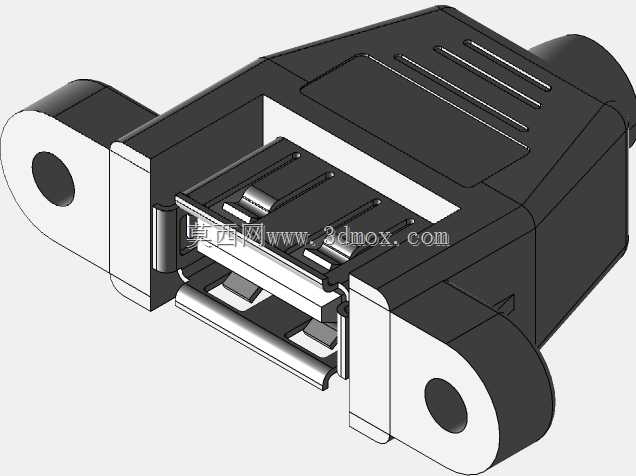

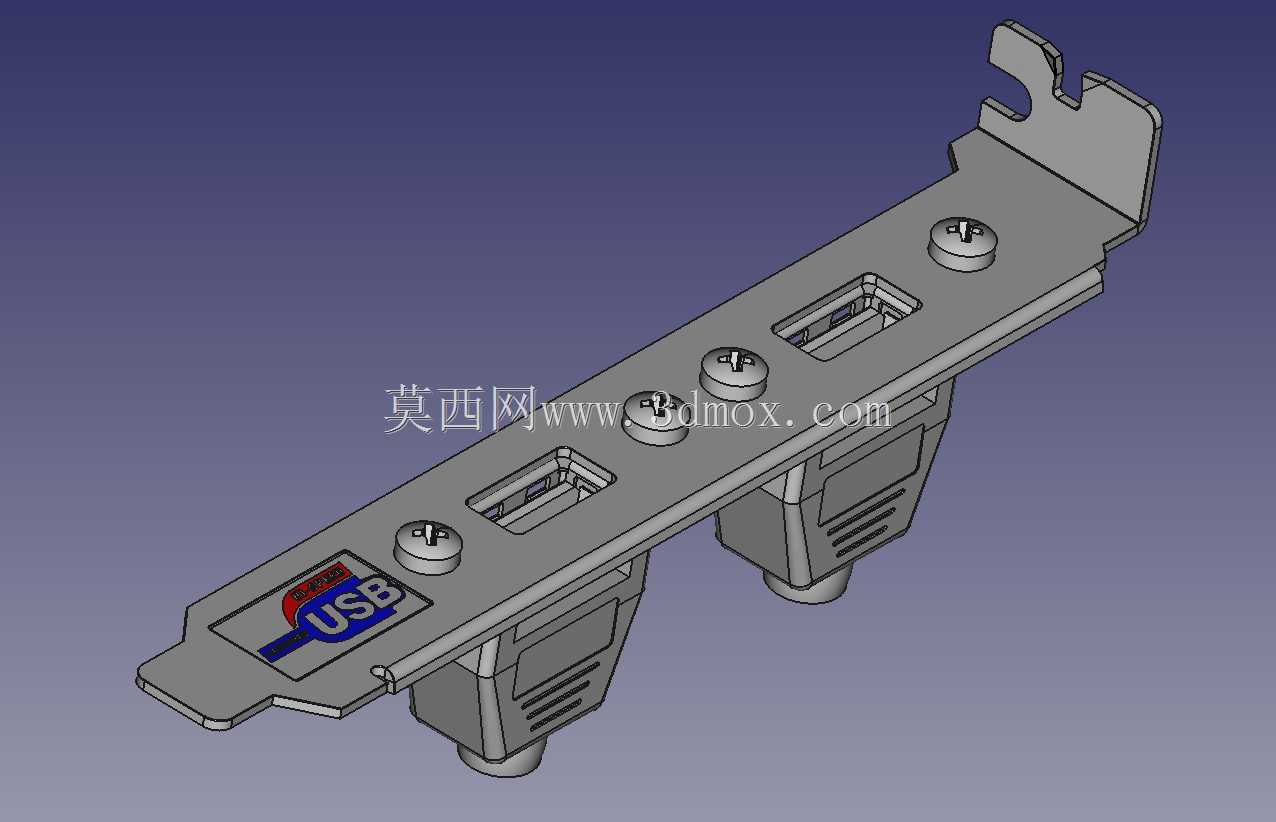

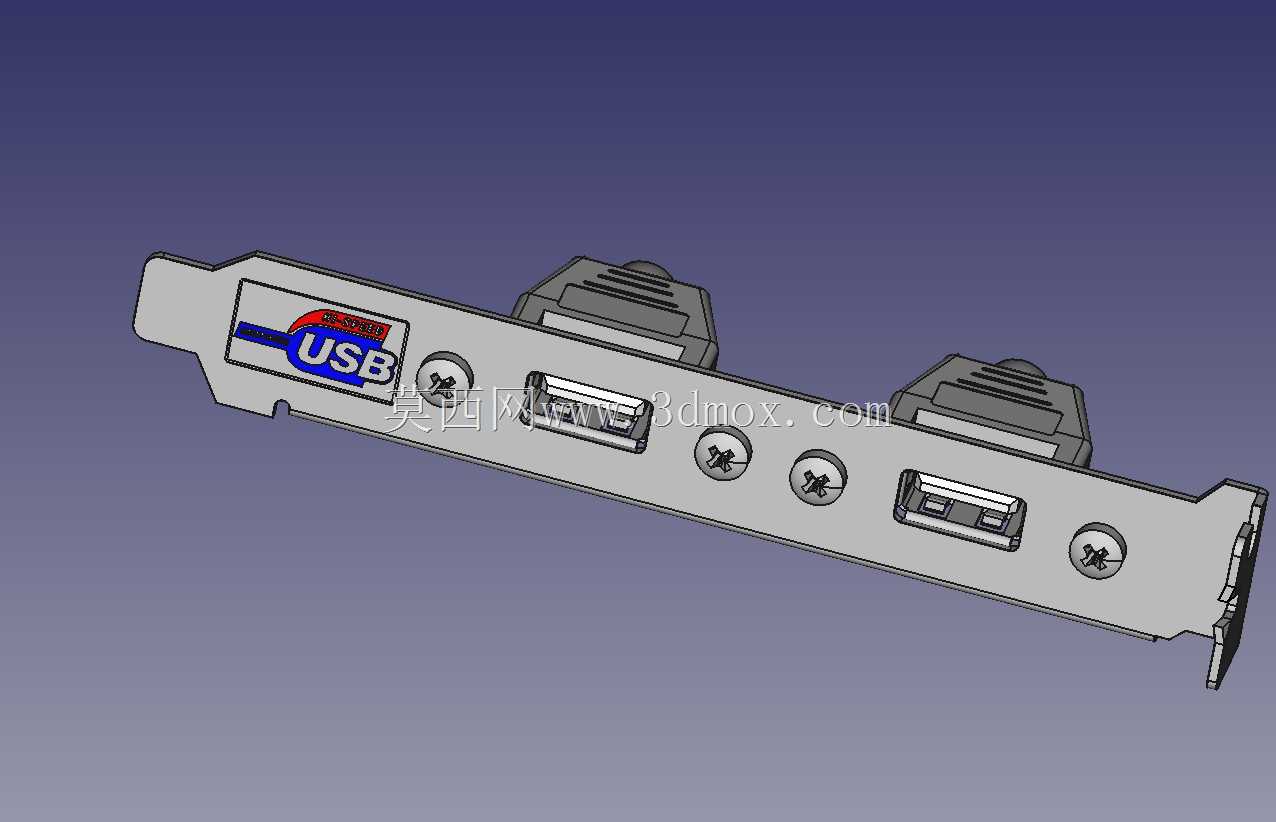

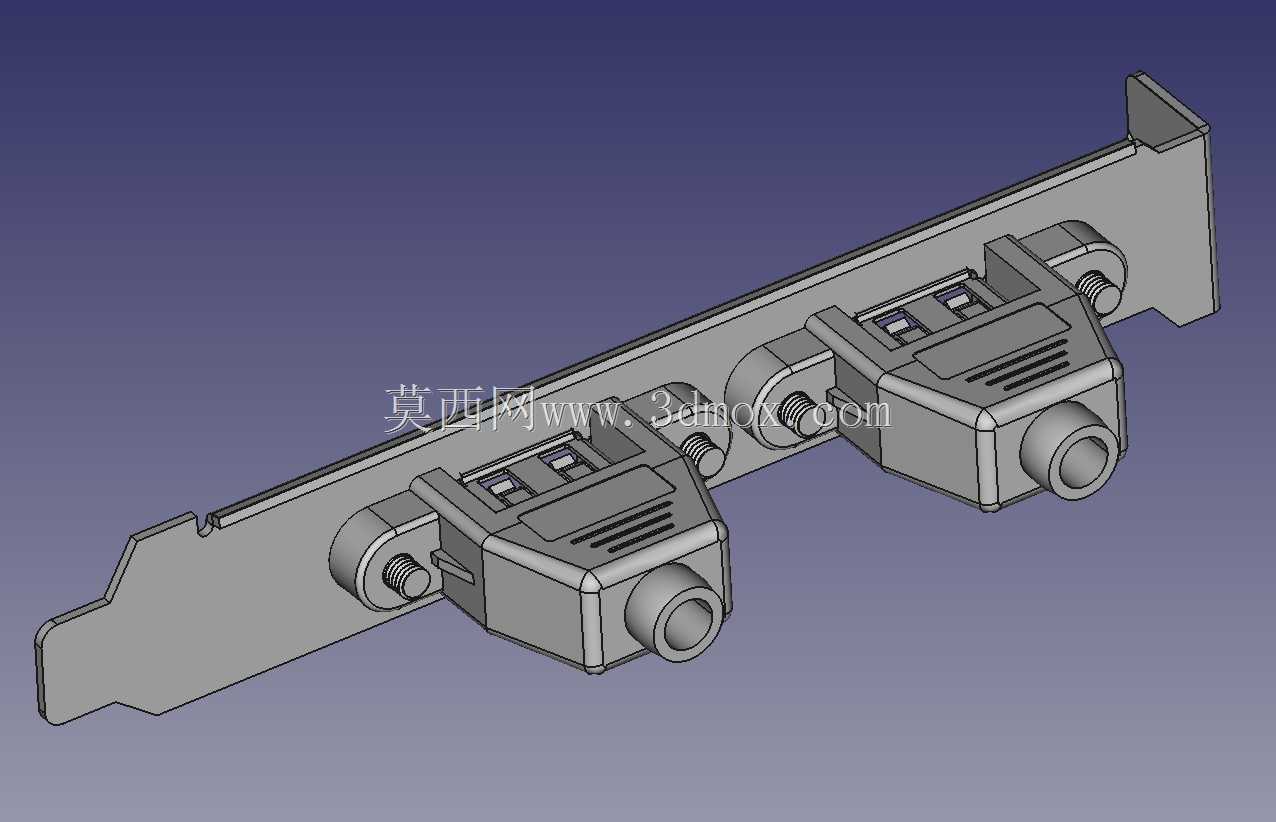

从结构设计来看，这款挡板采用标准全高PCI挡片的安装基准，边缘的折边定位结构完全匹配标准机箱的后置挡片卡槽，安装时不需要额外打孔改造，直接卡入机箱卡槽后通过固定螺丝锁紧即可，安装边界完全遵循通用机箱的后置开口尺寸规范，不会出现干涉侧板、挡片无法卡入的问题。挡板上预留的三个螺丝固定位，分别对应两个USB母座的安装孔位与挡板自身的辅助定位孔，每个USB接口的位置度公差控制在0.1mm以内，避免安装后接口歪斜、USB插头无法完全插入的问题。挡板表面做了哑光镀锌处理，既可以起到防锈抗腐蚀的作用，也能减少机箱内部电磁信号对外接USB传输线的干扰，挡板上印刷的USB标识清晰直观，装机调试时能快速区分接口类型，避免和其他音频、视频接口混淆。

设计过程中需要重点考量接口的伸出高度，挡板平面到USB接口端面的距离经过反复校核，既保证插头插入后有足够的咬合深度，不会因为机箱挡片外的防尘网、装饰条遮挡导致插头插不到位，也不会让接口伸出过长，在外设插拔受力时产生过大的力矩导致母座焊盘脱落。两个USB接口之间预留了15mm的间距，即使同时插入两个体积较大的USB无线网卡、U盘类设备，也不会出现互相干涉挤碰的情况，比市面上不少间距过窄的廉价挡板实用性更强。挡板上的固定螺丝采用标准M3规格，和机箱通用的挡片固定螺丝完全通用，安装时不需要准备特殊规格的工具，日常维护更换十分方便。

这类挡板除了用在普通台式机箱上，也可以适配部分老旧设备的接口改造，比如部分老式工业设备没有预留USB外接接口，通过在设备机柜的预留空位安装这类挡板，内部直接连接主板的USB插针，就能低成本实现外接USB设备的功能，不需要整体更换设备主控板，改造成本极低，适配性很强。做三维建模时，这类结构需要重点还原挡片的折弯角度、安装孔位的相对位置、USB接口的外形轮廓，确保导出的模型可以直接用于结构干涉检查、安装模拟，避免实际装机时出现尺寸不匹配的问题。
