FRC赛事差速转向模块结构设计

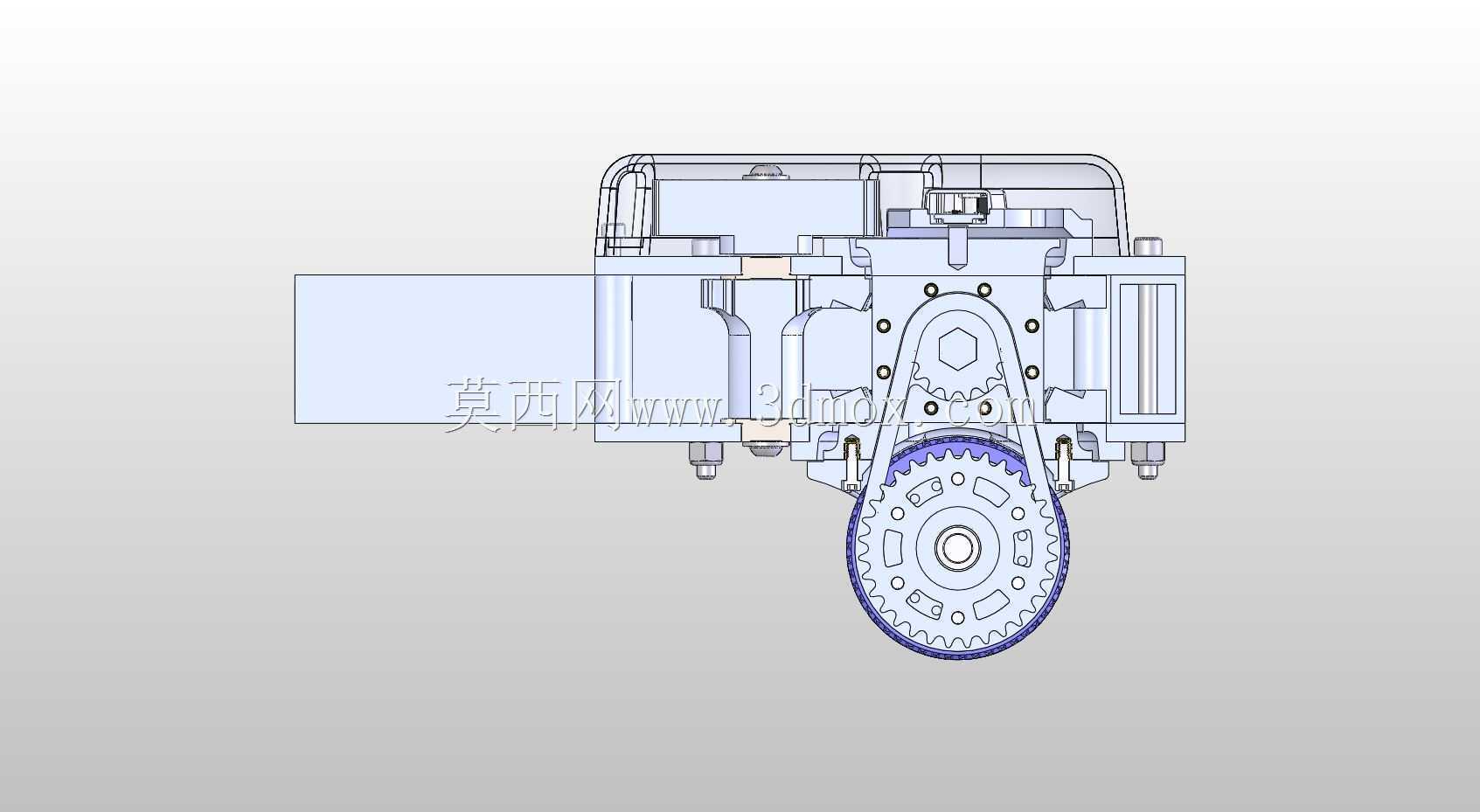

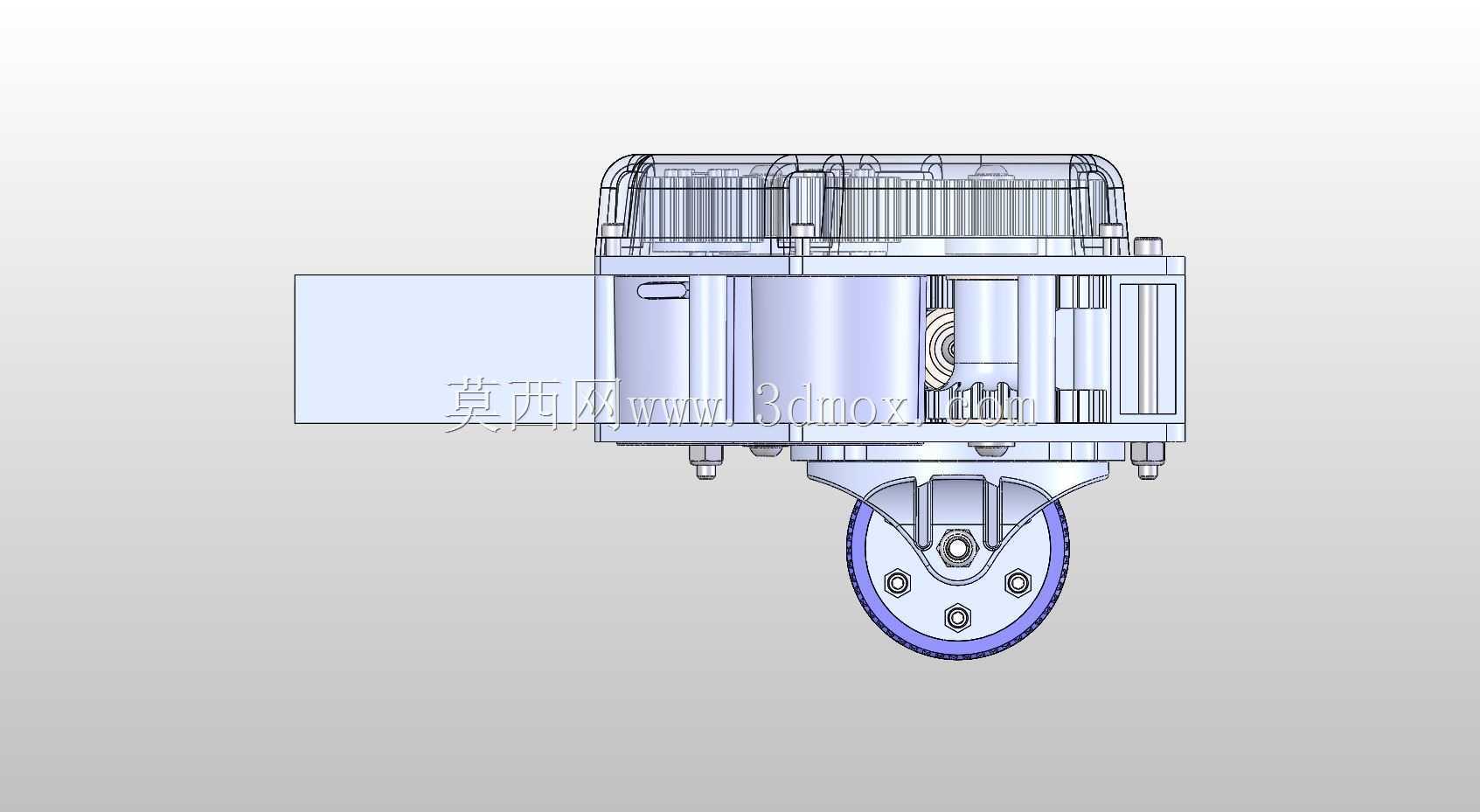

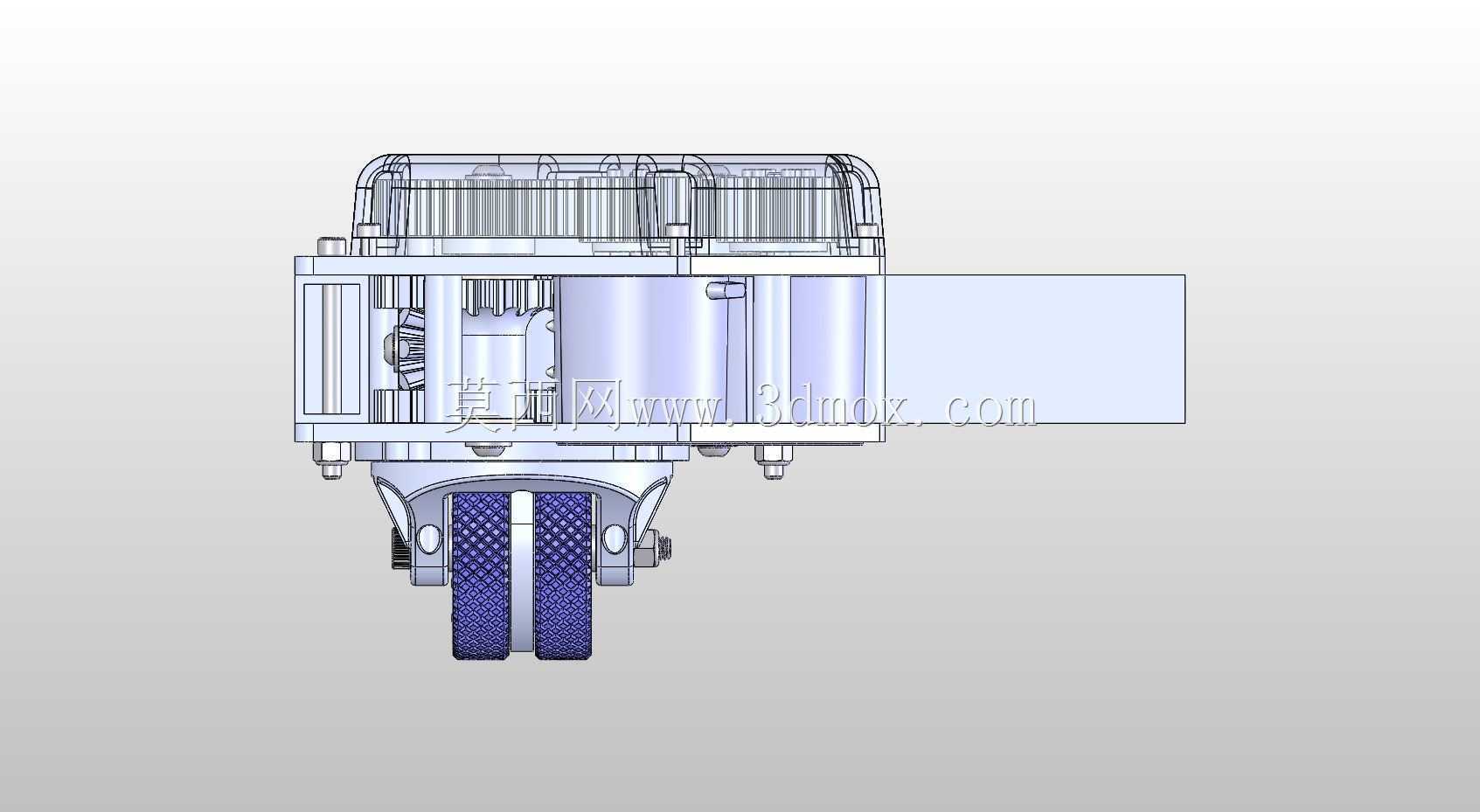

　　在青少年机器人竞技赛事的底盘传动系统设计中，差速转向模块是决定机器人机动性能的核心部件，直接影响机器人在对抗场景下的转向灵活性、行进稳定性以及动力传递效率。这套差速转向结构的设计，围绕赛事场景下的紧凑安装需求展开，整体安装边界控制在7英寸的高度范围内，刚好适配FRC赛事规则中保险杠的常规安装高度，不会出现结构突出保险杠外的违规问题，也能为上层的执行机构、电池、控制元件预留充足的安装空间，避免底盘上部空间的过度占用。

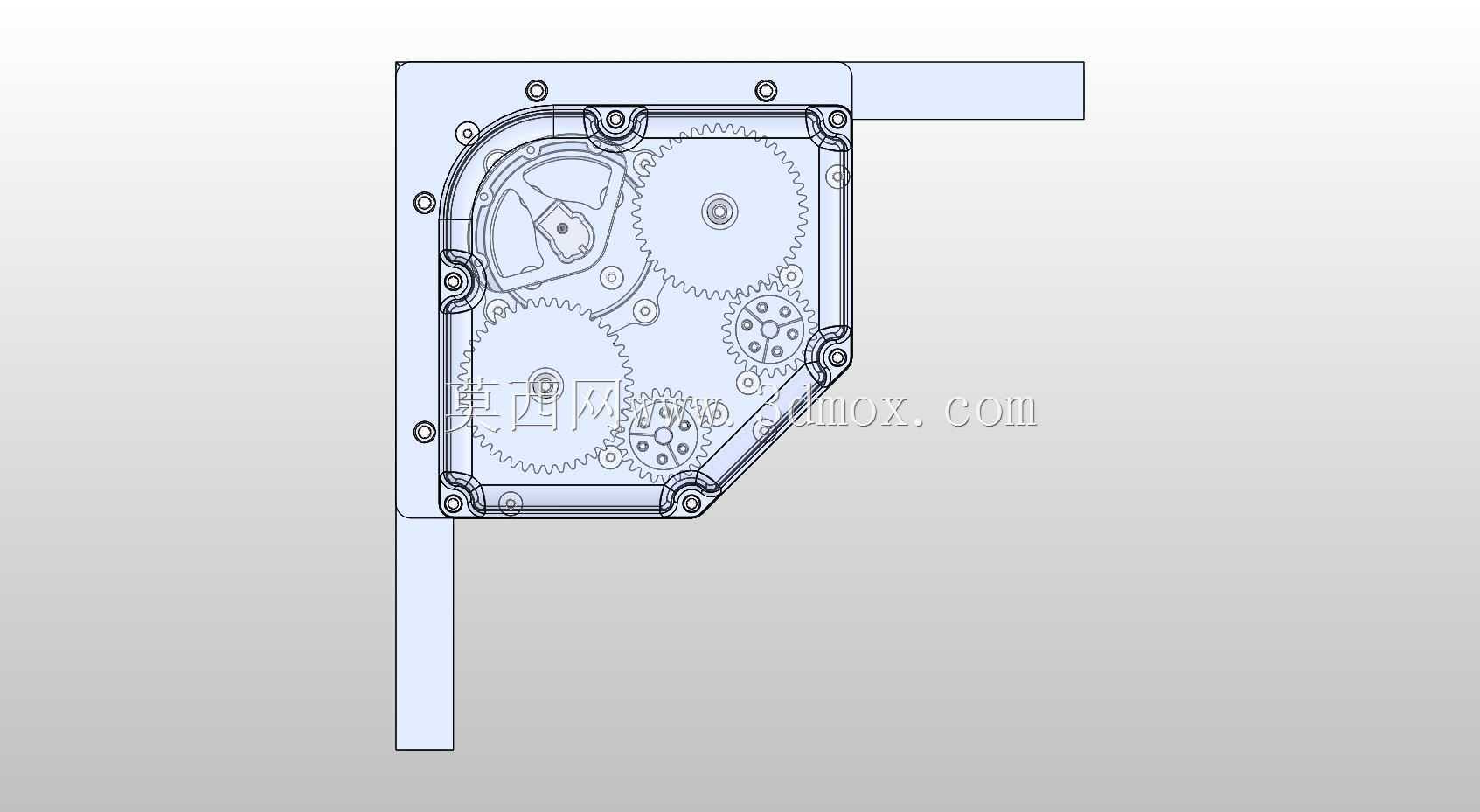

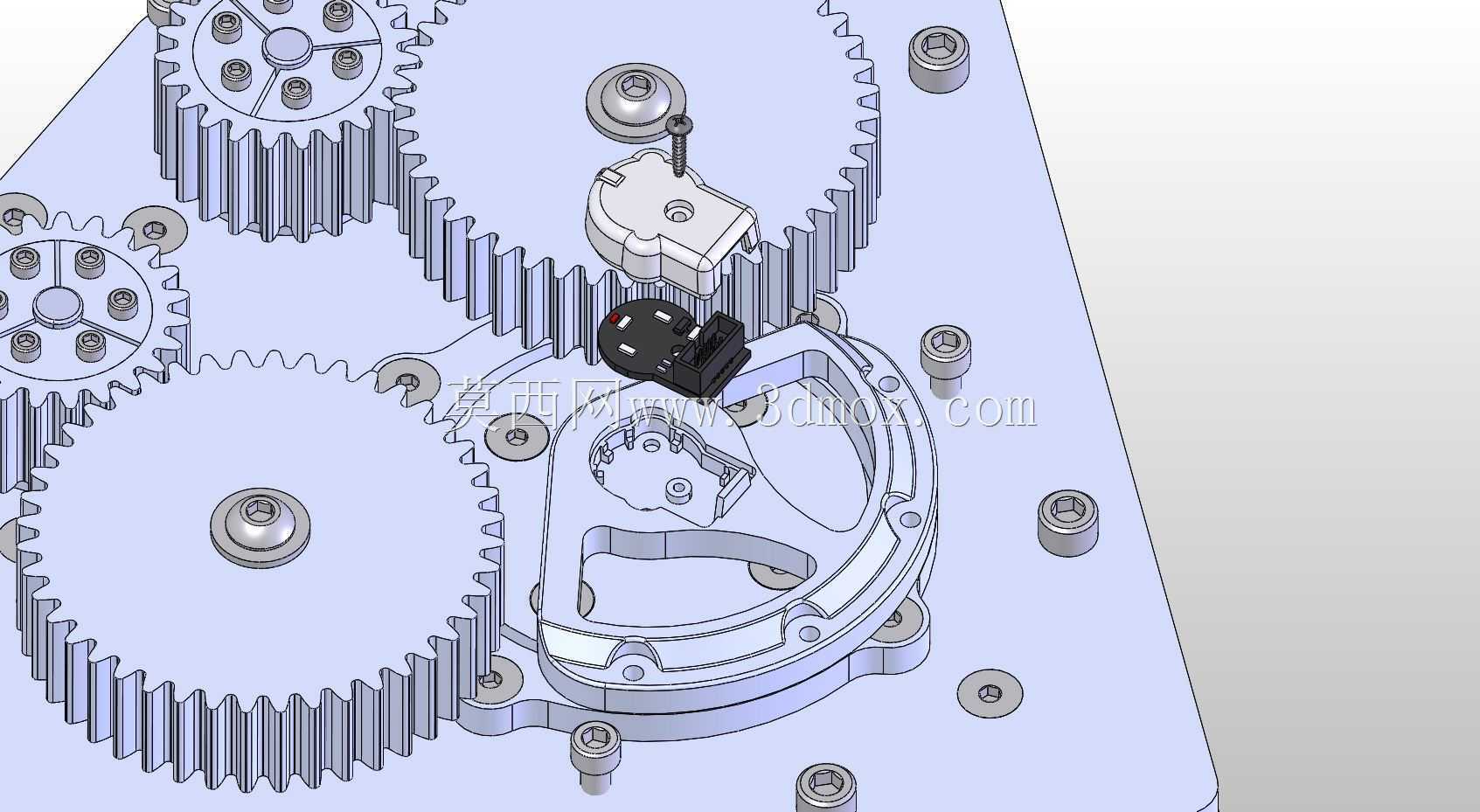

　　从功能特性来看，这套转向模块采用双侧动力独立输入的差速传动逻辑，通过齿轮组的动力分配实现两侧轮系的转速差控制，不需要额外设置独立的转向驱动机构，就能完成小半径转弯甚至原地转向动作，非常适合赛事场地中需要频繁变向、绕开障碍物、快速卡位的对抗场景。传动齿轮选用8DP齿形参数，这类齿形在重载传动场景下具备较好的齿面接触强度，能够承受机器人急停、急启、碰撞时带来的瞬时冲击载荷，同时齿轮的安装中心距经过反复校核，啮合间隙控制在合理范围内，既不会因为间隙过大出现传动回差，影响转向控制精度，也不会因为间隙过小导致传动卡滞、运转阻力过大的问题。

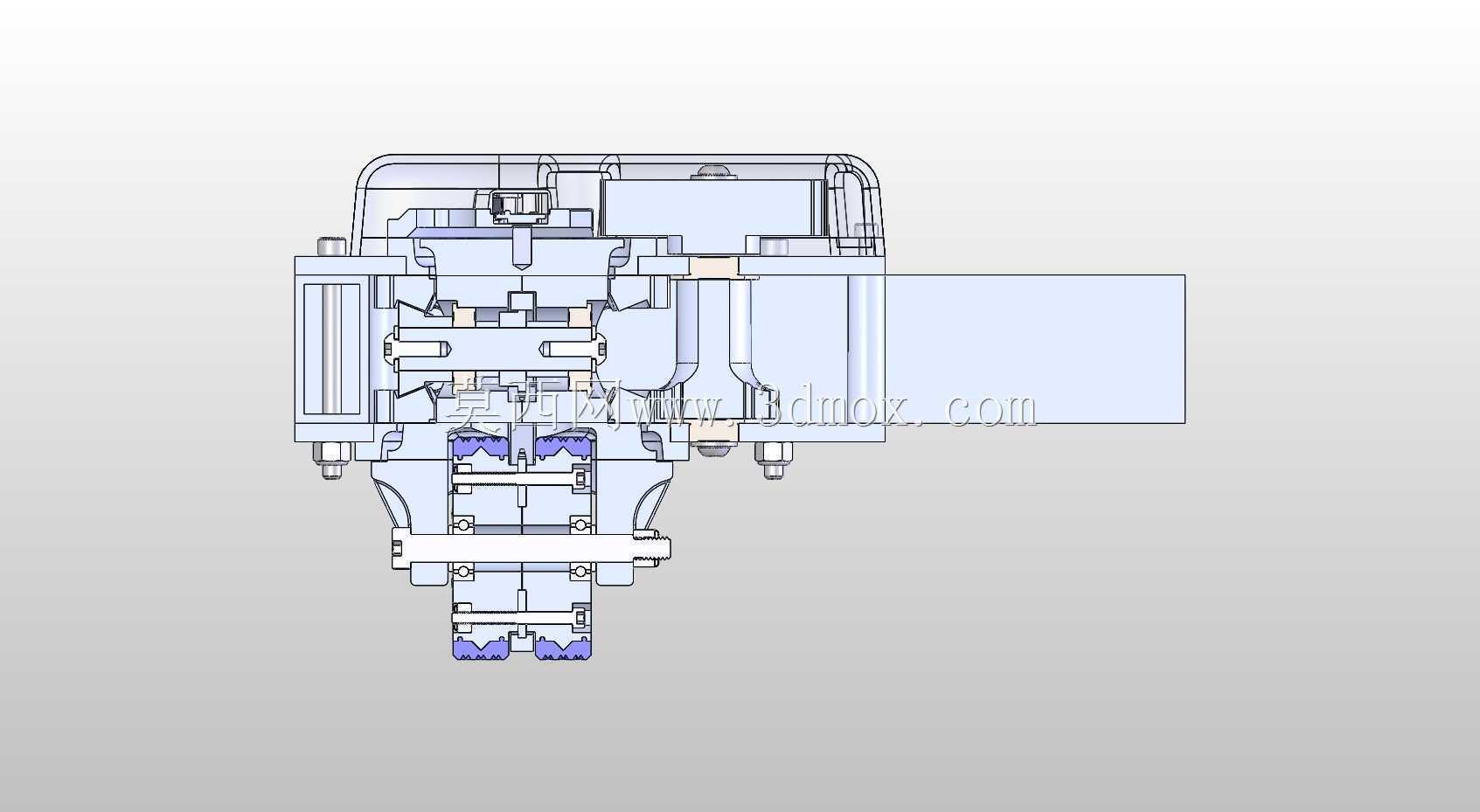

　　设计思路上，这套结构除了必要的金属板材支撑轴、标准紧固件之外，其余结构件全部采用3D打印工艺成型，能够大幅降低加工成本，缩短零件的制作周期，也方便参赛队伍根据实际测试情况快速迭代修改结构细节。针对3D打印零件的强度短板，设计时在齿轮的受力位置、壳体的安装柱位置预留了光纤填充物的填充通道，打印完成后可以在对应位置填入连续纤维增强材料，大幅提升关键受力部位的结构强度，避免机器人在对抗碰撞中出现壳体破裂、齿轮断齿的失效问题。模块的上下壳体采用分体式设计，通过螺栓连接形成封闭的传动腔体，既可以阻挡场地内的碎屑、灰尘进入齿轮啮合区域，也能在需要维护时快速拆开壳体，检查齿轮磨损情况、补充润滑脂，降低赛事现场的维护难度。

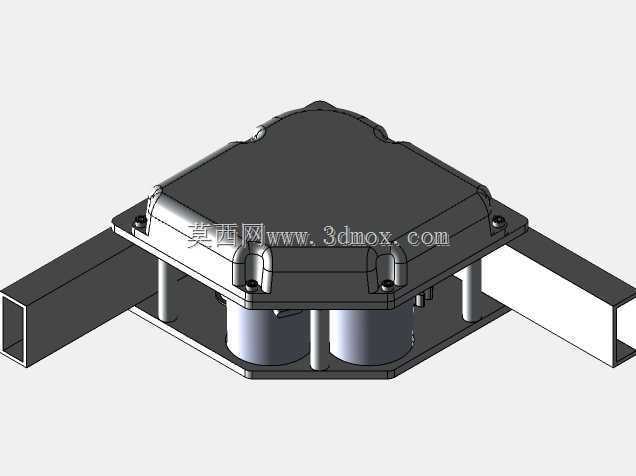

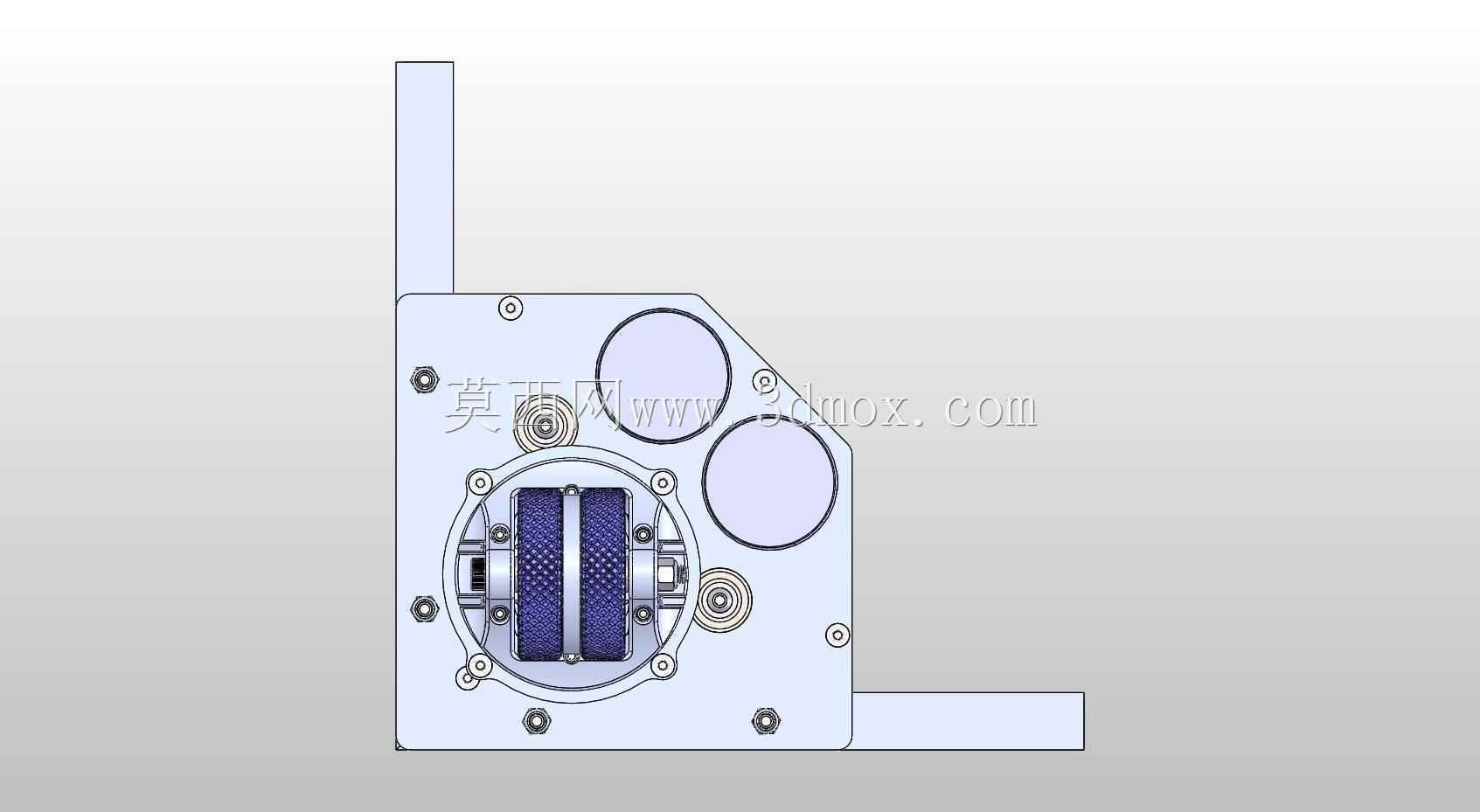

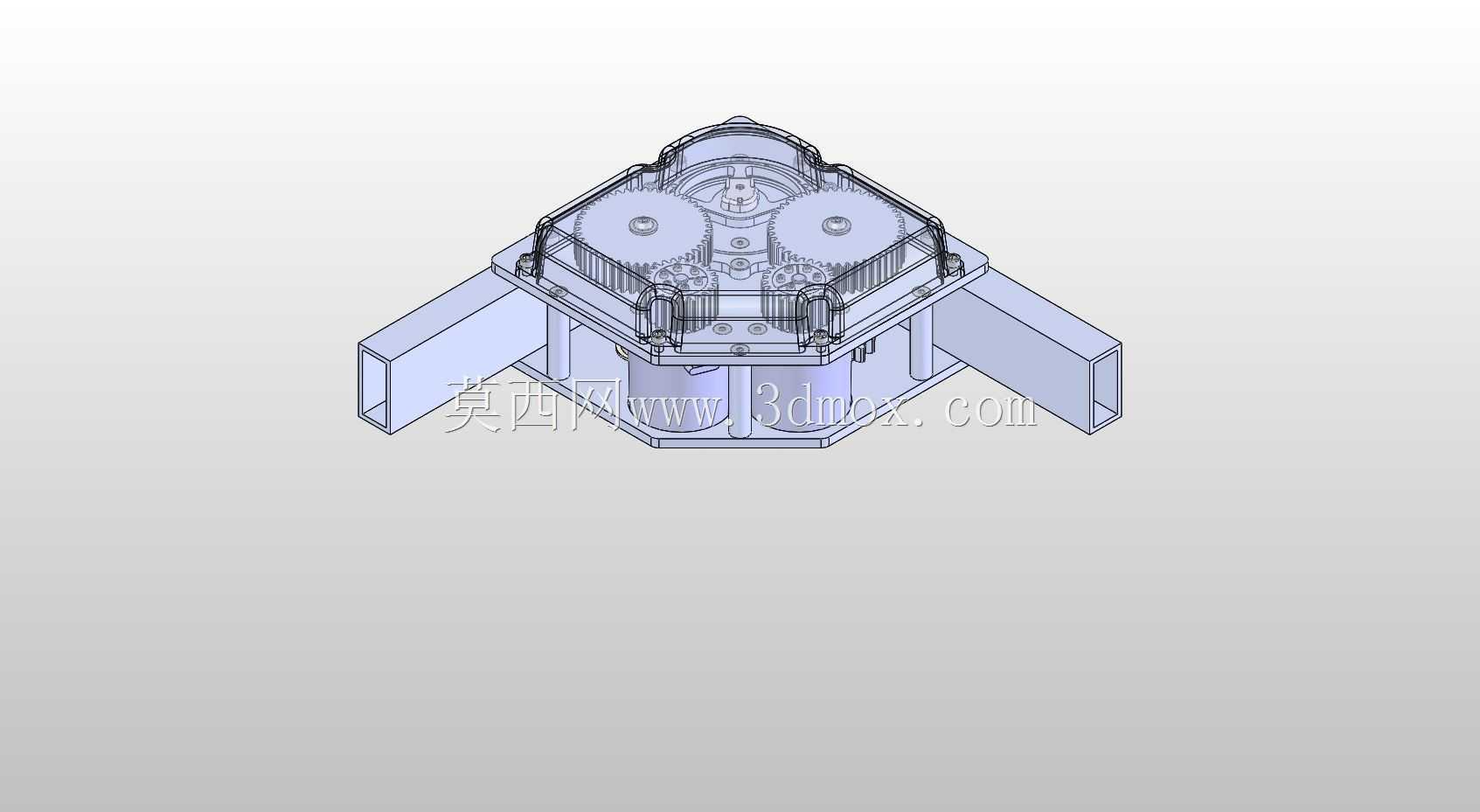

　　安装接口方面，模块两侧预留了标准的方管型材连接位，可以直接和赛事常用的铝型材底盘框架进行固定，不需要额外设计转接支架，安装孔位采用通用的孔距标准，能够适配多数常规尺寸的驱动电机安装，参赛队伍可以根据自身的动力需求选择不同功率的驱动电机搭配使用。模块的动力输出端采用标准的轴连接接口，可以直接连接轮组、履带轮等不同的行走部件，适配不同的底盘行走方案。整个模块的结构布局经过优化，两个动力输入单元对称布置在腔体下部，重心集中在模块的中下位置，安装到底盘后能够有效降低整车的重心高度，提升机器人行进过程中的抗侧翻能力，在高速转向或者受到侧向碰撞时，能够减少车身倾斜的幅度，保持行进姿态的稳定。

　　从实际应用的角度来看，这类紧凑化的差速转向模块不仅适用于青少年机器人赛事场景，同样可以为小型移动AGV、教学演示机器人、小型巡检机器人的底盘传动设计提供参考，其3D打印加局部纤维增强的结构设计思路，也为小批量定制化的传动结构制作提供了可行的实现路径，在不需要开模、不需要复杂金属加工的条件下，就能制作出满足强度要求的传动部件，非常适合原型验证阶段的快速迭代开发。设计过程中对安装边界的严格控制、对维护便利性的考量、对受力部位的强化处理，都符合移动机器人底盘设计的通用工程逻辑，能够为同类结构的设计提供可参考的结构布局方案。
