电子元件处理用紫外线消毒装置结构设计

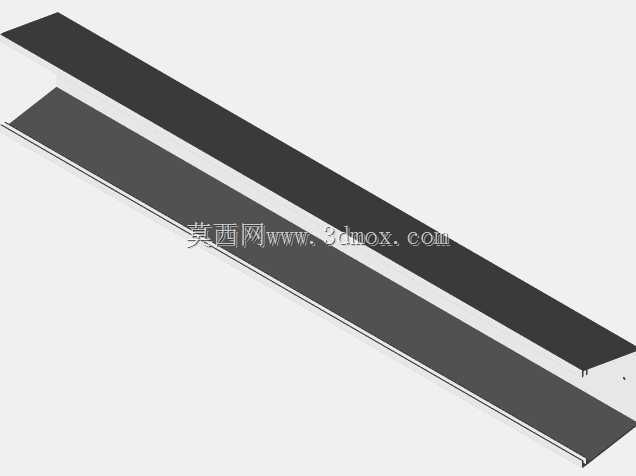

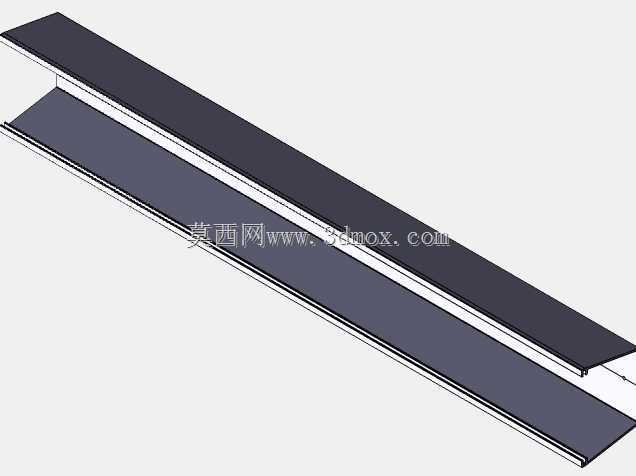

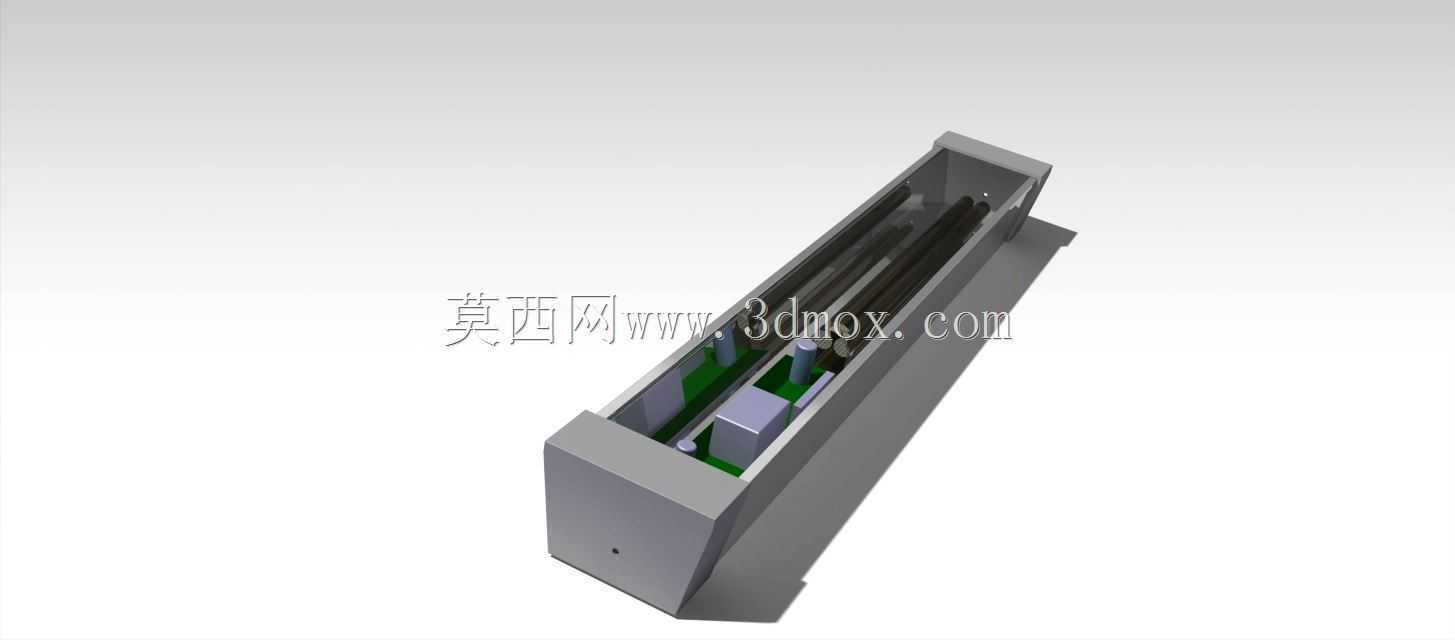

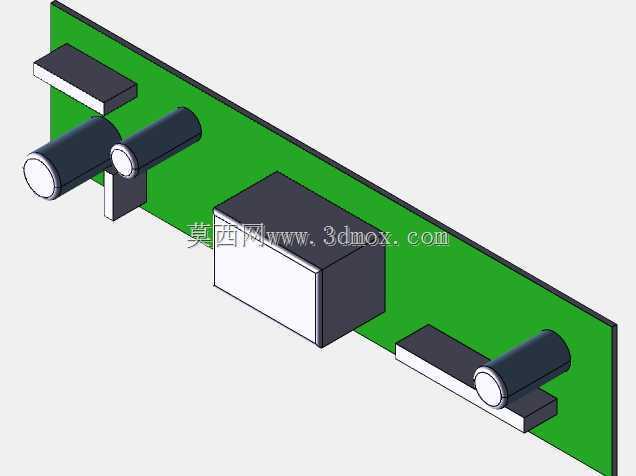

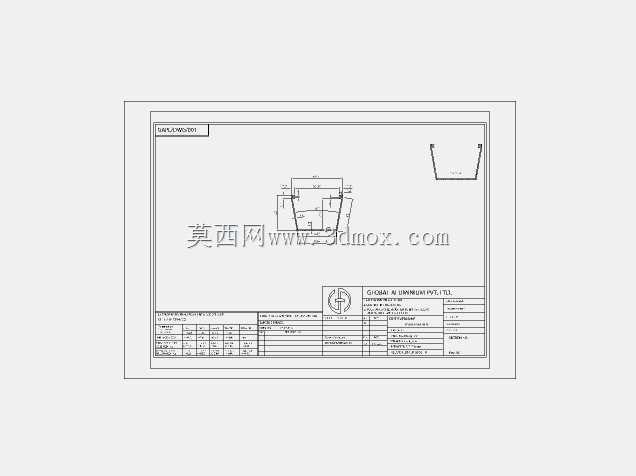

　　在电子制造后段工序、精密元器件仓储周转环节，表面微生物污染是影响高可靠性电子元件良品率的隐性因素，尤其是应用于医疗电子、航天航空配套领域的板级组件、精密接插件，常规的化学擦拭消毒易残留溶剂腐蚀引脚镀层，高温消杀又会损伤元件内部的半导体封装结构，这类槽式紫外线消毒装置正是针对该类场景开发的非接触式表面处理设备。该装置采用长条形槽式敞口结构，整体外壳采用钣金折弯成型的矩形腔体，腔体内部沿长度方向平行布置多根紫外线灯管，灯管通过两端的绝缘固定座安装在腔体侧壁，固定座预留了灯管接线的走线槽，同时设置了高度调节余量，可根据待处理元件的摆放高度调整灯管与物料的照射距离，保证紫外线辐照强度的均匀性。腔体底部设置了可拆卸的物料承托格栅，

　　格栅采用镂空式设计，既可以避免遮挡紫外线向下的反射辐照，也能承接元件表面掉落的微小碎屑，日常维护时可直接抽出格栅清理，无需拆解整个腔体结构。从设计逻辑上看，该装置没有采用封闭舱门的结构，而是适配流水线旁的人工周转操作场景，操作人员可将盛放电子元件的托盘直接从敞口端放入槽内，完成设定时长的照射后直接取出，无需频繁开合舱门，适配小批量多批次的元器件消杀作业需求。腔体的侧壁做了向内的折边处理，一方面提升钣金壳体的结构刚性，减少长槽体的形变余量，另一方面可以阻挡紫外线向侧面的辐照溢出，避免作业过程中紫外线对操作人员皮肤、眼部造成伤害，折边的高度经过测算，在常规操作站位下，人眼视线无法直接看到内部点亮的灯管，满足工业设备的安全防护要求。

　　在安装边界上，该装置的底部预留了四个固定安装孔，可直接通过螺栓固定在流水线旁的工作台支架上，也可搭配独立的落地支架放置在仓储区域的物料周转区，装置的整体宽度控制在常规工作台的深度范围内，不会占用过多的操作台面空间，长度方向可根据待处理物料的托盘尺寸做模块化拓展，单段腔体的灯管采用并联接线方式，可根据实际处理需求开启对应数量的灯管，降低非满负荷运行时的能耗。装置内部还设置了灯管安装的定位基准，每根灯管的安装位置与承托格栅的间距保持一致，避免出现局部辐照强度不足的消杀死角，腔体的内表面做了哑光反光处理，可将灯管发出的紫外线进行漫反射，提升腔体内整体的辐照均匀度，无需额外增加反光板结构，减少了整体的零件数量与装配工序。在实际使用场景中，

　　该装置除了应用于电子元件的表面消杀，也可适配小型工装夹具、周转托盘的表面消毒作业，槽体的端部预留了走线与供电模块的安装空间，可外接定时控制器自动控制灯管的启停，无需人工计时操作，降低作业人员的操作强度。从结构建模的角度看，该模型完整还原了钣金壳体的折弯止裂槽、灯管固定座的安装卡扣、承托格栅的镂空排布等细节，所有配合面的间隙均按照常规钣金加工的公差要求设置，可直接作为同类消杀设备结构设计的参考原型，也可根据实际的处理产能需求，对腔体长度、灯管数量进行参数化调整，快速衍生出不同规格的同类型设备结构。
