Ender3系列3D打印机4040型材侧裙改装件

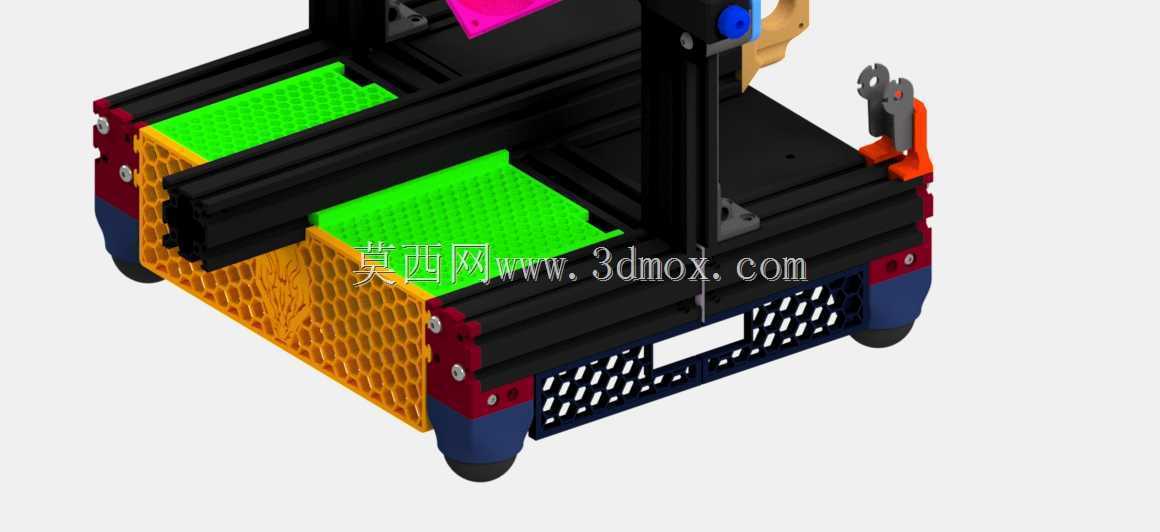

　　这套侧裙结构件是针对桌面级FDM3D打印机做的定制化改装配件，适配Ender3全系列以及同结构的衍生机型，核心安装载体是设备框架通用的4040规格铝挤压型材，安装时无需对原有型材做钻孔、切削等二次加工，直接顺着型材滑槽滑入到位即可，配合模块化支脚结构完成定位锁紧，不会破坏原有设备的框架受力结构，也不会干涉原有X轴、Y轴的运动行程边界。

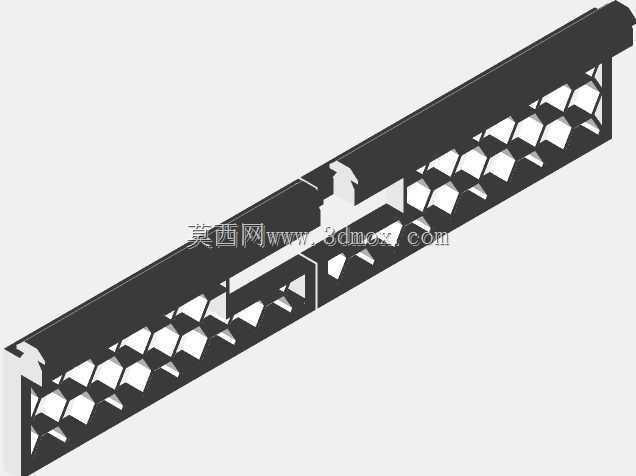

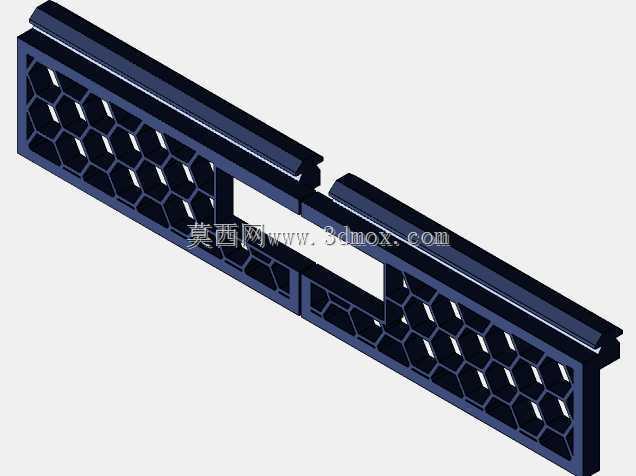

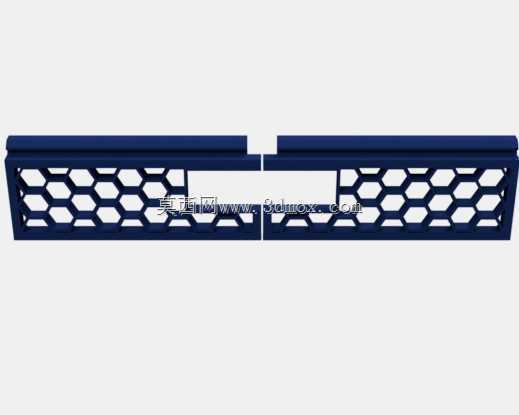

　　从实际使用场景来看，不少桌面级3D打印机用户在做多模组扩展的时候，框架下部的型材裸露区域既容易积灰，也缺乏统一的视觉规整度，部分用户自行粘贴的装饰条容易在设备长期运行的振动下松脱移位，这套侧裙结构在设计时首先考虑了安装后的贴合度，整体采用长条形分段式结构，中间预留的镂空区域一方面是为了减少打印耗材的用量，降低打印成本，另一方面蜂窝状的镂空格栅可以形成自然的通风通道，不会阻挡型材下部电控区域的散热气流，避免改装后造成电控仓温度升高的问题。

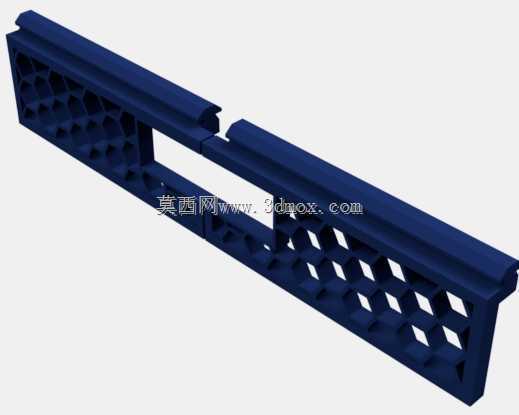

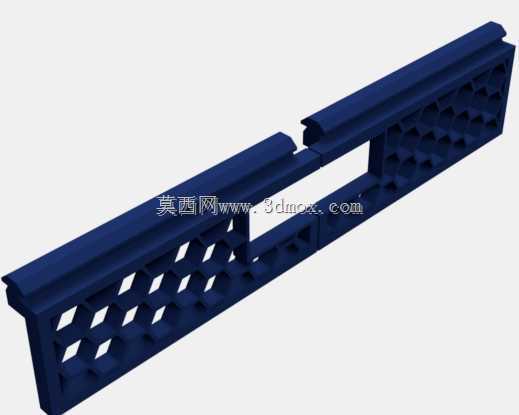

　　结构设计上，侧裙和型材接触的卡扣面做了和4040型材滑槽完全匹配的凸台尺寸，滑入后和滑槽的配合间隙控制在0.2mm以内，既保证滑动安装的顺畅度，也不会在设备运行产生振动时出现旷量异响；搭配的模块化支脚在定位时，直接卡接在侧裙和型材的衔接位置，不需要额外的紧固件，安装后可以把侧裙的受力均匀传递到型材框架上，即使后期在侧裙位置加装小型理线夹、辅助传感器等轻量化配件，也不会出现侧裙变形下垂的问题。

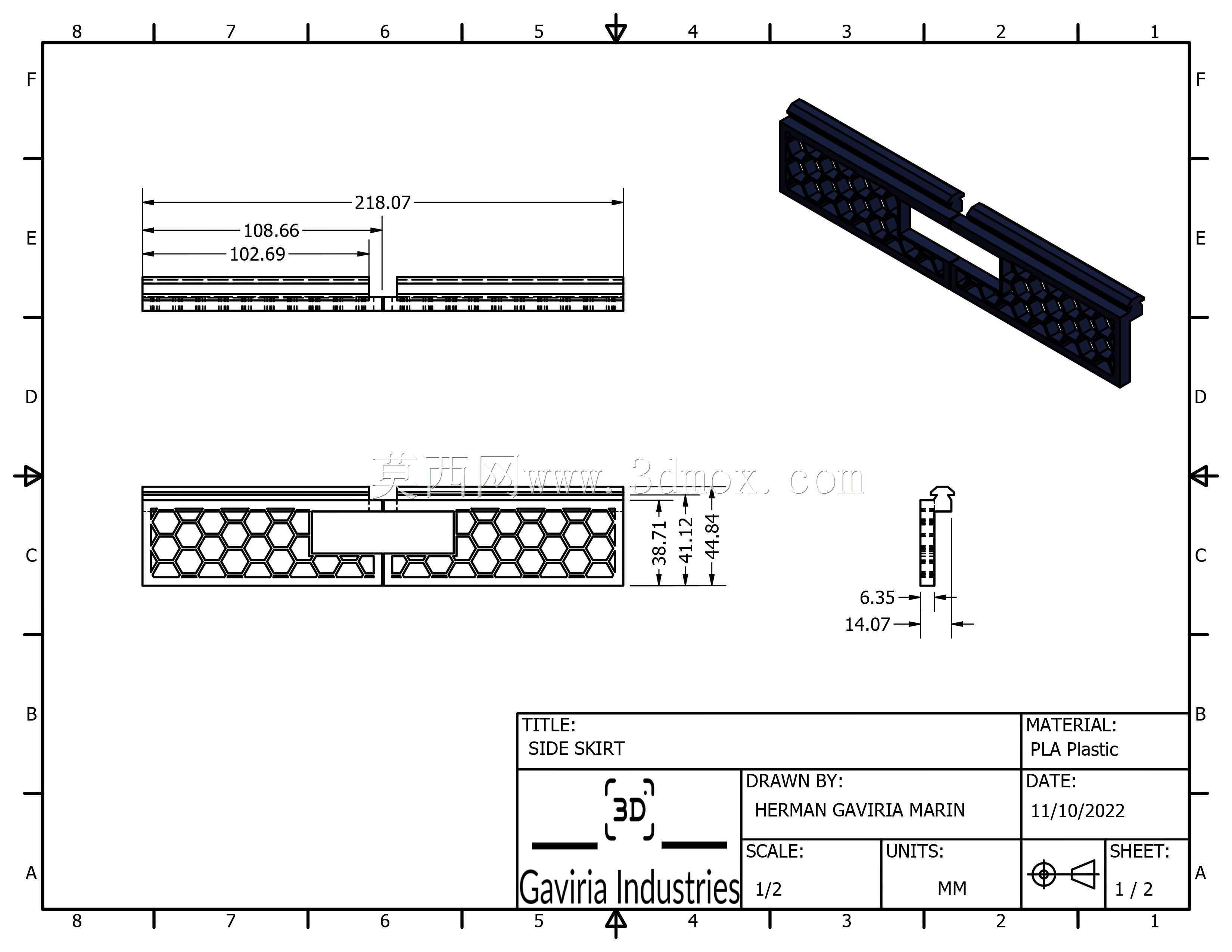

　　关于打印和安装的边界要求，这套结构件建议采用垂直摆放的方式打印，打印时不需要额外添加支撑结构，层厚设置在0.2mm即可满足装配精度要求，打印完成后只需要简单去除层纹毛刺就可以直接装配；安装时需要注意预留型材端部的脚轮或者调平脚垫的安装空间，侧裙的安装位置距离型材下端面保留10mm的间隙，不会影响原有设备调平、移动的功能；侧裙的整体厚度控制在8mm，突出型材表面的尺寸为15mm，不会超出设备原有框架的外轮廓边界，不会造成设备摆放时的额外空间占用，也不会和周边放置的工具、料架产生干涉。

　　从功能拓展的角度来说，这套侧裙除了基础的装饰规整作用，平整的外表面也可以作为后期扩展配件的安装基准面，用户可以根据自己的使用需求在对应位置加装理线卡扣、LED补光灯条、工具挂扣等配件，不需要再在型材上额外加装滑块螺母，侧裙本身的结构强度完全可以承载这类轻量化扩展配件的重量；同时格栅状的镂空结构也可以作为观察窗口，方便用户随时查看型材下部线槽内的走线情况，排查线路磨损、接头松动的问题时不需要拆卸整个侧裙，透过镂空位置就可以完成初步检查。

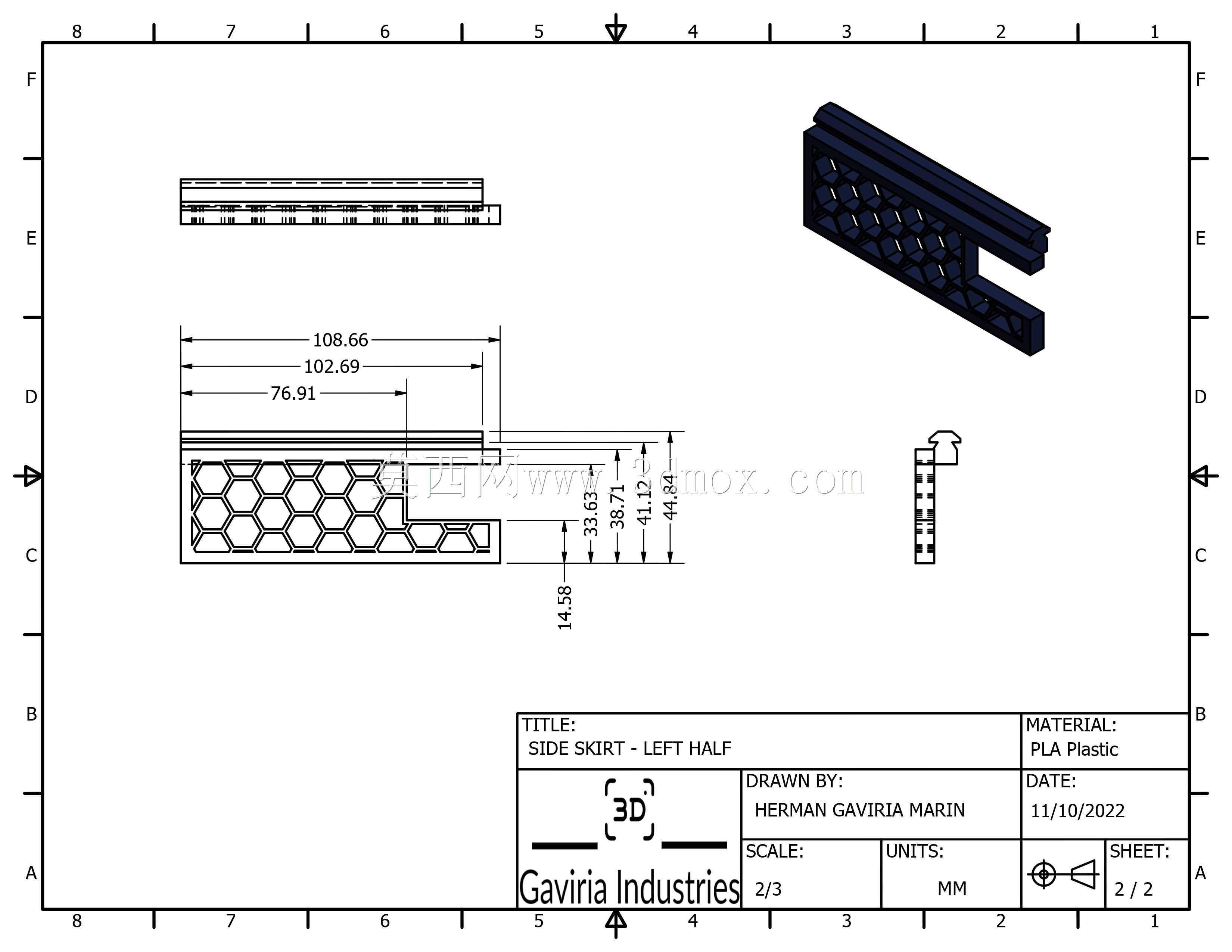

　　在结构强度的考量上，侧裙的受力薄弱位置做了局部加厚处理，和卡扣衔接的根部增加了1mm的过渡圆角，避免打印时出现应力集中导致的层间开裂问题，即使设备长期运行产生持续振动，或者日常维护时不小心磕碰，也不容易出现断裂损坏的情况；分段式的结构设计也降低了单块零件的打印尺寸要求，即使是打印尺寸较小的入门级3D打印机也可以完成整套零件的打印制作，不需要大尺寸打印设备的支持，普通用户自行制作的门槛很低。
