工业汽轮机配套泵阀管路集成装置三维设计

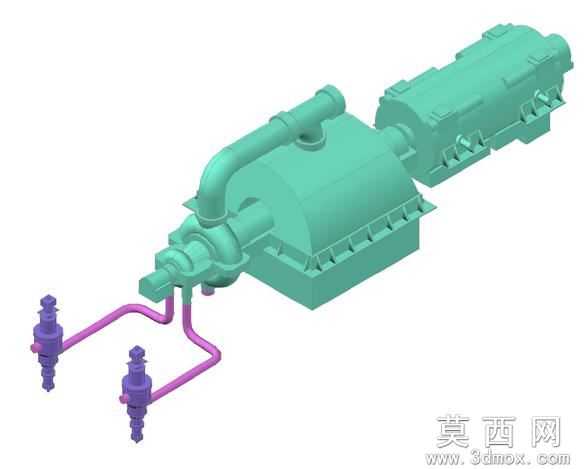

本作品为工业汽轮机配套流体输送集成装置的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先对装置的核心组成部分进行拆分梳理，将整体结构划分为汽轮机主机段、泵体腔室段、管路输送段、末端阀组段四大模块，逐一完成各模块的特征建模。主机段部分重点还原了汽轮机壳体的加强筋布局、端盖法兰的螺栓孔阵列、输出轴端的轴伸结构，建模时通过拉伸、切除、阵列等基础特征组合，精准还原壳体的曲面过渡与加强结构的排布，保证壳体的承压结构特征完整呈现。泵体腔室段重点构建了蜗壳流道的曲面造型，通过放样、曲面缝合等操作还原流道的顺滑过渡结构，同时完成泵体进出口法兰、连接支座的细节建模，保证泵体与主机、管路的对接结构尺寸匹配。管路输送段采用扫掠特征完成不同走向的紫色管路建模，精准还原管路的弯折半径、接口位置，同时对管路与泵体、阀组的连接接头进行细节刻画，还原接头的螺纹段、压紧结构特征。末端阀组部分完成两个调节阀的全结构建模，包含阀杆、阀体、调节手轮、连接法兰的细节特征，还原阀门的操作结构与安装接口。材质渲染阶段，针对不同部件赋予差异化材质：汽轮机与泵体主体赋予青绿色铸钢材质，调整材质粗糙度模拟铸件表面的哑光质感；管路部分赋予紫色防腐涂层材质，还原工业管路的防腐涂装效果；阀门部件调整材质金属度，突出阀体的金属质感与阀杆的精加工表面特征。整体装配过程严格按照工业设备的实际装配逻辑完成配合约束，保证主机与泵体的同轴度、管路接口的对位精度、阀组的安装角度均符合实际工业安装规范，各部件之间无干涉错位，完整呈现整套装置的结构布局与连接关系。设计过程中充分考虑工业动力装置的流体输送逻辑，将动力输出、流体增压、管路输送、流量调节四个功能模块进行集成化布局，在保证结构合理性的前提下，清晰展现各部件的功能位置与连接关系，可用于工业设备结构教学、装置布局演示、配套管路设计参考等场景。
