板材冲压裁切批量生产工装结构

　　这套结构针对薄型金属、非金属板材的连续批量加工场景设计，常见应用于电子变压器矽钢片裁切、小型五金板材冲型、绝缘板材定长切断这类需要重复高精度压合作业的产线工位，区别于大型冲压设备的大吨位大行程设计，这套结构更适配小尺寸板材的轻载高速加工需求，在小型电子配件加工厂、变压器铁芯生产车间的零散订单加工工位适配性极强，不需要复杂的设备地基安装，可直接架设在常规工作台面上对接前端送料机构。

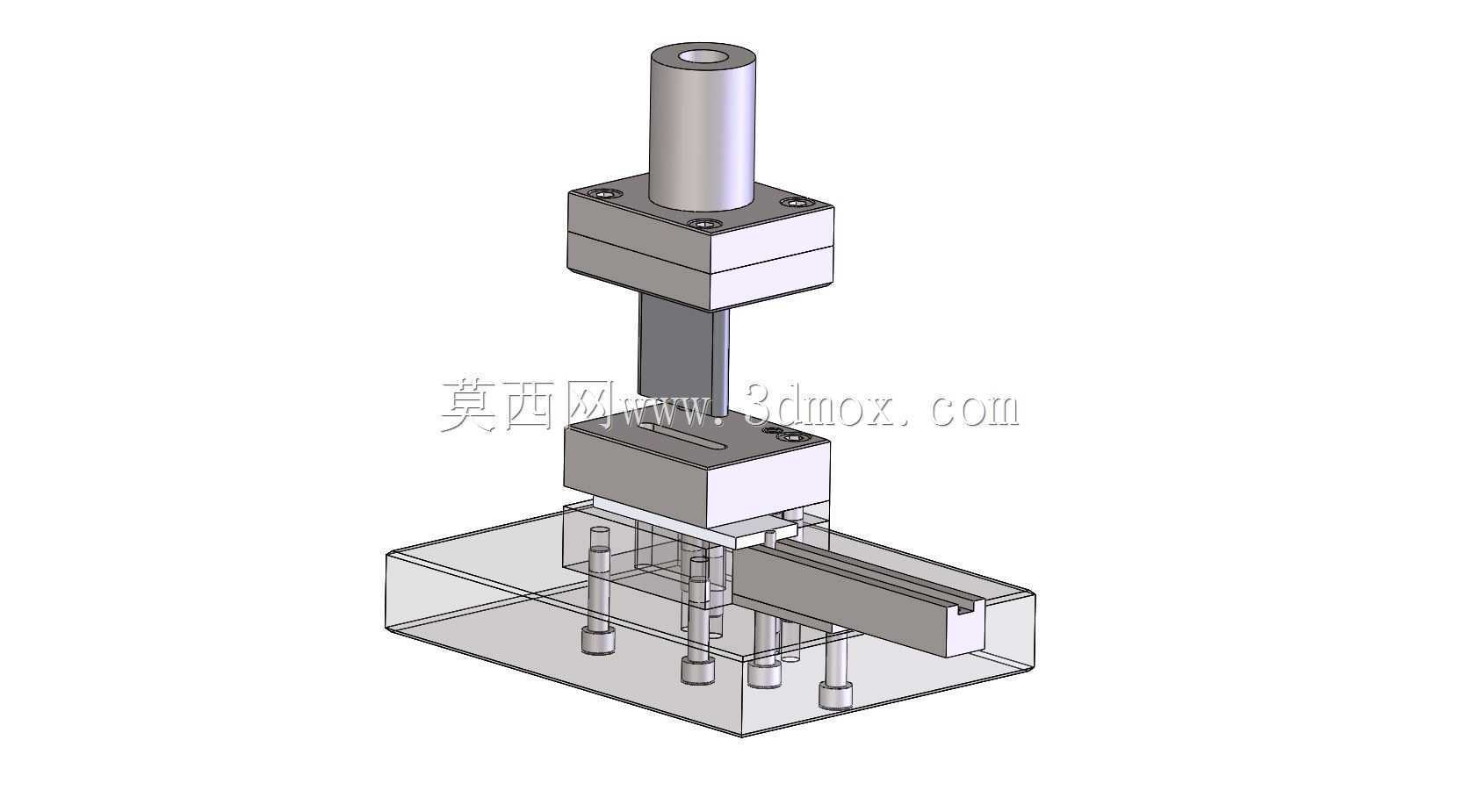

　　从功能逻辑上看，整套结构分为三个核心功能段：顶部的驱动安装段、中间的压合执行段、底部的承托送料段。顶部的圆柱安装位是预留的驱动单元对接接口，可适配小型气动缸、伺服电缸作为压合动力源，安装法兰面做了四个对称的螺栓沉孔，可兼容市面常规32、40缸径的标准气缸安装，不需要额外做转接法兰，降低现场改装的配件成本。中间的滑动导向段采用双光轴导向结构？不对，从模型结构看是方形滑块配合立式导向块的结构，压合滑块的行程做了硬限位设计，上下两个限位块分别对应压合的上止点和下止点，避免过压导致的板材崩边或者刀具损坏，压合头的安装面做了可拆卸设计，可根据不同的裁切、压印需求更换对应的刀模或者压头，换型时只需要松开四个固定螺栓即可完成更换，单工位换型时间可控制在十分钟以内，适配多品种小批量的板材加工需求。

　　底部的承托结构采用透明亚克力式的防护盖板设计？不对，实际结构里底部的透明罩是安全防护结构，罩住内部的导向柱和复位弹簧，避免加工过程中产生的碎屑落入导向间隙造成卡滞，同时也能防止操作人员误伸入压合区域造成工伤，符合小型加工设备的安全防护要求。承托台面上预留了送料槽位，可对接直振送料器或者皮带送料机构，实现板材的自动送料，送料槽的宽度可根据加工板材的宽度做适配调整，槽边做了倒角导向，避免板材送料过程中卡滞。底部的安装板做了六个安装孔位，孔位间距符合常规铝型材工作台的安装尺寸，可直接用T型螺栓固定在4040或者4080铝型材机架上，不需要额外打孔适配。

　　设计思路上优先考虑了小型加工场景的易用性，没有采用复杂的四柱导向结构，而是用单立柱配合侧导向的方式压缩整体结构尺寸，整套结构的占地面积仅比A4纸略大，对于车间工位紧张的小型加工厂来说，可灵活架设在现有工作台的空余位置，不需要单独预留设备放置区域。复位结构采用内置弹簧设计，压合作业完成后驱动单元回程时，弹簧自动带动压合块复位，不需要额外设置复位感应开关，简化了电气控制逻辑，只需要一个电磁阀即可控制整套压合动作，对于没有复杂电气维护能力的小型加工厂来说，后期维护成本极低，普通机修人员即可完成故障排查和配件更换。

　　安装边界方面，整套结构的总高度控制在300mm以内，顶部驱动单元对接后总高度不超过450mm，对车间的竖向空间要求极低，即使放在层高较低的厂房或者工作台架层上也能正常使用。压合工位的工作面距离底部安装面的高度为120mm，适配操作人员坐姿作业的操作高度，不需要额外垫高或者降低工作台。送料槽的进料高度距离安装面80mm，可直接对接常规高度的直振送料器出料端，不需要额外做送料高度的转接调整。结构的所有外露棱边都做了R2的倒角处理，避免安装和调试过程中划伤操作人员，所有固定螺栓都采用内六角圆柱头螺栓，外露的螺栓头都做了沉孔处理，没有突出的结构件，避免送料过程中勾挂板材或者操作人员的衣物。

　　实际使用过程中，这套结构可实现每分钟30-60次的压合作业，针对0.1-1mm厚度的矽钢片、绝缘纸板、铝片等板材都能稳定加工，压合精度可控制在0.1mm以内，满足小型电子配件、变压器铁芯的加工精度要求。结构的导向面都做了淬火处理，长期使用的磨损量极小，正常维护情况下连续使用三年不需要更换导向配件。底部的防护盖板采用快拆设计，只需要松开两颗手拧螺丝即可打开，日常清理碎屑、给导向轴加润滑油的维护操作非常便捷，不需要拆解整套结构。
