交叉梁结构GE发动机安装支架设计

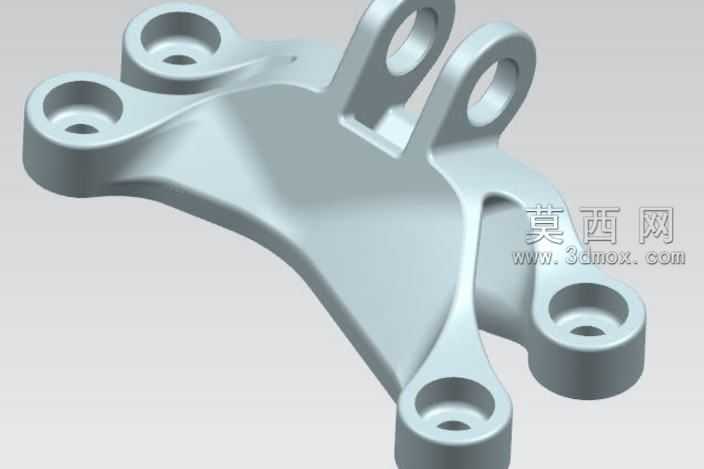

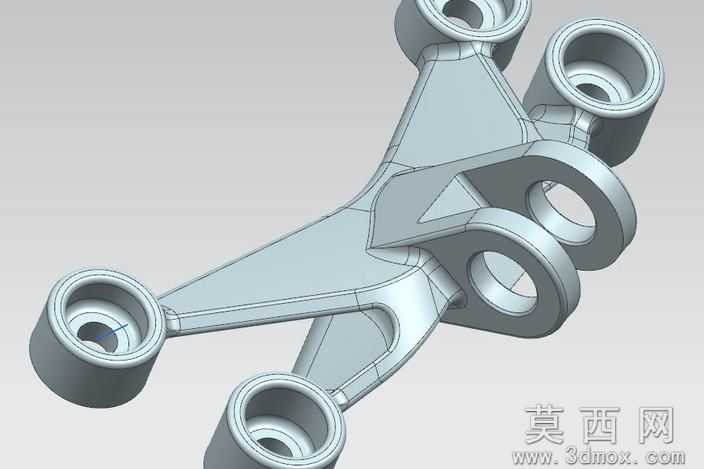

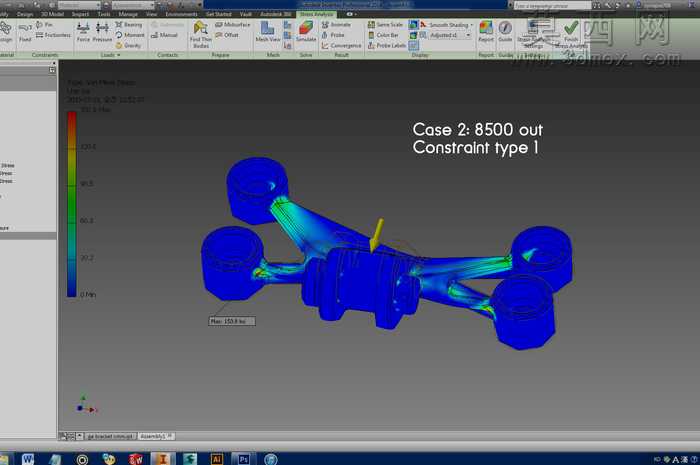

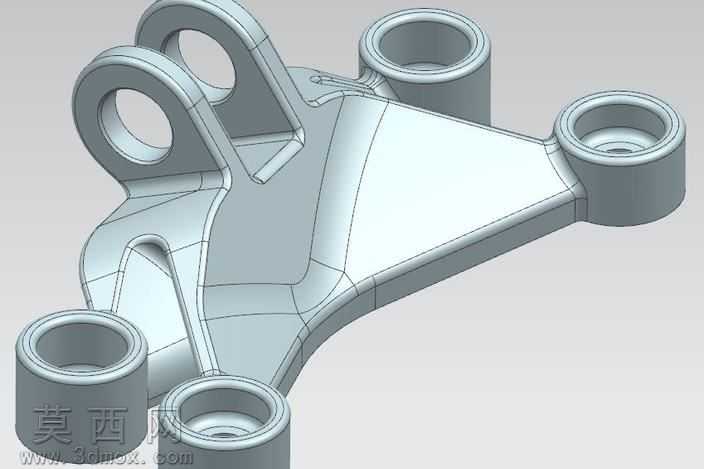

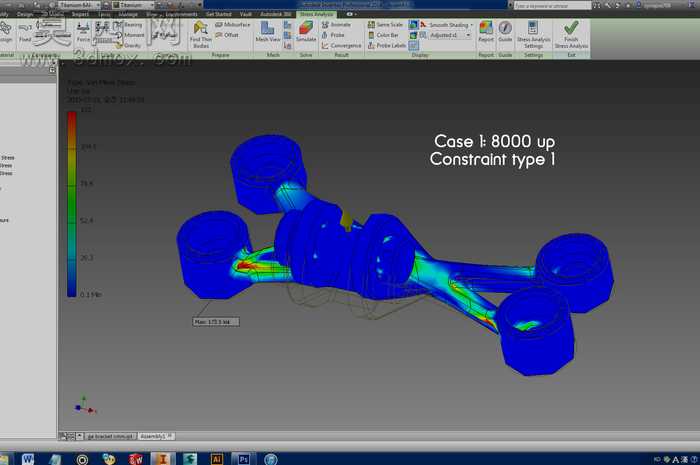

本作品为适配GE系列发动机的安装支撑支架，采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构力学性能与安装适配性的平衡，整体以两组交叉布置的承力梁作为核心承载骨架，从中心交汇区域向外延伸出多组带同轴通孔的安装凸台，每个凸台的孔位尺寸、端面平面度、同轴度公差均严格匹配发动机对应安装点位的装配要求，避免装配过程中出现应力集中或安装错位问题。建模阶段对承力梁的截面做了渐变式优化设计，在靠近中心交汇区域的位置适当加大梁体截面厚度，提升载荷传递路径上的结构刚度，向外侧安装凸台延伸的过程中逐步平滑收窄截面，在保证整体抗扭、抗弯强度满足发动机工况载荷要求的前提下，尽可能去除非必要的冗余材料，实现支架的轻量化设计。所有结构过渡位置均采用大圆角平滑处理，消除直角结构带来的应力集中隐患，提升支架在长期振动工况下的疲劳寿命，安装凸台的端面做了贴合度优化，保证与发动机安装面、机架安装面的完全贴合，避免局部接触应力过大造成的结构损伤。渲染阶段采用哑光金属材质模拟铸钢或高强度铝合金的实际加工质感，通过光影效果清晰呈现各承力梁的走向、凸台的分布以及过渡圆角的细节，直观展示支架的整体结构形态。设计过程中充分考虑发动机运行过程中的振动载荷、冲击载荷传递特性，交叉梁的结构形式能够将各安装点承受的多方向载荷快速分散到整个支架骨架上，避免局部载荷过大造成结构变形或断裂，多安装点的布局也能够保证支架与发动机、机架连接的稳定性，减少运行过程中的相对位移，为发动机提供可靠的支撑固定作用，整体结构紧凑，承力路径清晰，兼顾了结构强度、轻量化与装配适配性的多重需求。
