机床用金属切削传动轴结构三维设计

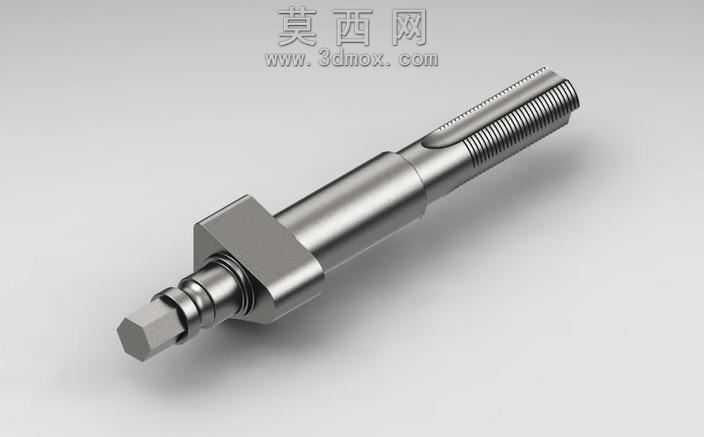

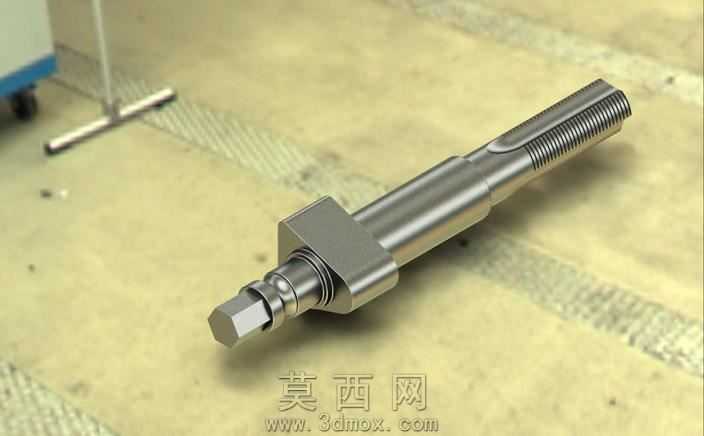

该三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，从基础回转体特征入手，通过旋转凸台命令构建轴体的主体轮廓，再依次添加外螺纹、定位方头、限位凸台、卡槽等细部结构，所有特征参数均参考实际机床切削轴的加工公差标准设定，保证模型尺寸符合真实工业零件的生产规范。渲染阶段采用金属镀铬材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原出硬质合金钢材经精密磨削后的金属光泽与细腻质感，搭配浅灰色哑光背景与柔和的侧方打光，清晰展现轴体各段的直径变化、螺纹牙型细节、定位面的棱角特征，以及卡槽处的结构过渡，让模型的结构层次一目了然。从结构设计来看，该轴为机床切削执行端的核心传动零件，左端的方头结构用于配合锁紧机构实现刀具或工装的装夹固定，相邻的环形卡槽用于安装密封件与限位挡圈，避免轴体运转过程中出现轴向窜动；中部的方形凸台为轴向定位基准，用于装配时与安装座的定位槽贴合，保证轴的同轴度精度；右端的长段外螺纹用于连接传动端的锁紧螺母，光轴段则用于安装轴承实现回转支撑，最端部的细牙螺纹段用于适配进给调节机构，各段结构的长度、直径比例均经过力学合理性校验，既满足扭矩传递的强度要求，也兼顾了装配维修的便捷性。设计思路围绕机床切削作业的实际工况展开，针对金属切削过程中轴体需要承受交变扭矩、径向切削力的使用场景，在轴径变化处均设计了圆角过渡结构，避免应力集中导致的轴体断裂，同时各配合面的尺寸公差、表面粗糙度要求都在建模时通过特征备注进行了标注，可直接导出工程图用于生产加工，整个模型没有冗余特征，结构逻辑清晰，完整还原了机床切削传动轴的真实结构与设计细节，可用于机床结构教学、装配模拟、加工工艺演示等多种场景。
