多铰接孔异形连接支架结构设计

　　这类带多组铰接孔的异形支架，在中小型机械的连杆传动机构里应用十分广泛，常见于轻工自动化设备的往复运动单元、小型农用机具的操纵联动机构、通用输送设备的张紧调节组件中，作为不同运动杆件之间的衔接载体，承担力的转向传递、运动轨迹约束的核心作用，区别于标准等径连杆或直角安装支架，这类异形结构的核心价值，是在有限的安装空间内，实现多组铰接点的非共线布局，满足特定的运动轨迹要求，避免多杆件运动过程中出现干涉卡滞。

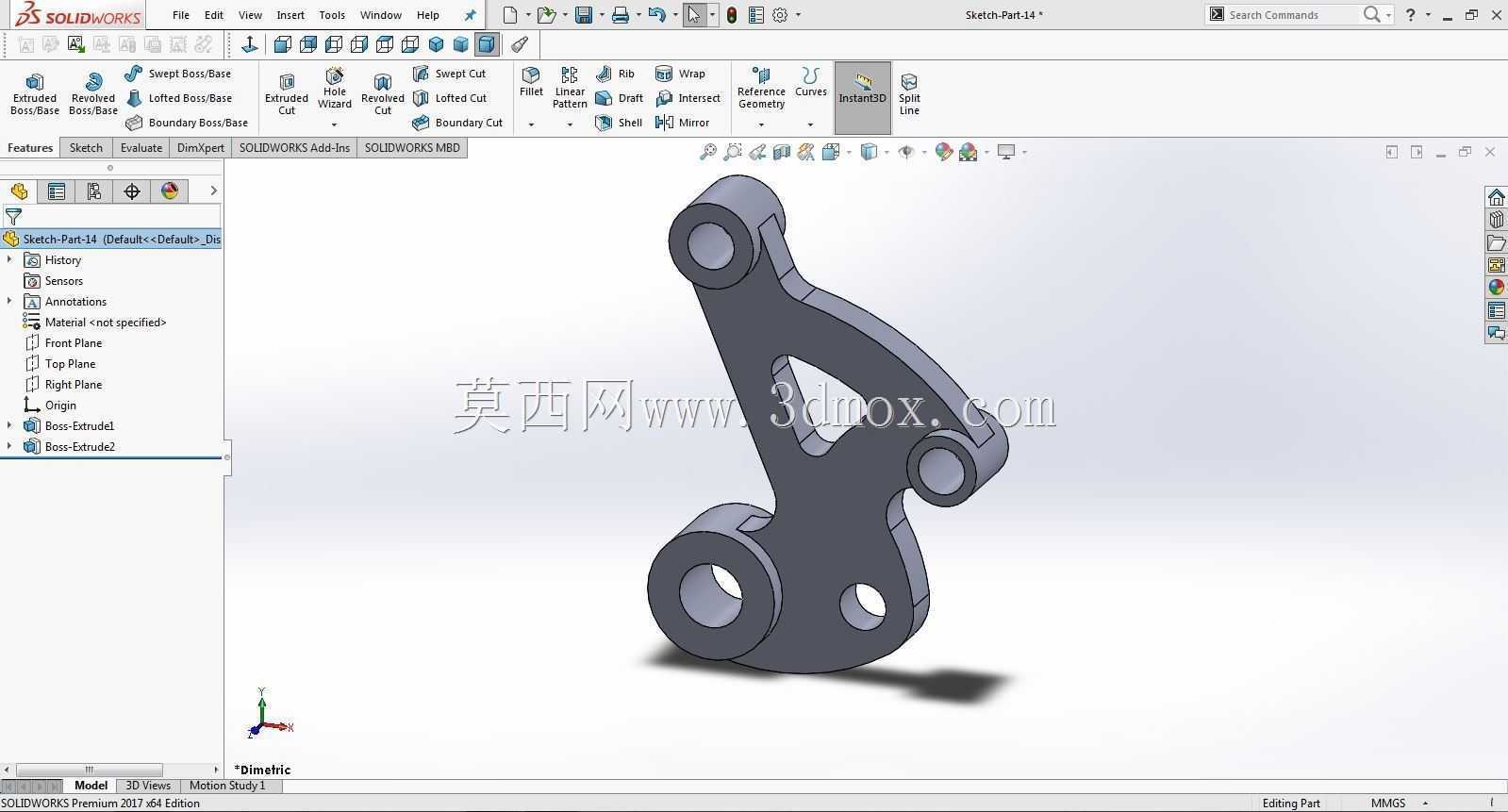

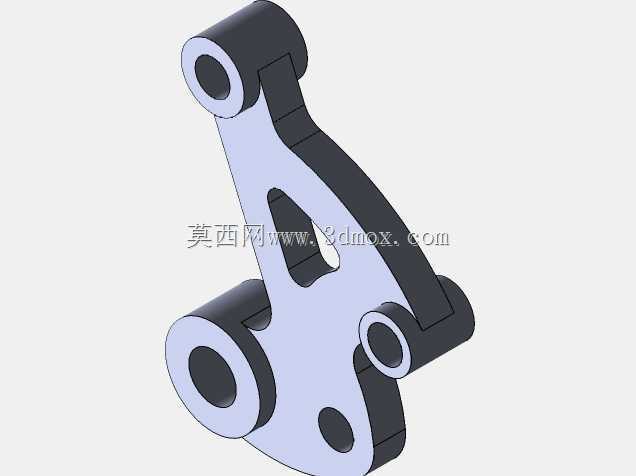

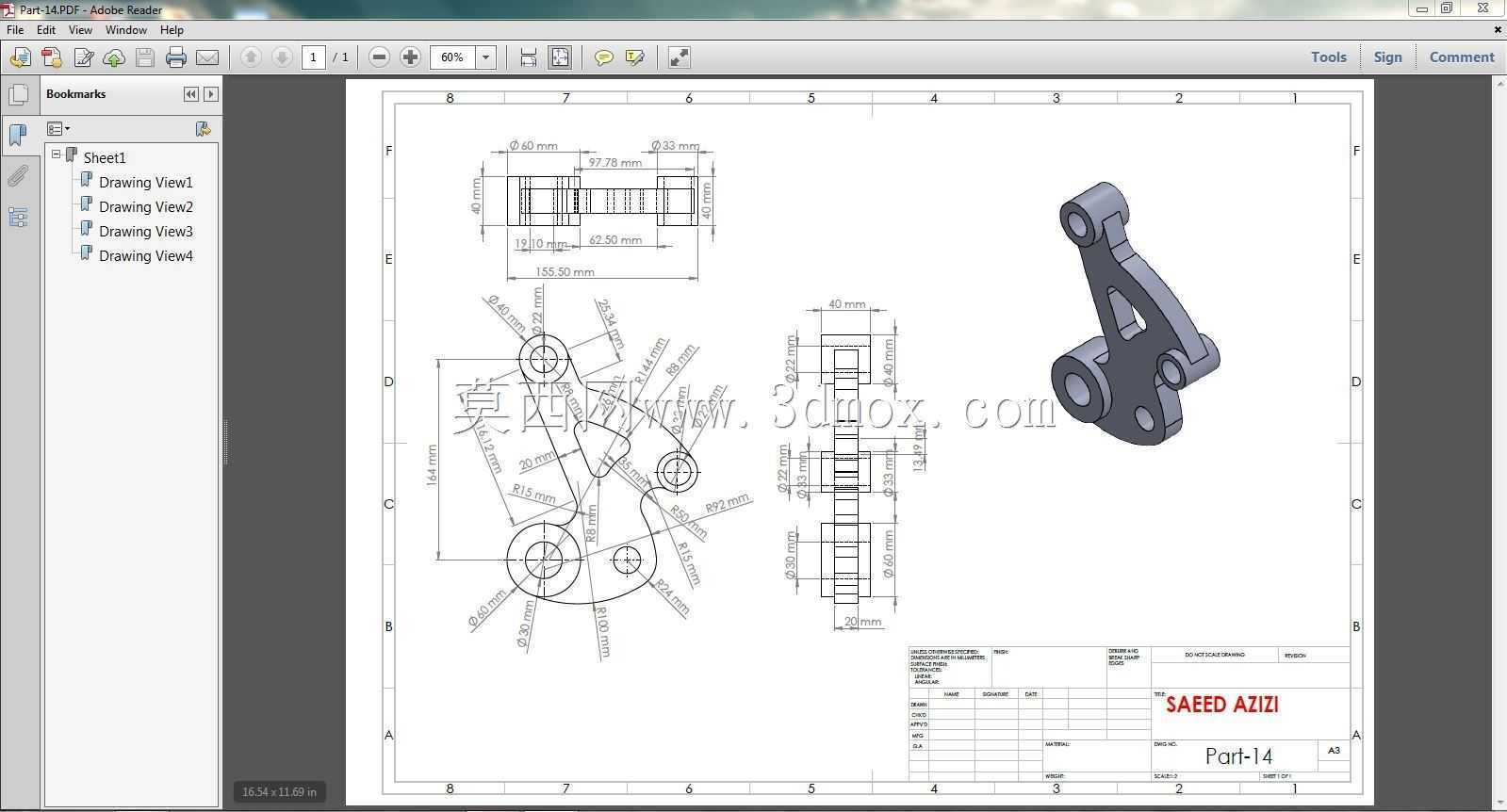

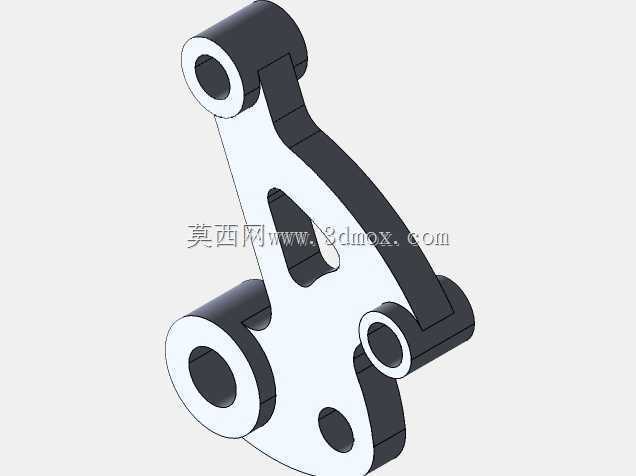

　　从结构功能来看，零件上三个带同轴凸台的通孔为核心铰接安装位，每个孔位的凸台结构都做了加厚处理，用于提升铰接配合面的接触长度，降低销轴连接时的局部压应力，避免长期往复摆动下孔位出现椭圆变形；零件中部的三角形镂空并非减重装饰，而是在保证结构整体抗弯抗扭刚度的前提下，去除非受力区域的冗余材料，同时也能减少零件加工过程中的材料去除量，降低毛坯锻造或铣削加工的成本，镂空的边缘都做了圆弧过渡，避免应力集中导致零件在交变载荷下出现疲劳断裂。零件本体上的两个小尺寸通孔，为辅助定位孔，用于装配过程中支架的初始定位，或是安装限位挡片、位置传感器触发片等附属小零件，无需额外在支架上焊接或加工安装凸台，简化整体装配流程。

　　设计这类异形铰接支架时，首先要根据联动机构的运动仿真结果，确定三个铰接孔的中心距、相对角度位置，这是保证机构运动轨迹符合设计要求的核心参数，孔位公差一般取H7级精度，与销轴采用间隙配合，保证摆动顺畅无卡滞；其次要根据机构传递的最大载荷，计算支架本体的最小截面厚度，尤其是三个孔位之间的连接臂截面，需要校核抗弯、抗扭强度，避免载荷冲击下出现塑性变形；所有的外轮廓转角都采用R2以上的圆角过渡，一方面是减少铣削加工时的刀具应力损耗，另一方面是避免热处理过程中尖角位置出现应力开裂，同时也能消除零件使用过程中的锐边安全隐患。

　　从安装边界来看，这类支架的三个铰接孔分别连接不同的运动杆件，安装时需要保证三个孔的轴线保持平行，否则会导致铰接销轴承受附加弯矩，加速销轴和孔位的磨损，因此支架的两个安装端面都需要做铣平处理，端面与孔轴线的垂直度公差控制在0.02mm以内，保证装配后杆件的摆动平面一致。零件的整体外轮廓没有超出三个铰接孔的最大外切圆范围，安装后不会与周边的固定机架、其他运动杆件发生运动干涉，在初始设计阶段就需要做全行程的运动干涉检查，确认支架在整个摆动角度范围内，与周边构件的最小间隙不小于2mm，避免加工装配后出现运动卡滞的问题。

　　这类零件的毛坯一般采用45号钢模锻成型，相比板材铣削加工，模锻件的金属纤维流线沿零件轮廓连续分布，整体强度更高，能承受更大的交变冲击载荷，加工完成后整体做调质处理，硬度达到HB220-250，兼顾强度和韧性，铰接孔位可根据使用需求做淬火处理，提升孔壁的耐磨性能，延长零件的使用寿命。在实际选型替换时，需要重点核对三个铰接孔的中心距、孔径尺寸，以及安装端面的相对位置，不能仅凭外轮廓相似就替换，否则会导致整个联动机构的运动轨迹出现偏差，无法实现预设的动作逻辑，甚至会出现机构卡死、零件过载断裂的问题。
