12mm线性轴承配套枕式安装垫块

　　做非标设备结构设计的同行多半都碰到过这类场景：采购回来的标准12mm直径线性光轴配了直线轴承，却找不到适配的现成安装座，要么自己画个块打样，要么凑合用尺寸不对的轴承座硬改，既浪费加工周期，装配完还容易出现轴承同轴度偏差，导致光轴滑动卡滞、磨损加快的问题。这款枕式垫块就是专门针对12mm规格线性轴承做的配套安装支撑件，最早在桌面级3D打印机的Z轴导向结构、小型桌面路由设备的滑动调节模组里大量应用，现在也常被用到小型自动化检测设备的直线导向工位、教学实验台的滑动模组搭建里。

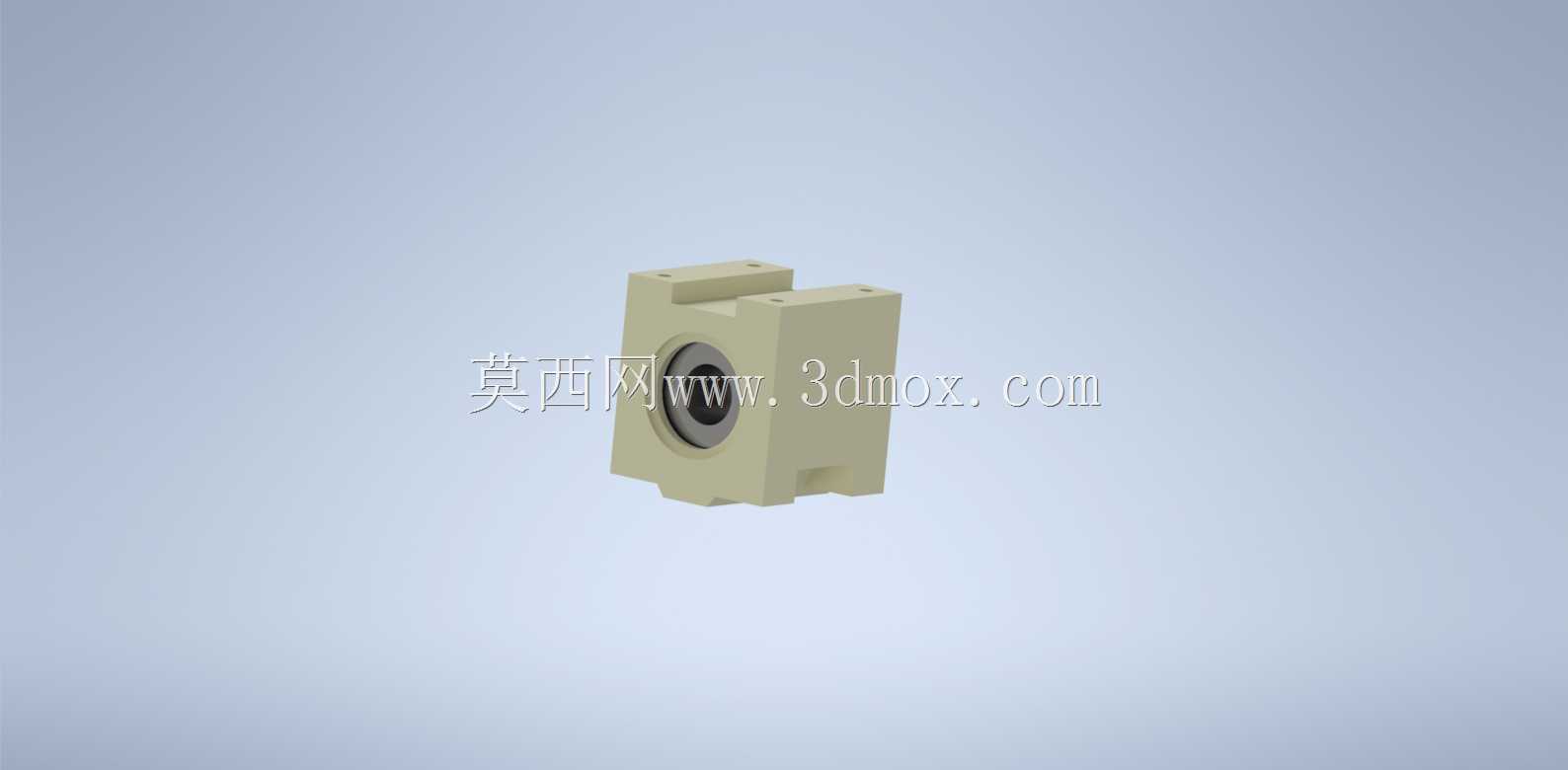

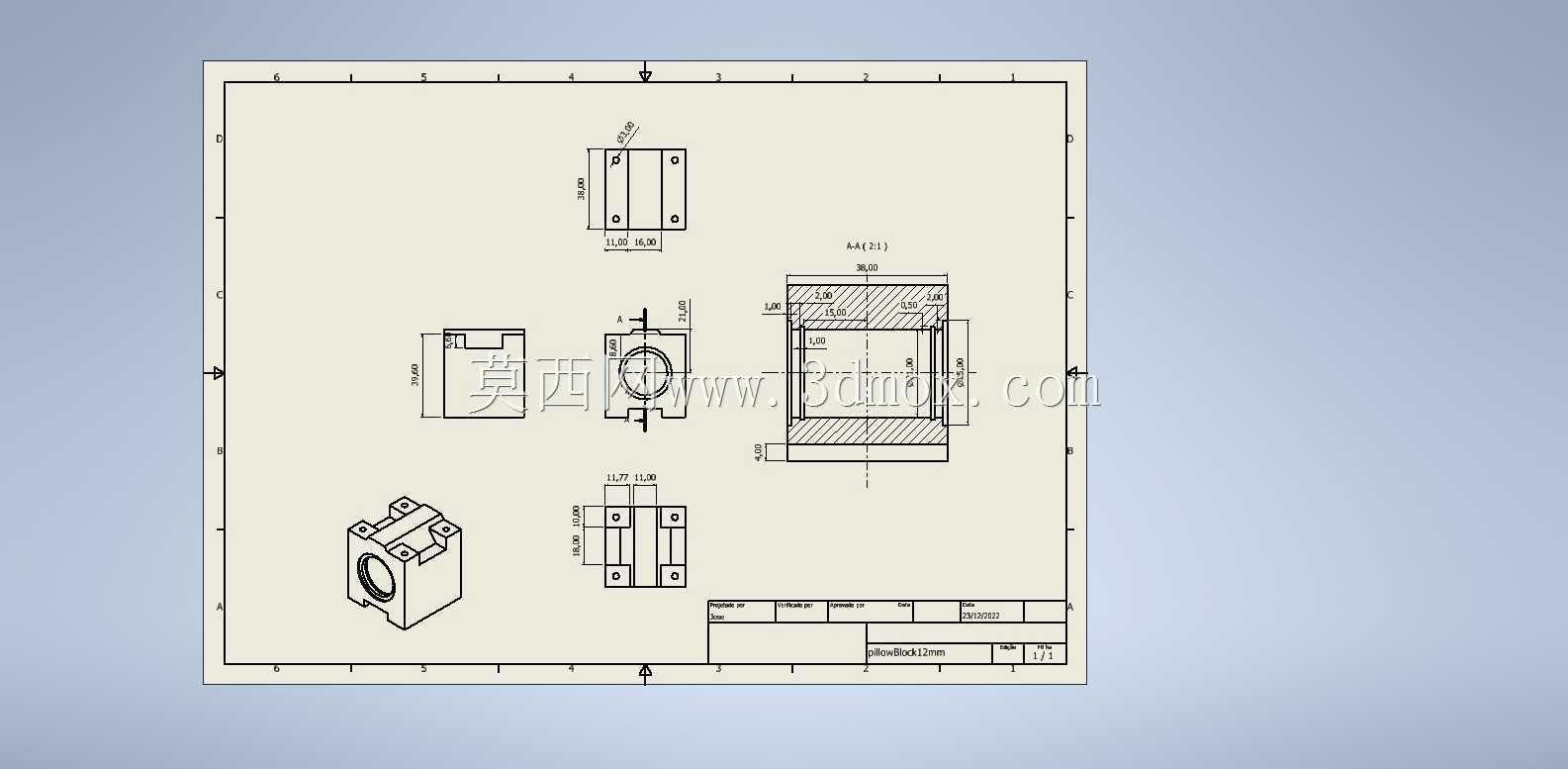

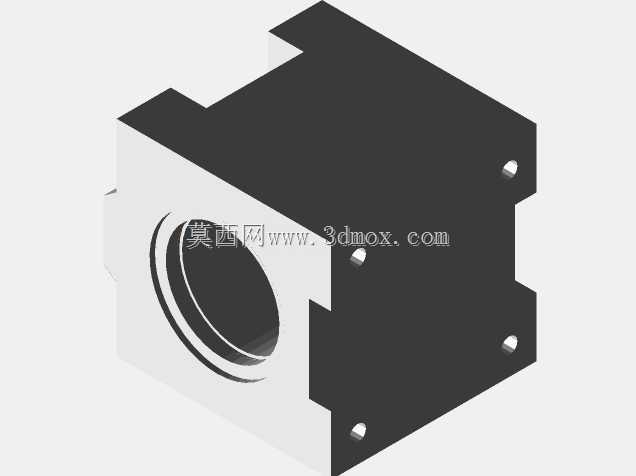

　　从结构设计逻辑来看，这款垫块没有做多余的花哨结构，整体采用方块式枕型本体，中间预留刚好容纳12mm线性轴承外径的安装沉孔，孔位公差按照基孔制过渡配合设计，压入轴承后不会出现径向窜动，也不会因为过盈量太大撑破轴承外圈导致滚动体卡滞。本体两侧的安装耳上预留了贯通的安装孔，孔位间距按照常规小型导向模组的安装孔距做了标准化设计，不需要额外打沉头孔，直接用M3或者M4的内六角螺丝就能把整个垫块固定在设备的安装基板上，安装面做了0.02mm的平面度要求，固定后不会出现垫块倾斜，保证轴承内圈的轴线和安装基准面平行。

　　实际选型的时候要特别注意安装边界尺寸，这款垫块的总高度要匹配光轴中心到安装面的中心高要求，不能出现光轴装完后和周边结构干涉的情况；本体的宽度方向要预留至少2mm的装配间隙，避免两侧安装螺丝拧紧的时候和相邻的走线槽、其他安装件碰擦。很多新手做设计的时候容易忽略轴承压入后的轴向定位，这款垫块的沉孔深度刚好比12mm线性轴承的外圈厚度小0.1mm，压入后轴承端面和垫块端面基本齐平，不需要额外加卡簧做轴向固定，靠安装面的贴合就能限制轴承的轴向窜动，减少了装配时的零件数量，也降低了采购和装配成本。

　　从实际使用场景的适配性来说，这款垫块除了用在常见的桌面3D打印机Z轴导向结构上，在小型点胶机的针头升降导向、小型视觉检测设备的镜头调焦滑台、桌面型电子元件裁切设备的送料导向工位都能直接套用。设计的时候特意把本体的棱角做了0.5mm的倒角处理，一方面是避免加工完成后锐边割手，另一方面在3D打印打样的时候也能减少支撑用量，打印完成后不需要做太多的后处理就能直接压入轴承使用。如果是用在负载稍大的工位，也可以把材质换成6061铝合金做阳极氧化处理，耐磨性能比PLA打印件提升好几倍，安装孔的位置也可以根据实际设备的安装需求做微调，不会影响中间轴承孔的定位精度。

　　很多同行在做小型直线导向结构的时候，总喜欢把安装座设计得特别复杂，又是加加强筋又是做镂空减重，实际上这类小尺寸的支撑垫块，只要保证安装面平面度、轴承孔的同轴度、安装孔的位置精度三个核心参数，完全不需要多余结构，越简单的结构加工误差越小，装配后的稳定性反而更高。这款垫块的结构就刚好踩中了这个设计逻辑，没有多余的特征，所有尺寸都是围绕12mm线性轴承的安装需求做的匹配，不管是机加工做金属件，还是3D打印做塑料验证件，都能快速出成品，不需要反复调整图纸参数。装配的时候只需要注意把轴承平稳压入沉孔，不要用锤子直接敲击轴承外圈，避免轴承外圈变形影响滑动顺畅度，固定到安装基板的时候要对角拧紧螺丝，不要单边锁死导致垫块倾斜，装完后穿入光轴测试滑动阻力，没有卡滞感就算装配到位。
