薄钢板折弯直角货架支撑托架

　　该支撑件属于轻型仓储与民用家具承载系统中的典型角部承力构件，整体采用薄钢板经下料、折弯、冲压成型，两个互相垂直的安装臂长度均为100mm，形成标准90度直角支撑构型，可直接贴合在垂直墙面立柱与水平置物层板的交接位置，将层板上放置的货物、工具、陈列物品的竖向载荷通过水平臂传递，再经垂直臂分散到墙面或货架立柱上，避免层板长期受载后出现端部下挠、连接螺钉受剪变形的问题。

　　从实际落地场景来看，这类小尺寸托架在轻型仓储货架、家用墙面置物架、工位工具挂板、小型设备侧边操作台、实验室试剂置物架中使用频率很高。常规轻型货架层板跨度控制在400-600mm区间时，单块层板四角各布置一件该型支架，即可承担日常中小件货品的放置需求；在家装场景中，墙面书架、厨房调味架、玄关置物台的层板下方加装该支架，不需要额外做复杂的预埋支撑结构，仅通过紧固件穿过臂端预留安装孔即可完成固定，安装作业门槛低，后期维护拆卸也十分方便。

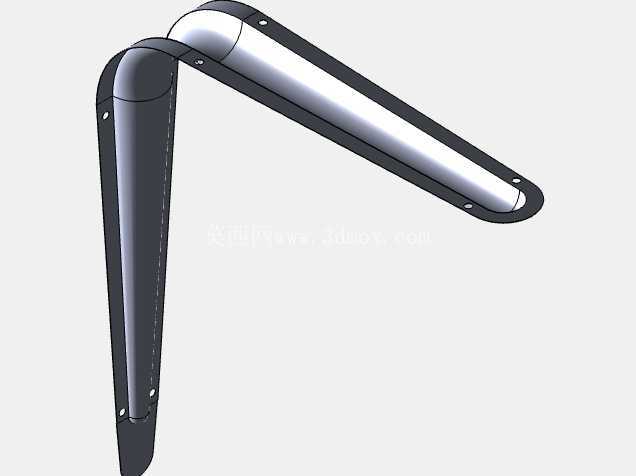

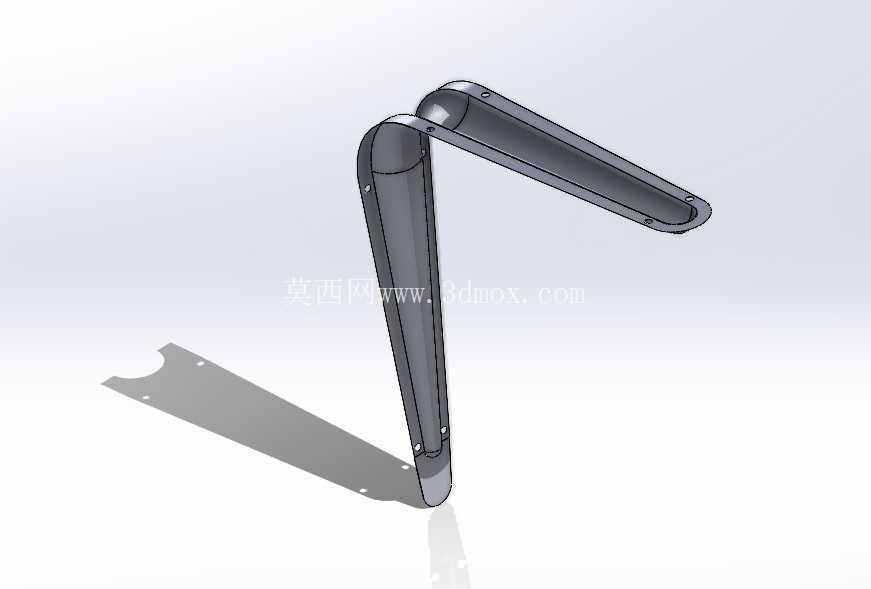

　　结构设计上，整件支架没有采用实心铸钢或厚板切削的方案，而是选用薄钢板做一体化折弯处理：沿两个支撑臂的长度方向压出通长的内凹加强筋，原本平面的薄钢板截面变为带凹槽的异形截面，截面惯性矩相比同厚度平板提升数倍，在控制整体自重、减少材料消耗的前提下，大幅提升臂体的抗弯刚度，当层板上放置载荷时，臂体不会出现明显的弯折变形。两个臂的末端均加工有沉头安装孔，紧固件装入后头部可以完全沉入孔位内，不会突出支架表面，避免层板放置时出现凸起硌伤板面、或者物品摆放不平的问题；臂体的所有外边缘都做了卷边钝化处理，既消除了薄钢板裁切后锋利的毛边，防止安装人员搬运时割伤，卷边形成的双层叠边结构也进一步提升了臂体边缘的抗变形能力，受到侧向磕碰时不容易出现边缘卷折失效。

　　直角交接的转角位置是整个支架应力集中程度最高的区域，设计时在转角处做了圆弧过渡，没有采用尖锐直角拼接，避免载荷反复作用下转角位置出现应力疲劳开裂；同时转角区域保留了完整的板材连续结构，没有额外开缺口削弱截面，保证竖向载荷从水平臂向垂直臂传递的路径连续顺畅。支架表面做了统一的发黑防锈处理，在普通室内干燥环境下可以长期避免钢板氧化生锈，既可以用在普通仓储区域，也能满足家庭、办公场所的外观使用要求，不会因为锈迹污染放置的物品或者墙面。

　　安装边界方面，两个100mm长度的臂体决定了它的适配场景偏向轻型承载：垂直臂贴装在墙面或货架立柱上时，100mm的长度可以布置2-3个固定点位，保证和基体连接的可靠性；水平臂托举层板时，100mm的托举深度可以适配绝大多数150-250mm宽度的轻型层板，层板搭在支架上的接触长度充足，不会因为托举深度不足导致层板容易滑脱。建模过程中完整还原了折弯圆角、加强筋凹槽、沉头孔、端部卷边的所有细节，结构工程师在做货架整体排布、家具层板支撑选型时，可以直接将该件装配到整体方案中，校核层板支撑间距、紧固件安装位置、相邻支架的干涉情况，也可以以此为基础调整臂长、板材厚度、孔位间距，衍生出不同承载等级的系列化托架产品，覆盖从家用置物到轻型仓储的不同使用需求。
