多孔位环形法兰式机械连接固定构件

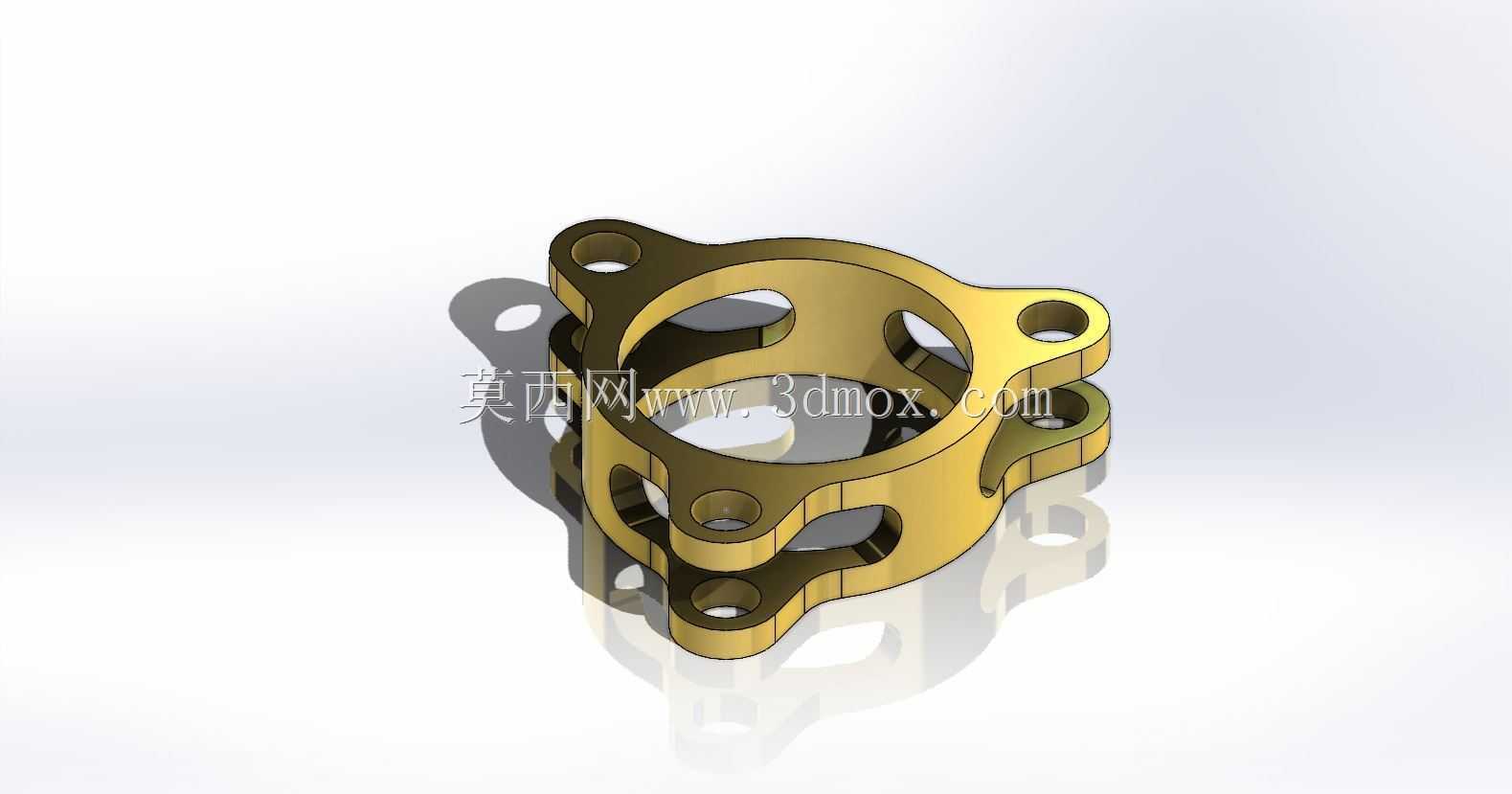

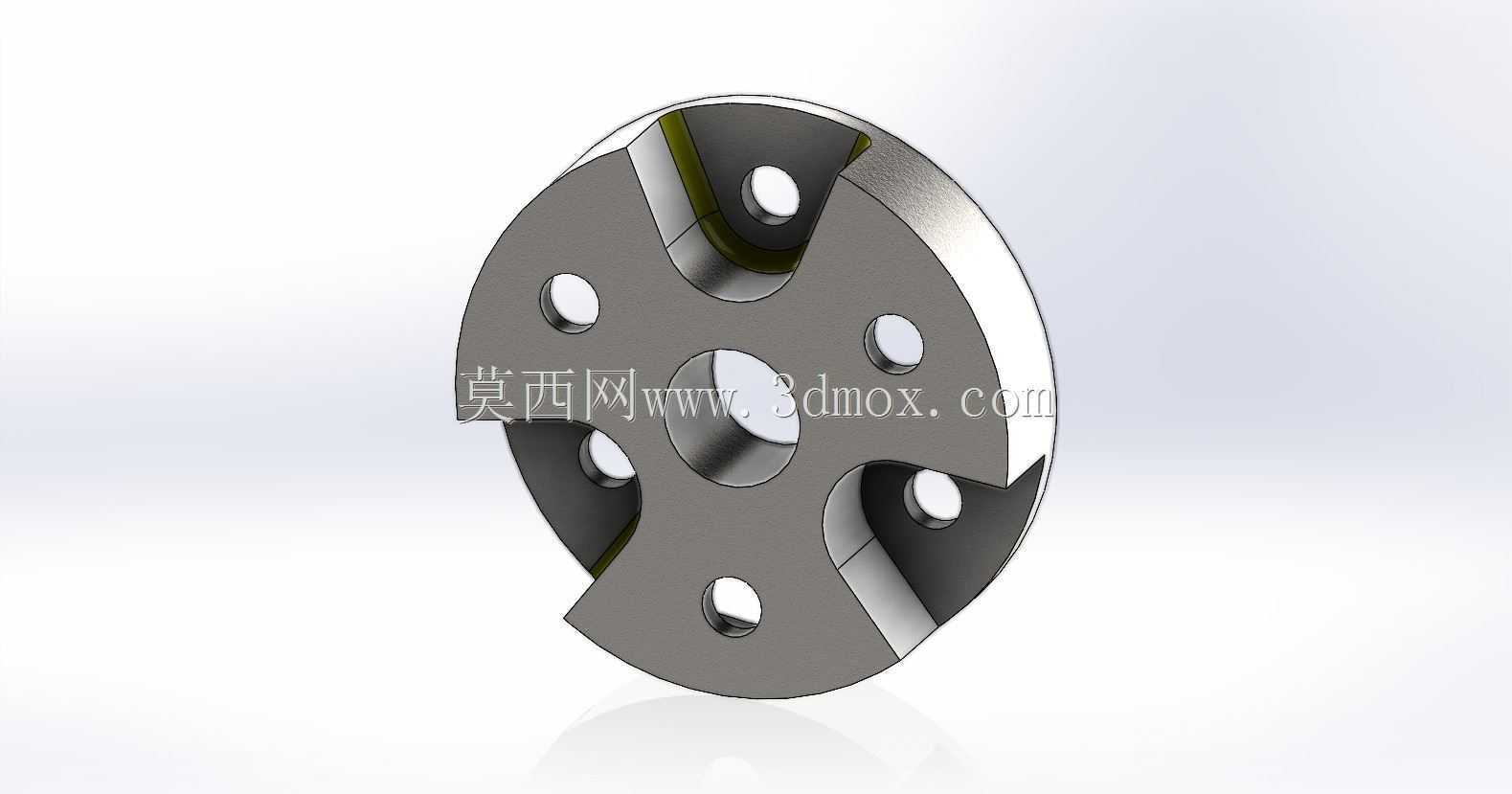

　　这类带多安装耳的环形构件，在中小型机电设备的传动端、管路衔接段、模组对接位置应用十分广泛，日常做设备改造、非标模组搭建时经常会碰到需要这类零件的场景——它核心的作用是实现两个同轴部件的轴向定位与周向固定，同时靠周边伸出的安装耳分散锁紧力，避免环形主体受载后出现应力集中导致的变形。从结构上看，中间的大尺寸通孔是为了给穿过的轴类、管路或者旋转部件留出足够的避让空间，通孔的内壁做了小尺寸的倒角处理，既可以在装配时引导对接部件顺利穿入，也能去除机加工后留下的锐边，避免装配过程中刮伤配合件的表面镀层或者密封件。周边均匀分布的三个带孔安装耳，每个耳位的通孔都是同轴度经过校准的安装孔，孔位的角度偏差控制在极小范围内，

　　保证锁紧时三个固定点的受力均匀，不会因为孔位错位导致装配后出现附加的内应力，长期受振动载荷时也不容易出现固定螺栓松动的问题。设计这类零件的时候，首先要确定的是中间通孔的适配直径，这个尺寸直接决定了它能配合的轴径或者管路外径，其次要核算安装耳的伸出长度，这个长度既要保证安装时有足够的空间放置锁紧工具，也要控制整体的外轮廓尺寸，避免和周边的其他零部件出现运动干涉。安装耳上的通孔直径要匹配常用的紧固件规格，孔位的分布圆直径需要和对接端的安装孔位完全对应，同时耳位和环形主体的过渡位置做了圆弧过渡处理，这个细节是为了分散应力，避免设备运行过程中受交变载荷时，过渡位置出现应力开裂的问题。零件的整体厚度是根据需要承受的锁紧力来确定的，

　　厚度过小会导致锁紧时零件发生翘曲变形，厚度过大则会增加不必要的重量和材料成本，同时也会占用过多的轴向安装空间。从实际使用场景来说，这类零件既可以用在小型动力模组的端盖固定位置，配合密封件实现腔体的端面密封，也可以用在传动系统中作为轴承座的轴向定位压环，限制轴承的外圈轴向窜动，还能在气动管路的对接位置作为法兰衔接件，配合密封圈实现管路的固定连接。做三维建模的时候，要重点关注几个形位公差的匹配：首先是中间通孔和安装耳孔位的位置度，其次是两个环形端面的平行度，这两个参数直接影响装配后的贴合精度，如果平行度偏差过大，锁紧后会导致配合的轴类部件出现偏斜，轻则增加传动阻力，重则导致旋转部件出现磨损加剧的问题。

　　另外安装耳的根部圆角尺寸不能随意简化，很多新手建模的时候会直接做成直角过渡，实际加工出来的零件在受冲击载荷时很容易从根部断裂，必须按照受力核算的结果保留足够的过渡圆角。零件的材质一般根据使用场景选择，常规工况下用普通碳钢做表面镀锌处理就可以满足防锈和强度要求，如果是有轻量化需求或者腐蚀环境下使用，也可以换成铝合金或者不锈钢材质，对应的壁厚要根据材料的强度参数做对应的调整，保证整体的刚性满足使用要求。在装配这类零件的时候，要注意几个操作要点：首先三个固定螺栓要按照对角顺序逐步锁紧，不能一次性把单个螺栓拧到额定扭矩，避免零件受力不均出现翘曲；其次装配前要清理两个贴合端面的毛刺和杂物，保证端面完全贴合，避免出现间隙导致锁紧后定位精度下降；如果是用在有密封要求的场景，还要在环形端面匹配对应尺寸的密封垫片，垫片的内径要略大于中间通孔的直径，避免垫片凸入通孔内影响内部部件的运动。这类零件虽然结构看起来不复杂，但是在整套设备里起到的定位固定作用十分关键，一旦出现变形或者断裂，很可能导致内部的旋转部件出现偏移，轻则造成设备运转异响，重则导致核心传动部件的损坏，所以在设计阶段就要充分核算实际工况下的载荷大小，确定合理的尺寸参数，建模时也要把所有的工艺细节考虑到位，避免后续加工或者装配时出现不必要的问题。
