环形镂空连接支撑结构件

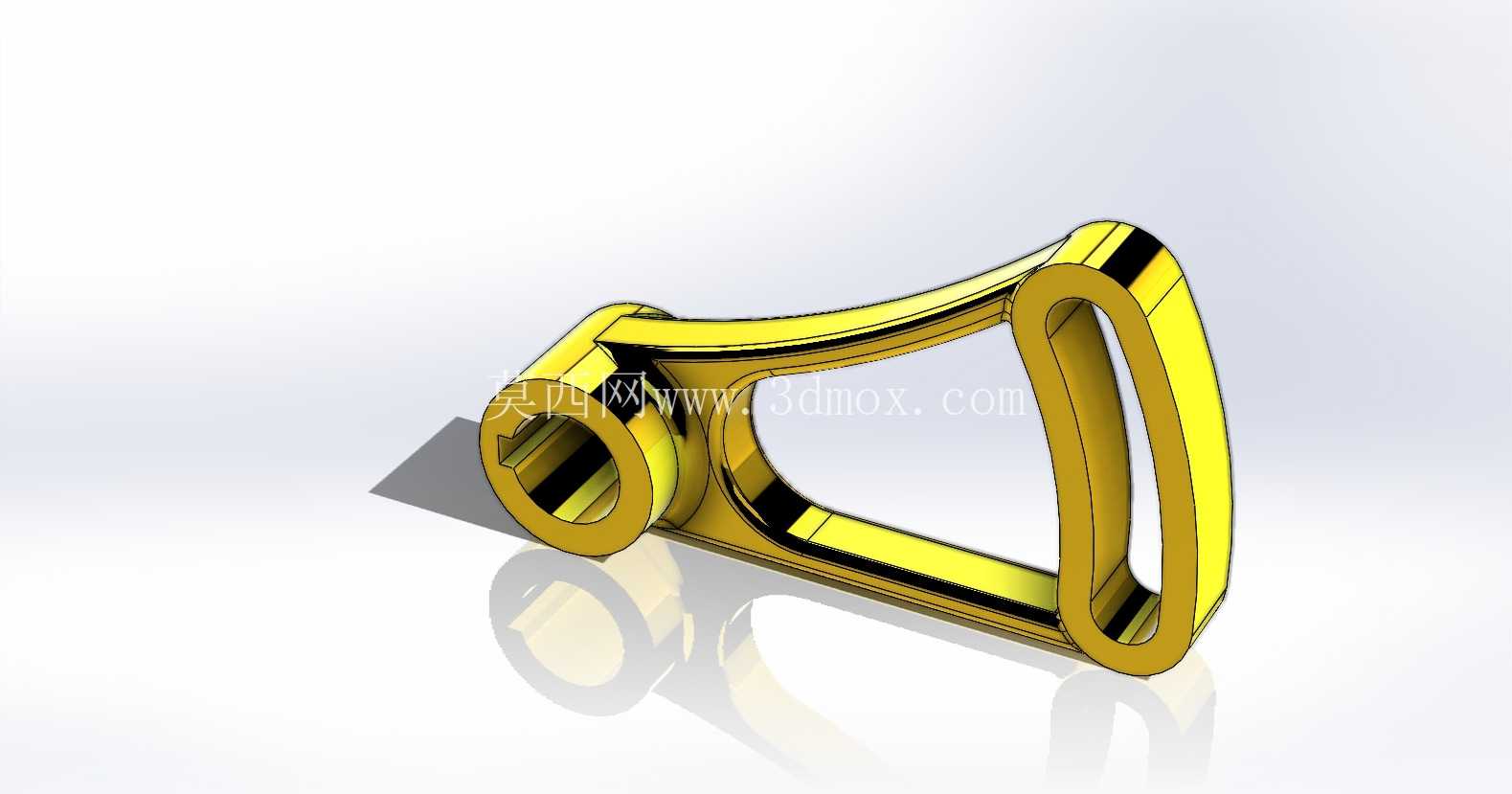

　　该类带环形握持端的镂空连接构件，常应用在手动操作类工装夹具、小型便携设备的操作端传动链路中，承担力传递与操作握持的双重功能。从结构设计逻辑来看，构件一端为带内六角孔的圆柱套筒结构，该内孔用于和对应规格的六角传动杆配合，传递扭矩时可避免周向打滑，套筒外壁做了加厚处理，对应扭矩传递时的应力集中区域，通过增加壁厚提升抗扭强度，避免长期交变载荷下出现开裂变形。中间的连接臂采用镂空式框架结构，并非实心设计，这种设计首先是在保证结构刚性的前提下大幅降低零件自身重量，减少操作时的负载，同时镂空结构可以避免零件在注塑或铸造加工时出现壁厚不均导致的缩孔、变形缺陷，也能在使用过程中减少积尘、积液的问题，适配多工况下的使用需求。

　　另一端的大尺寸环形结构为操作握持端，环形截面做了圆角过渡处理，没有尖锐棱角，操作人员握持施力时不会出现硌手的问题，环形的闭合结构也能避免操作时手部滑脱，提升操作安全性。从安装边界来看，套筒端的内六角孔尺寸需和配套传动杆的外六角尺寸保持h7级的过渡配合，既保证装配时的顺畅度，也能减少配合间隙带来的传动空程；套筒的轴向长度需要满足传动杆插入深度不小于1.5倍的内孔对边宽度，保证扭矩传递时的接触面积足够，避免局部应力过大压溃孔壁。中间连接臂的壁厚设计经过受力校核，在承受120N的握持扳动力时，最大应力出现在套筒和连接臂的过渡圆角处，因此该位置做了R3的圆角过渡，分散应力集中，避免应力峰值超过材料的屈服强度。

　　环形握持端的内圈直径适配成年人四指并拢的握持尺寸，外圈和内圈的壁厚保持均匀，和中间连接臂的衔接位置同样做了平滑过渡，没有截面突变。这类构件如果采用金属材质加工，一般会选用压铸铝合金或者锌合金，兼顾强度和轻量化需求，表面做阳极氧化或者喷塑处理提升耐磨和防腐蚀性能；如果采用工程塑料加工，一般会选用玻纤增强尼龙，具备足够的刚性和抗冲击性能，适合小载荷的手动操作场景。在实际装配场景中，该构件不需要额外的紧固件辅助固定，依靠套筒端内六角孔和传动杆的配合，加上端部的卡簧槽定位，即可完成轴向固定，装配流程简单，后期维护更换时也能快速拆装。

　　在日常使用中，这类构件常见于小型手动夹具的操作手柄、便携设备的调节扳件、小型传动机构的手动操作端，相比实心的扳动构件，镂空设计的结构在同等重量下刚性表现更优，同等刚性下重量降低40%左右，长时间操作时能有效降低操作人员的手部疲劳感。设计过程中需要注意，连接臂的镂空轮廓不能出现锐角，所有转角位置都要做圆角处理，一方面是加工工艺的需求，无论是数控铣削还是压铸、注塑成型，圆角结构都能提升加工良率，减少刀具损耗或者模具的应力开裂风险；另一方面是使用过程中，锐角位置容易出现应力集中，在反复施力的情况下容易萌生裂纹，导致零件断裂失效。另外环形握持端的表面可以根据使用需求增加滚花或者软胶包覆层，进一步提升握持摩擦力，在沾油或者沾水的工况下也能保证操作稳定，不会出现打滑问题。套筒端的内孔加工需要保证同轴度，内孔和套筒外圆的同轴度公差要控制在0.05mm以内，避免和传动杆装配后出现偏心，导致传动过程中出现卡滞或者额外的径向载荷，影响配套传动部件的使用寿命。
