全向移动麦克纳姆轮结构设计

　　在AGV转运、智能仓储分拣、窄空间作业平台这类对移动灵活性有极高要求的场景里，常规转向轮的最小转弯半径限制始终是布局优化的核心阻碍，麦克纳姆轮的全向移动特性，恰好能解决这类场景下的移动痛点。不同于传统依靠舵机转向或者差速转向的轮组结构，这款麦克纳姆轮采用轮缘周向均布斜置辊子的结构设计，每个辊子的轴线与轮体主轴线呈45度夹角，辊子自身可绕自身轴线自由转动，当多个麦克纳姆轮按照特定排布方式组合在移动底盘上时，通过不同轮体的转速、转向差匹配，就能实现底盘前行、横移、斜行、原地旋转等任意方向的移动动作，不需要预留转向空间，特别适合车间内通道狭窄、工位排布紧凑的物料转运场景，也能适配重载转运平台在狭小货区内的精准对位需求。

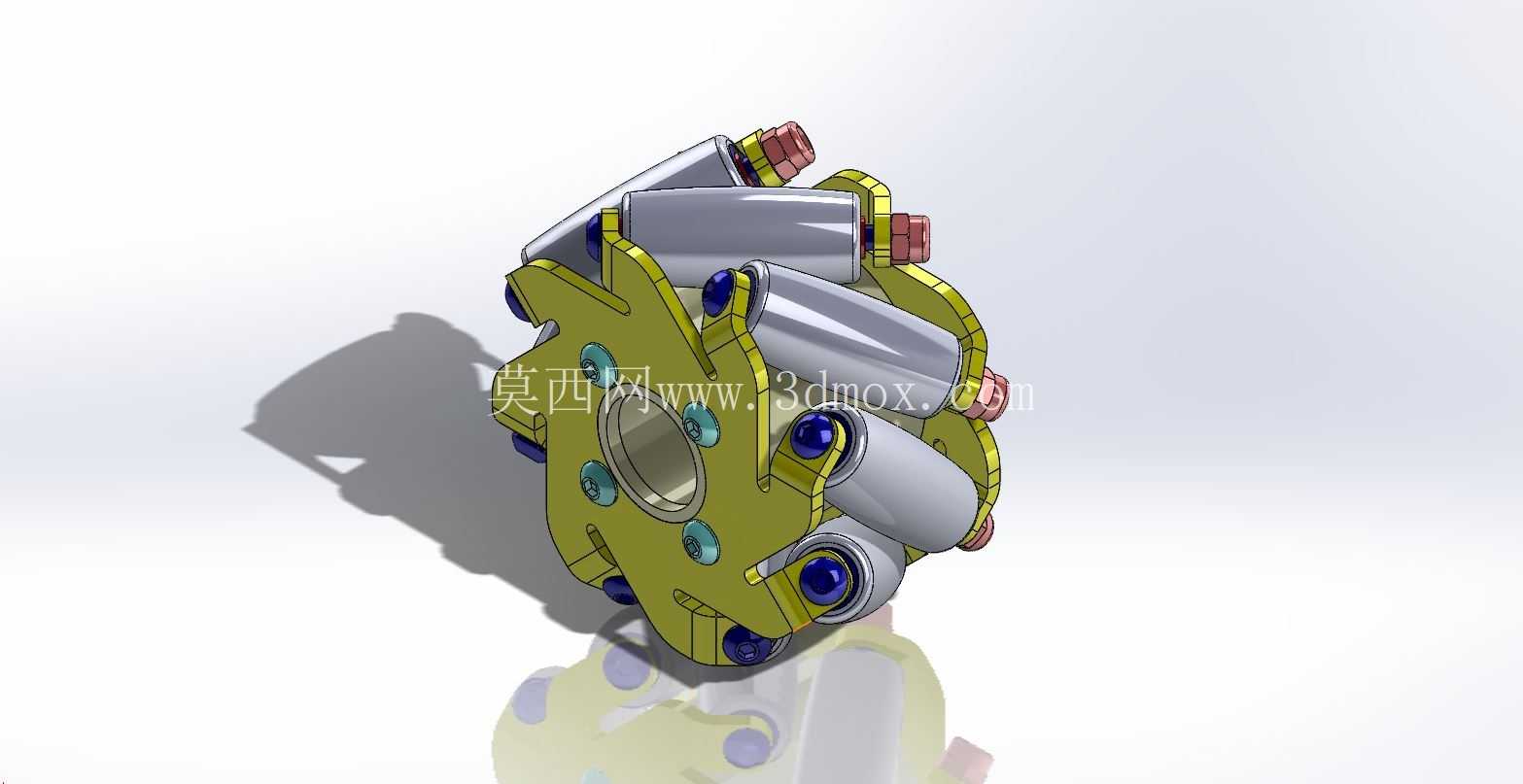

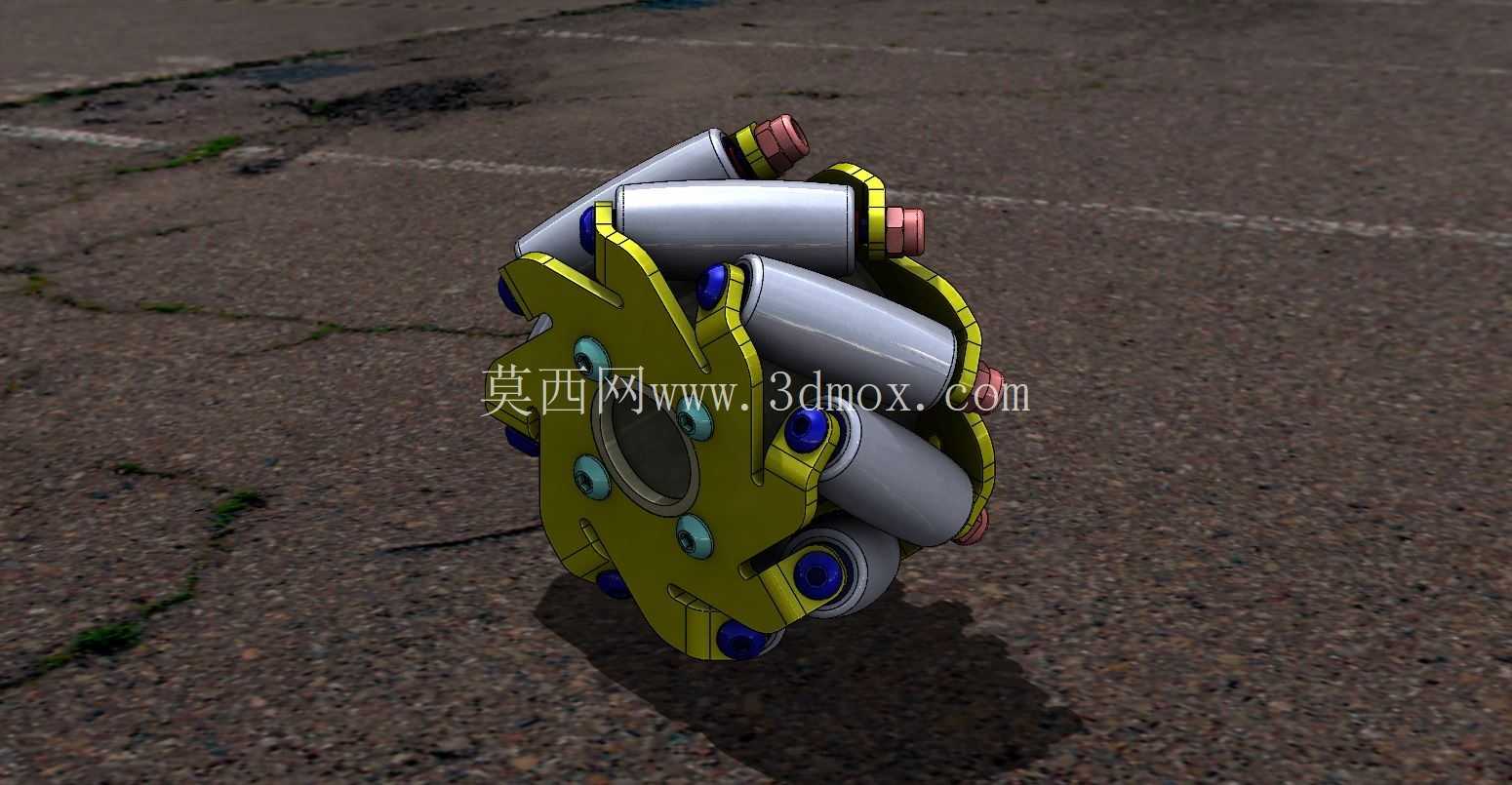

　　从结构设计逻辑来看，这款轮体的主体支撑采用辐板式轮毂结构，轮毂上预留了与驱动轴连接的安装孔位，孔位的同轴度公差控制在0.02mm以内，保证轮体高速转动时不会出现偏摆抖动。周向排布的辊子通过独立的销轴固定在轮毂的安装支座上，每个辊子的安装角度经过反复校核，确保辊子外轮廓的包络面形成完整的圆柱面，避免轮体滚动时出现高低起伏的颠簸感。辊子外层采用聚氨酯包胶材质，既具备足够的承载能力，又能提供合适的地面摩擦力，减少辊子与地面接触时的打滑概率，同时包胶材质具备一定的缓冲性能，能吸收地面不平整带来的小幅振动，降低底盘上搭载的精密设备受振动影响的风险。

　　在安装边界方面，这款轮体的径向尺寸经过优化，在保证单轮额定承载能力的前提下，尽可能压缩了轮体的径向占用空间，适配不同高度限制的移动底盘设计需求。轮毂中心的安装孔采用标准键槽连接结构，可直接匹配市面常见的减速电机输出轴规格，不需要额外定制转接法兰，降低底盘集成的设计成本。轮体的轴向宽度控制在合理范围内，多轮排布时轮体之间不会出现运动干涉，同时预留了足够的安装间隙，方便后期对辊子进行维护更换——当单个辊子出现磨损时，只需要拆卸对应位置的固定销轴，就能单独更换损坏的辊子，不需要整体更换轮体，大幅降低后期运维成本。

　　实际应用中，这类麦克纳姆轮通常以四个为一组搭配使用，按照左前轮、右前轮、左后轮、右后轮的位置分别采用左旋、右旋辊子交错排布，通过运动控制器给每个轮体的驱动电机发送不同的转速指令，就能分解出不同方向的合力。比如当四个轮体同速同方向转动时，底盘实现直线前行或者后退；当对角轮体反向同速转动时，底盘可以实现原地零半径旋转；当左右侧轮体反向同速转动时，底盘可以实现横向平移，这种移动特性在仓储AGV对接货架、产线转运车精准对位工位、特种作业机器人在狭窄舱室内移动等场景下，能大幅提升作业效率，减少移动过程中的空间占用。

　　设计过程中需要重点关注辊子的受力分布，由于每个辊子在轮体转动过程中是交替接触地面，单辊子的瞬时承载能力需要满足整轮额定载荷的1.2倍以上，避免辊子受冲击载荷出现断裂。同时辊子的转动阻尼需要控制在合理区间，阻尼过大会增加驱动电机的功率损耗，阻尼过小则容易在移动过程中出现辊子空转打滑，影响移动精度。轮毂的材质选用高强度铝合金，在保证结构强度的前提下尽可能降低轮体自身重量，减少驱动电机的负载，提升底盘的有效承载能力。轮体上所有的转动销轴都采用不锈钢材质，配合自润滑轴承，不需要频繁加注润滑脂就能保证长时间的顺畅转动，适应车间内多粉尘、少量油污的复杂作业环境。
