台式普通卧式金属切削车床结构

　　这套三维结构围绕小型卧式车床展开，呈现的是机械加工车间中最常见的一类通用切削设备。车床在设备维修、模具加工、教学实训、小批量零件试制以及五金件生产中使用频率很高，尤其适合轴类、盘套类、螺纹件和小尺寸回转体零件的外圆、内孔、端面、锥面及成型面加工。模型没有把设备抽象成简单外形，而是将床头箱、床身导轨、溜板箱、刀架、尾座、手轮、操作杆、底座柜体等关键部位按装配关系组织起来，能够直观反映普通车床从动力输入、主轴装夹、刀具进给至尾座顶持的完整加工逻辑。

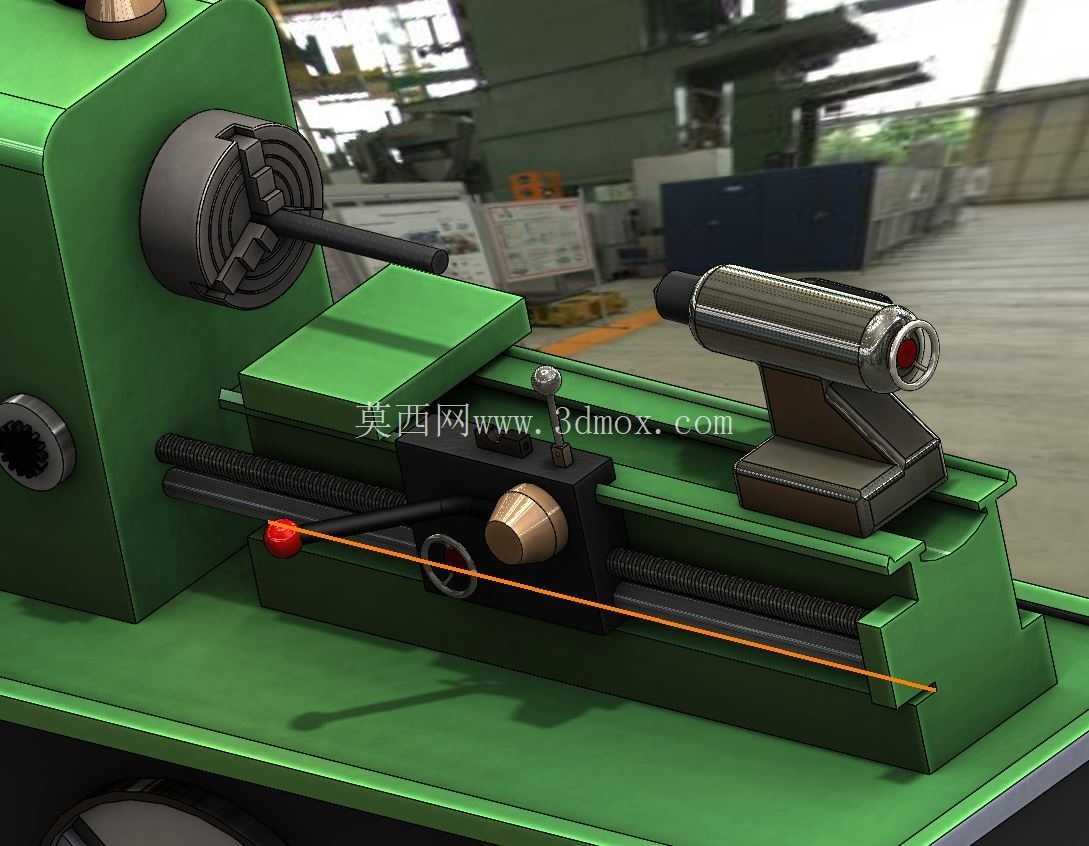

　　从实际用途看，卧式车床的核心价值在于通过工件旋转与刀具直线进给的相对运动完成材料去除。床头箱部分承担主轴转速变换和扭矩输出，前端用于安装卡盘或夹具，是工件定位和旋转的基准区域；床身上的导轨承担纵向导向，要求直线度、平行度和耐磨性能稳定；溜板箱沿床身移动，带动中滑板和小滑板实现纵向、横向及微量斜向进给；四方刀架用于装夹外圆刀、切槽刀、螺纹刀或镗刀，刀位切换直接影响工序连续性；尾座则通过套筒顶尖支撑长轴类工件，也可安装钻头、铰刀完成孔加工。模型中这些区域的相对位置清晰，便于在方案评审时讲解加工范围、运动干涉和操作空间。

　　设计思路上，小型台式车床更强调紧凑布局与基础刚性的平衡。床头箱采用箱体式外形，内部通常布置传动轴、齿轮、离合器和变速机构，外部保留手柄、刻度环、观察孔和润滑维护位置；床身导轨需要承受工件、卡盘、刀架和切削力的复合载荷，因此截面形态和支撑间距会直接影响振动表现；溜板与导轨之间的配合面需要保证滑动顺畅，同时控制间隙，避免粗车时让刀；尾座中心线必须与主轴轴线保持同轴，否则长轴顶持时会产生锥度或支承偏差。三维建模时将这些功能边界独立拆分，有利于后续检查装配公差、维护开口和操作件行程。

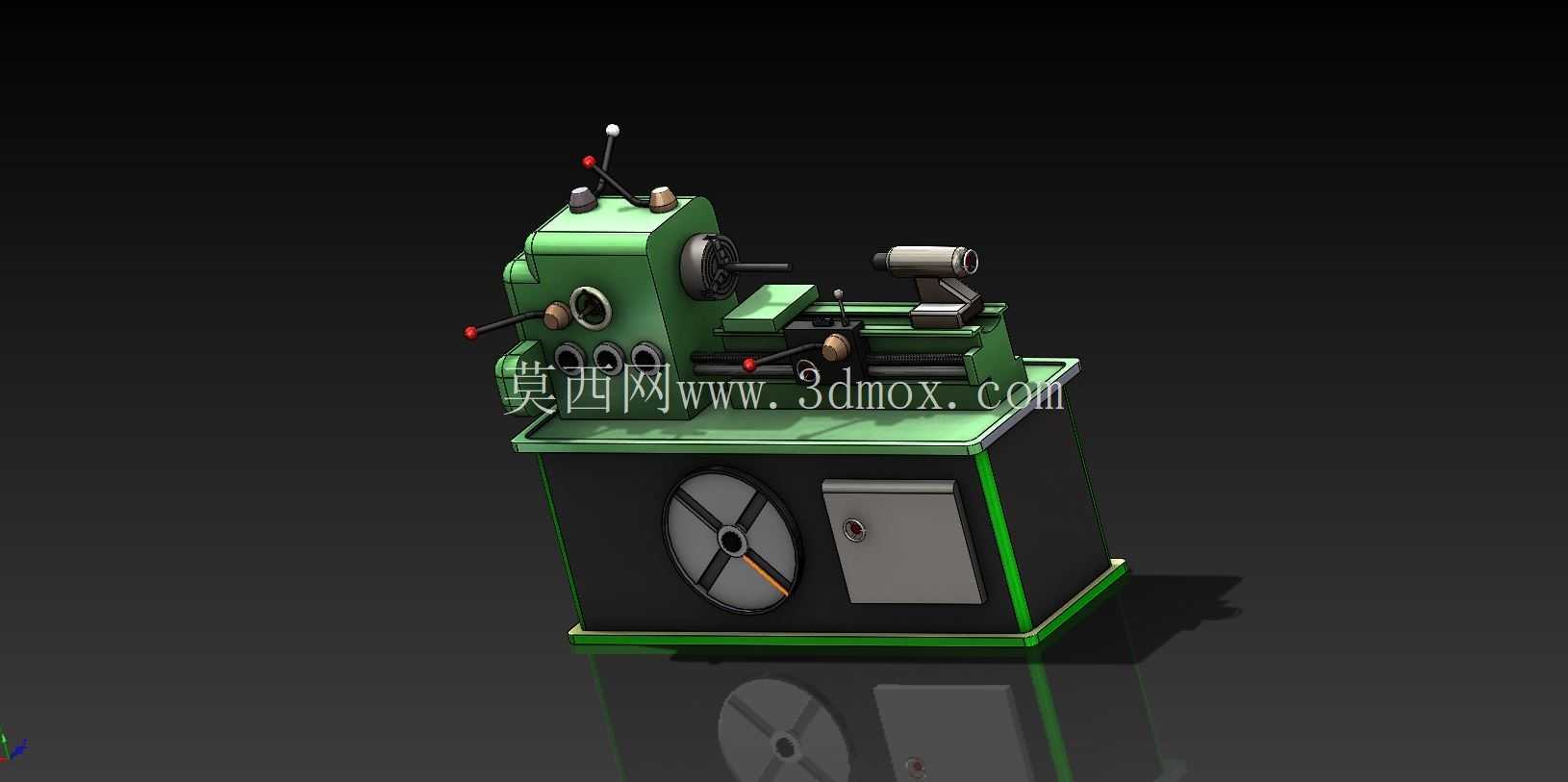

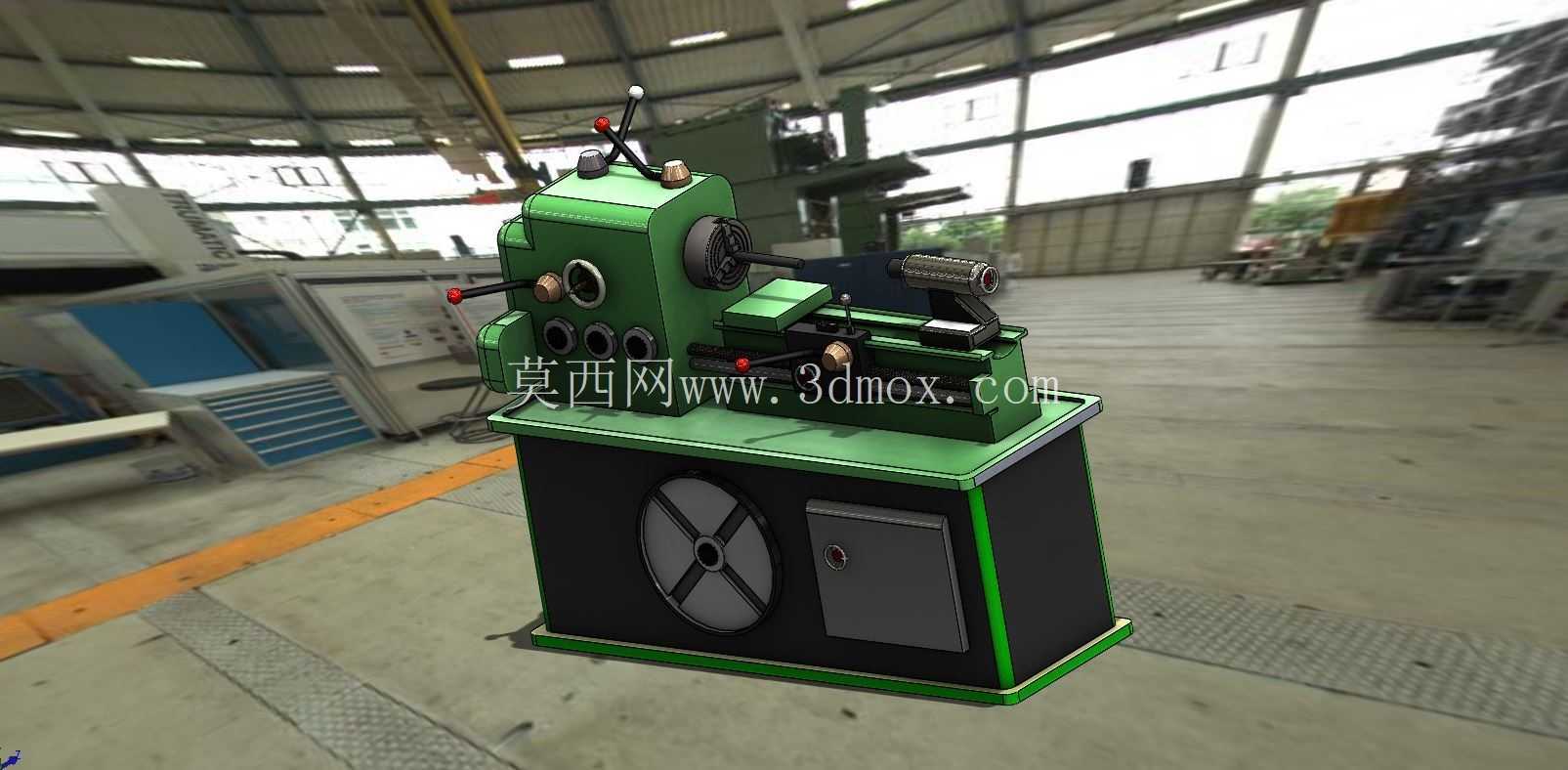

　　外形与安装边界方面，该设备属于台式或小型落地式布局，上部为主机加工区，下部带有柜体或支撑基座，适合放置在固定基础或稳固工作平台上。布置车间时，前端应留出卡盘装卸、工件上下料和操作人员站位空间；左侧和右侧需考虑主轴端、尾座手柄及长料伸出的安全距离；后方要保留电机、电气箱、维护盖板和排屑清理空间；床身长度方向决定最大加工长度，主轴中心至床身平面的高度决定最大回转直径，尾座套筒行程影响钻孔和顶持范围。若用于实训或维修场景，还应在设备周围设置切屑收集、冷却润滑、照明和急停操作位置，避免模型只关注外观而忽略真实安装条件。

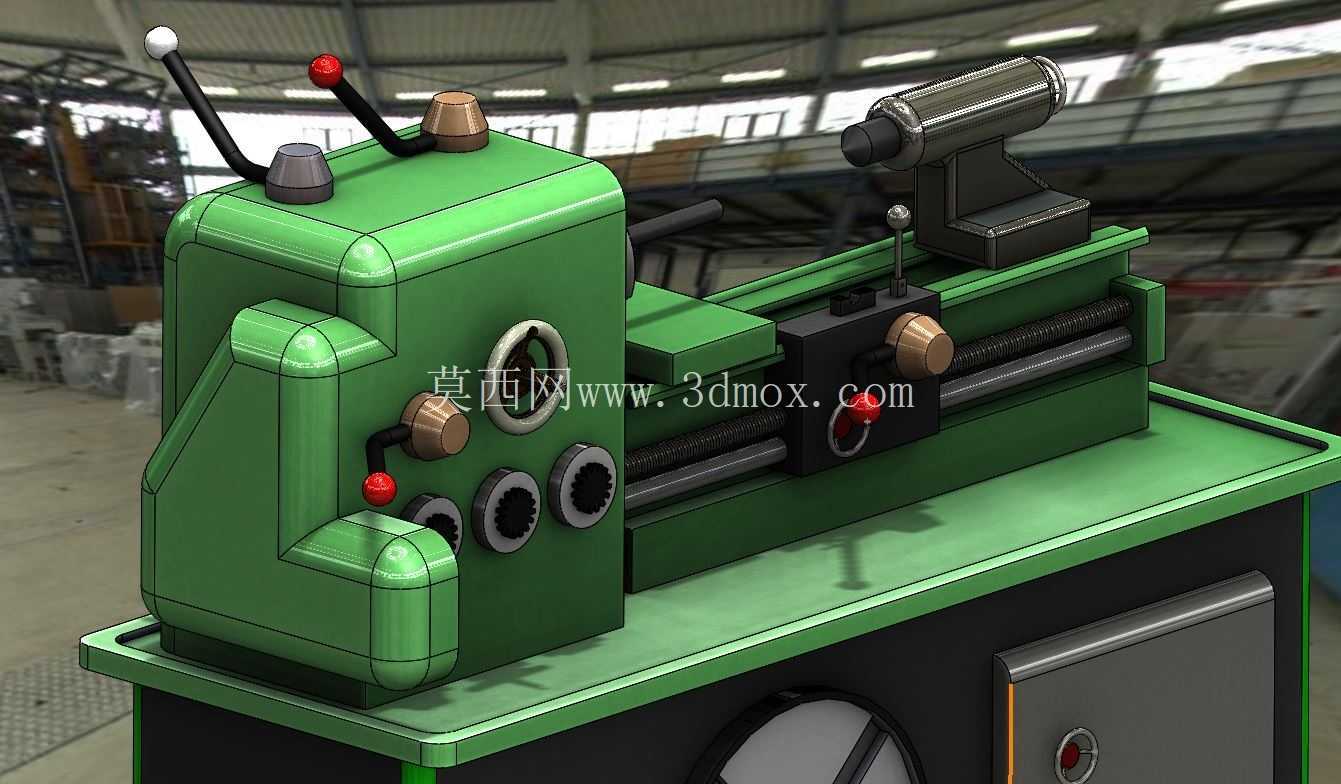

　　结构细节上，操作手柄采用不同颜色和端部形态区分，便于识别主轴变速、进给方向、锁紧和尾座控制等功能；手轮和旋钮布置在人员容易触及的位置，符合普通车床频繁手动调整的使用特点；刀架区域保留了滑板、压紧螺钉和调刀空间，能够体现刀具安装后的高度与角度调整；底座柜体不仅承担承托作用，也可容纳电机、电气元件或储物空间。对三维设计人员而言，这类模型的重点不在单一零件复杂度，而在运动轴线、装配层级、操作人机关系和加工区域之间的协调。

　　在金属切削场景中，车床往往承担首件试制和修配任务。粗加工时关注主轴扭矩、床身刚性和夹具夹紧可靠性；精加工时关注导轨稳定性、进给均匀性和刀架重复定位；螺纹加工时还要关注主轴与进给系统的传动匹配。若将该结构用于设备选型或教学演示，可围绕最大工件长度、最大回转直径、主轴通孔、尾座套筒行程、刀架装刀尺寸和整机占地轮廓进行参数校核。模型通过分区着色和实体化表达，使床头箱、导轨、溜板、尾座与底座之间的层次关系更加明确，既能作为普通车床结构认知资料，也能为后续工程图拆解、运动仿真、车间布局和非标改造提供可靠的三维基础。
