传动用多齿链轮三维结构设计

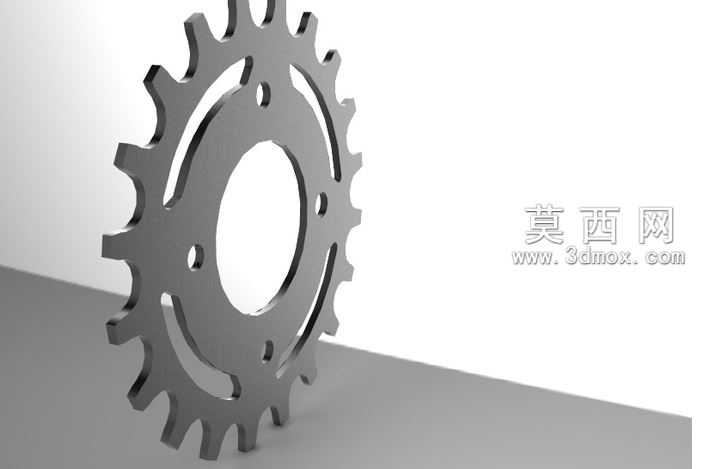

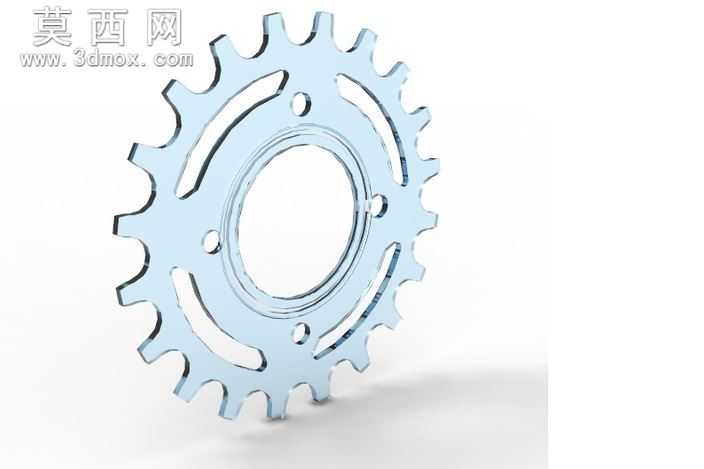

本链轮模型采用三维参数化建模方式完成整体结构构建，建模过程中首先依据链传动啮合原理确定链轮的核心齿形参数，以保证轮齿与对应链条滚子能够实现顺畅啮合，避免传动过程中出现卡滞、跳齿等问题。建模时先绘制链轮的中心基准面，以基准面为草绘平面绘制链轮的分度圆、齿顶圆、齿根圆基准轮廓，通过参数化方程生成符合啮合标准的渐开线齿形轮廓，保证每个轮齿的齿距、齿厚、齿槽弧度完全一致，确保传动过程中受力均匀。完成齿形轮廓草绘后，通过拉伸特征生成链轮的基础盘体结构，随后对中心安装孔进行精准定位，中心孔尺寸匹配对应传动轴的安装公差要求，同时在盘体上均匀分布多个安装定位孔，用于链轮与轮毂或传动法兰的紧固连接，保证链轮安装后的同轴度，减少高速传动时的径向跳动。模型构建过程中对轮齿边缘、孔位边缘均做了合理的圆角过渡处理，既还原了实际机加工零件的工艺特征，也避免了应力集中问题，提升零件的结构强度。材质设置上选用了合金钢材质，赋予模型金属哑光质感，同时对轮齿啮合面做了细微的粗糙度处理，还原实际零件经过机加工后的表面状态，渲染阶段采用柔和的侧光照明，清晰展现链轮的齿形轮廓、盘体结构以及各孔位的分布特征，突出零件的机械质感。该链轮作为链传动系统的核心从动/主动零件，整体结构紧凑，盘体上开设的减重槽在保证结构强度的前提下有效降低了零件自身重量，适配中低速重载的传动场景，可用于通用机械设备的传动系统中，建模过程严格遵循机械设计标准，各结构尺寸符合链传动的设计规范，能够直接用于装配验证、运动仿真以及后续的工程图导出加工。
