工业传动用辐条式单槽滑轮结构设计

这类辐条式滑轮在轻载传动、物料输送、小型起重导向场景中应用十分广泛，不同于重型设备用的厚腹板滑轮，该结构优先平衡了自重与承载能力，在满足径向载荷要求的前提下尽可能削减了非受力区域的材料用量，适配对安装重量有要求的轻型设备工位。从实际使用场景来看，这类滑轮常配套圆截面绳索、尼龙绳或者细钢丝绳使用，既可以作为定滑轮改变力的传递方向，也可以作为动滑轮组的组成单元降低牵引端的受力，在小型工装夹具、实验室输送装置、民用小型起重工具、自动化产线的物料导向工位都能见到同类结构的应用。

设计阶段首先要明确绳索的适配直径，轮槽的圆弧半径需要比配套绳索的公称半径大5%到8%，既不能因为槽型过窄卡滞绳索造成额外磨损，也不能因为槽型过宽导致绳索在槽内出现横向窜动，影响传动过程的稳定性。轮缘的厚度需要根据额定载荷下的接触应力核算，避免绳索长期挤压造成轮缘边缘崩缺，轮槽的表面粗糙度需要控制在Ra3.2以内，降低绳索滑动过程中的摩擦损耗，延长配套绳索的使用寿命。

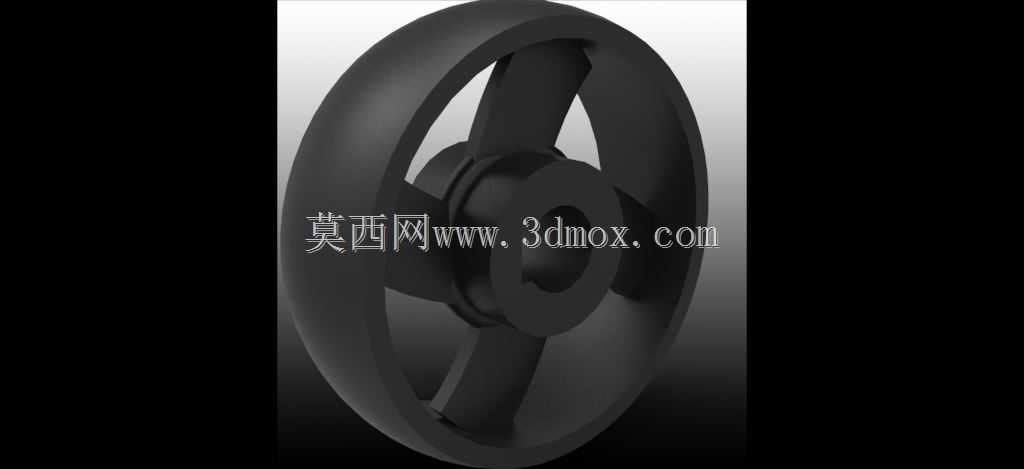

中间的轮毂部分是整个滑轮的安装基准，内孔需要根据配套的转轴直径做公差匹配，如果是滑动配合的安装场景，内孔公差可以选H7，如果是配套轴承做转动连接，内孔公差需要匹配轴承外圈的配合要求，通常选K7过渡配合保证轴承安装后不会出现跑圈问题。轮毂的轴向长度需要大于轮缘的轴向宽度，保证安装后转轴的受力面足够，不会因为局部应力集中造成轮毂开裂。连接轮毂和轮缘的三根辐条采用等截面矩形结构，沿周向120度均匀分布，这种三辐条结构相比四辐条或者六辐条结构，在同等材料用量下的抗扭和径向抗弯能力更均衡，注塑或者浇铸成型的时候也更容易保证充模均匀，不会因为辐条过多造成局部缩孔缺陷。辐条和轮毂、轮缘的连接位置都做了大圆角过渡，避免应力集中在交变载荷下出现疲劳裂纹，这一点在频繁正反转的传动场景中尤为重要，很多早期失效的滑轮都是因为过渡圆角过小，长期受载后在连接位置萌生裂纹最终断裂。

安装边界方面，这类滑轮的轴向安装空间只需要预留出轮毂长度加两侧固定挡圈的厚度即可，径向空间需要保证轮缘外侧距离周边固定结构至少有1.5倍绳索直径的间隙，避免绳索摆动过程中剐蹭周边设备。如果是作为导向轮使用，安装时需要保证滑轮的轮槽中心面和绳索的进出方向完全重合，偏角不能超过2度，否则会造成绳索和轮槽边缘的单侧磨损，既会缩短绳索寿命，也会让滑轮承受额外的轴向力，损坏配套的转轴或者轴承。

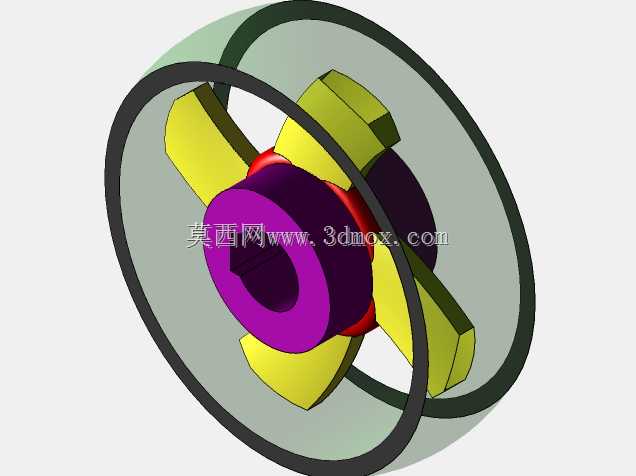

从建模逻辑来看，这类回转类零件优先采用旋转特征做出基础的轮缘、轮毂轮廓，再通过拉伸切除做出单根辐条的截面，之后沿中心轴圆周阵列得到三根均匀分布的辐条，最后对所有锐边做倒圆角处理，建模过程中需要注意轮槽的截面轮廓要和绳索的接触轨迹匹配，不能出现折线或者台阶，否则会造成绳索接触应力集中。如果是用于3D打印制作原型，还需要在辐条位置适当增加10%左右的打印填充率，保证辐条的抗弯强度满足测试要求；如果是用于批量注塑生产，建模时需要在轮毂和轮缘的位置预留均匀的拔模斜度，辐条的拔模方向要和开模方向保持一致，避免出现倒扣结构增加模具复杂度。

实际选型时需要注意，这类三辐条滑轮不适合重载冲击的场景，比如大吨位起重设备、矿山牵引设备这类载荷波动大的工况，应该选择腹板加强型的滑轮，但在轻载、高速、对转动惯量有要求的场景下，这种结构的优势非常明显，更低的自重意味着更小的启动惯量，传动过程的响应速度更快，能量损耗也更低。比如在自动化分拣线的摆轮导向机构、小型无人机的绳索投放机构、教学实验用的力学演示装置中，这类轻量化滑轮的适配性远高于厚重的金属腹板滑轮。日常维护时只需要定期检查轮槽的磨损情况，当轮槽的磨损深度超过1mm或者出现明显的台阶磨损时，就需要及时更换滑轮，避免磨损后的槽型卡滞绳索造成设备故障；轮毂内孔如果是直接和转轴配合的结构，需要定期添加润滑脂降低摩擦，如果是配套轴承的结构，只需要按照轴承的维护周期补充润滑即可，不需要额外对滑轮本体做特殊维护。
