电力变压器用弧形支撑叉垫片结构设计

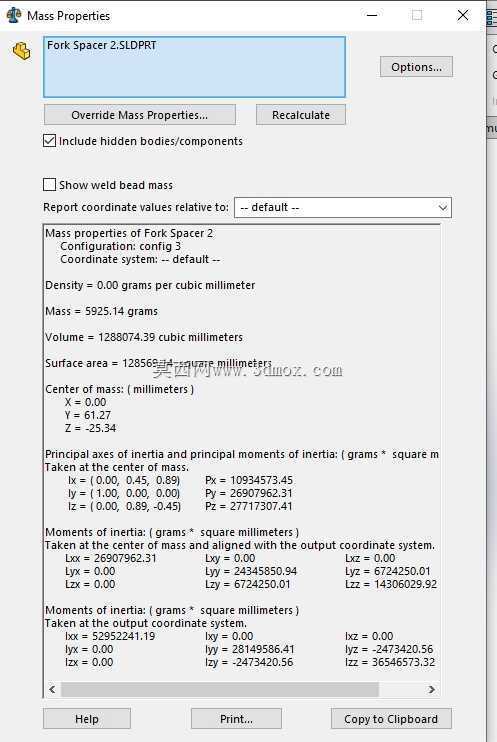

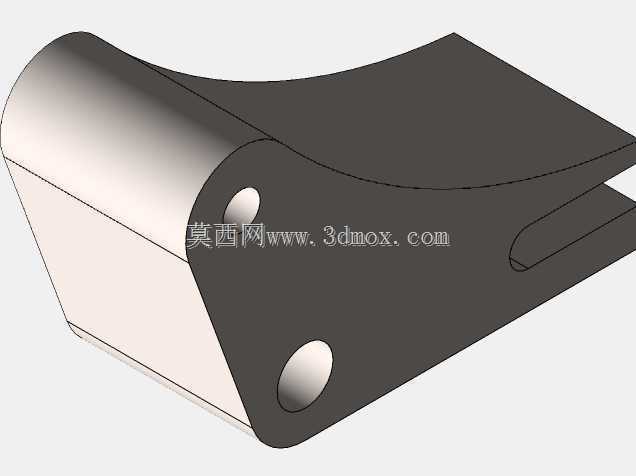

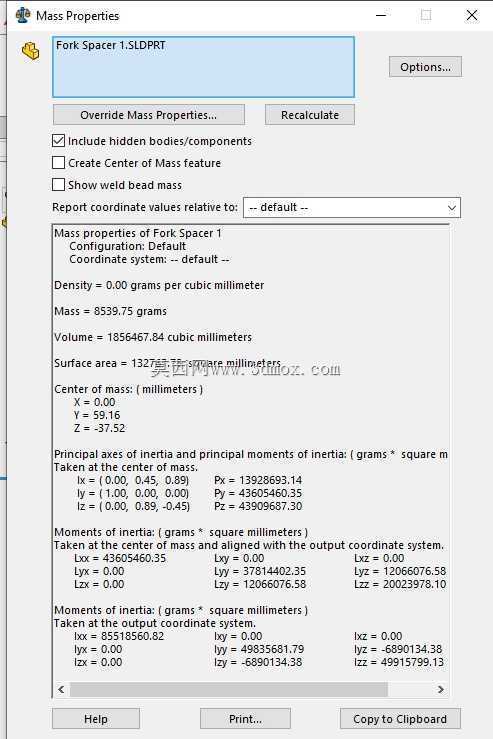

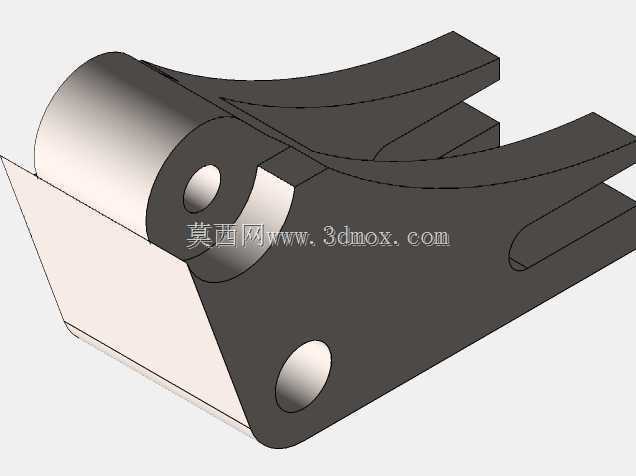

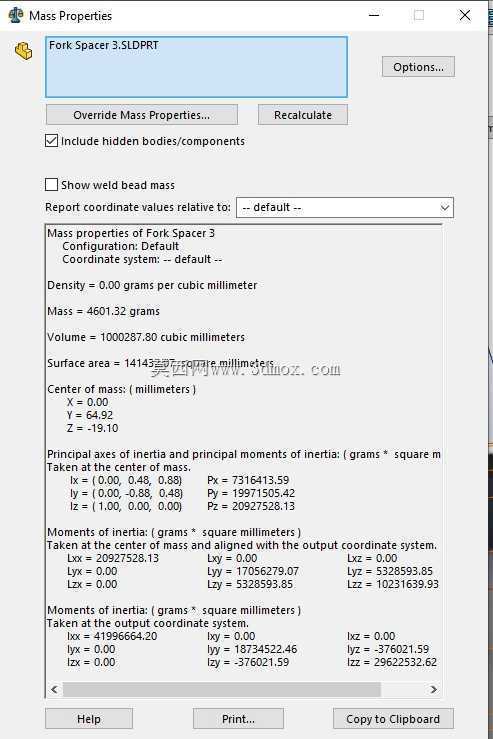

　　在电力输配系统的变压器装配环节，这类叉形垫片属于线圈与夹件之间的核心支撑定位零件，日常运维中更换频次不低，主要承担绕组端部的轴向压紧、径向限位作用，避免变压器运行过程中因电磁振动、短路电动力冲击出现绕组位移、绝缘磨损的问题。从结构形态来看，该零件采用弧形贴合面设计，上表面的圆弧曲率完全匹配变压器绕组端部的绝缘筒外轮廓，安装后可以实现面接触支撑，相比传统平垫片的线接触受力形式，能有效分散压紧力，避免局部应力集中戳破绝缘层，这一点在大容量电力变压器的绕组固定结构中尤为关键——如果支撑件接触面积不足，短路瞬间的轴向电动力可达数吨，很容易造成绝缘件破损引发匝间短路故障。零件的叉形开口结构是为了适配夹件上的定位焊柱，

　　安装时可以直接卡入焊柱位置，不需要额外的避让加工，两个同轴的安装通孔用于穿设拉紧螺栓，孔位的同轴度公差控制在0.1mm以内，避免螺栓穿装时出现别劲问题，同时孔边做了0.5mm的倒角处理，既可以去除冲压或机加工产生的毛刺，也能避免螺栓紧固时刮伤螺栓表面的镀锌层，影响防腐性能。设计这类零件的时候，首先要确认的是安装边界尺寸：弧形面的曲率半径要和对应型号变压器的绕组外径完全匹配，零件的整体厚度要根据绕组端部到夹件的安装间隙确定，通常预留0.2-0.3mm的压缩量，保证压紧后支撑件不会出现虚接；叉口的开口宽度要比夹件上的定位凸台宽度大0.15mm左右，既保证安装时可以顺利卡入，又不会因为间隙过大出现横向窜动。

　　建模过程中先绘制零件的侧视轮廓草图，确定弧形面半径、叉口深度、安装孔中心距这些核心参数，再通过拉伸凸台生成基体，之后对安装孔进行切除拉伸，最后对所有锐边进行倒圆角处理——这里要注意，和绝缘件接触的所有棱边都要做R0.3以上的圆角，不能保留尖锐棱角，防止长期振动过程中棱角割伤绝缘纸。从实际应用场景来看，这类垫片不仅用在新变压器的生产装配线上，在老旧变压器的吊芯检修作业中也属于常换备件，因为长期运行中绝缘件会出现一定的收缩，原有垫片可能出现松动、压溃的情况，更换适配尺寸的叉垫片可以快速恢复绕组的压紧力，延长设备的使用寿命。零件的材质通常根据使用位置确定，靠近铁芯侧的支撑件多采用环氧层压玻璃布板材质，兼具绝缘性能和结构强度，

　　夹件外侧的定位垫片也可采用镀锌钢板材质，但和绕组接触的一侧必须加垫绝缘衬垫，避免形成闭合磁路产生涡流损耗。结构设计时还要考虑零件的通用性，同一系列不同容量的变压器如果绕组外径接近，可以通过调整垫片厚度来适配安装间隙，减少备件的种类，降低生产和运维的库存压力。安装孔的位置设计要避开夹件上的加强筋、焊接凸起位置，保证垫片安装后可以完全贴紧夹件平面，不会出现悬空翘起的问题，叉口的两个侧边要做平行度校验，避免卡入定位柱后出现歪斜，导致支撑面倾斜，受力不均。在建模的细节处理上，弧形支撑面的表面粗糙度要控制在Ra3.2以内，保证和绝缘筒表面贴合紧密，不会因为表面凹凸造成局部点接触，安装孔的内壁粗糙度控制在Ra6.3即可，满足螺栓穿装的顺滑要求即可，不需要过高的加工精度造成成本浪费。
