Xh-m609配套DC-DC升压模块防护外壳

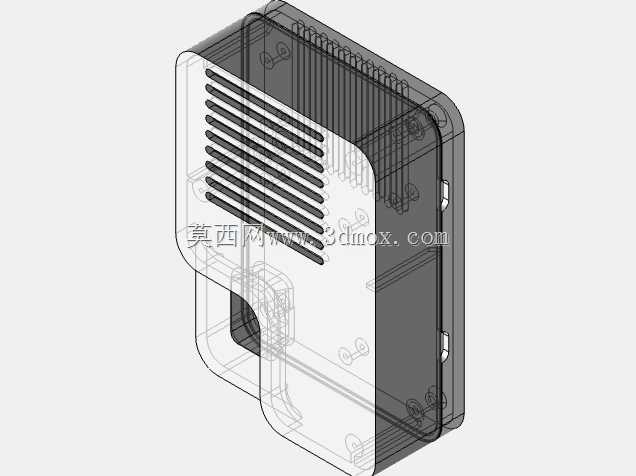

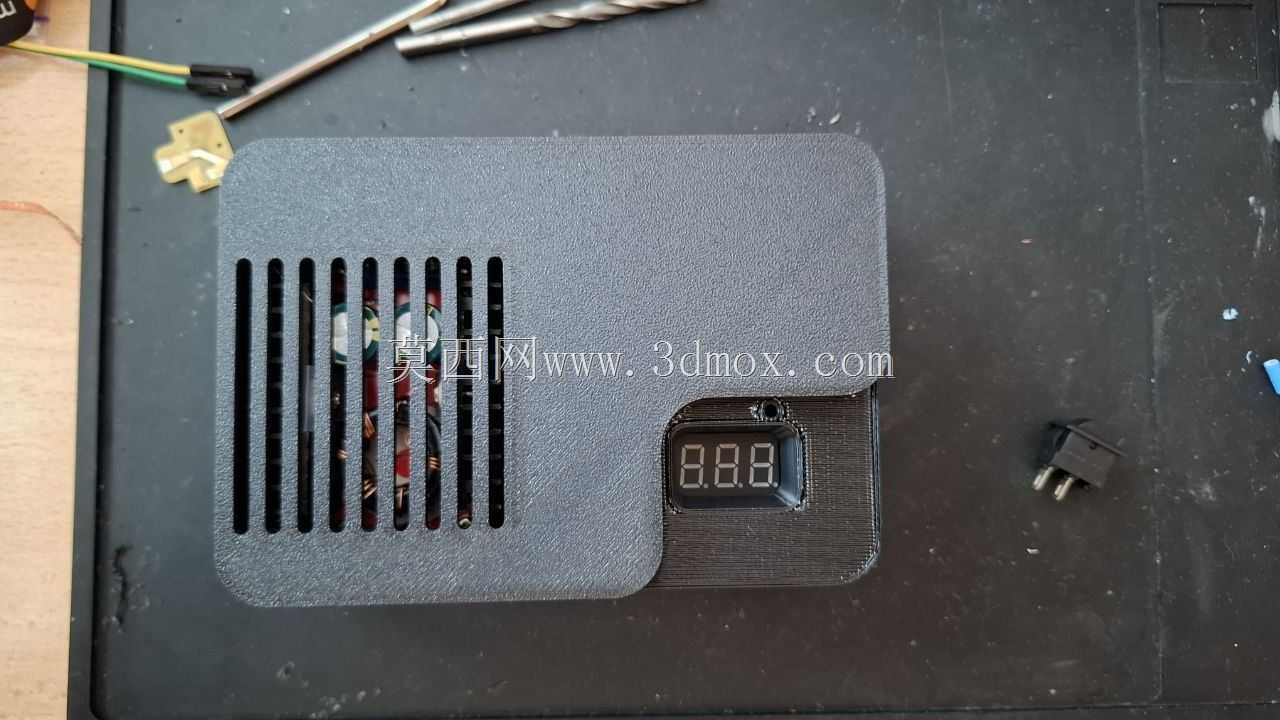

　　在小功率直流升压供电的DIY项目、小型桌面电子设备改装、户外便携供电装置搭建场景中，裸露的DC-DC升压模块往往面临积灰短路、引脚误碰、外力磕碰损坏PCB与元件的风险，这款适配Xh-m609 150W简易款DC-DC升压模块的外壳，正是针对这类应用痛点做的结构适配设计。从实际使用场景出发，外壳采用半透明可视化的结构设计思路，不用拆开上盖就能直接观察模块上数码管的电压显示数值、指示灯工作状态，日常调试参数、排查故障时不需要反复拆装壳体，大幅降低现场调试的操作成本。

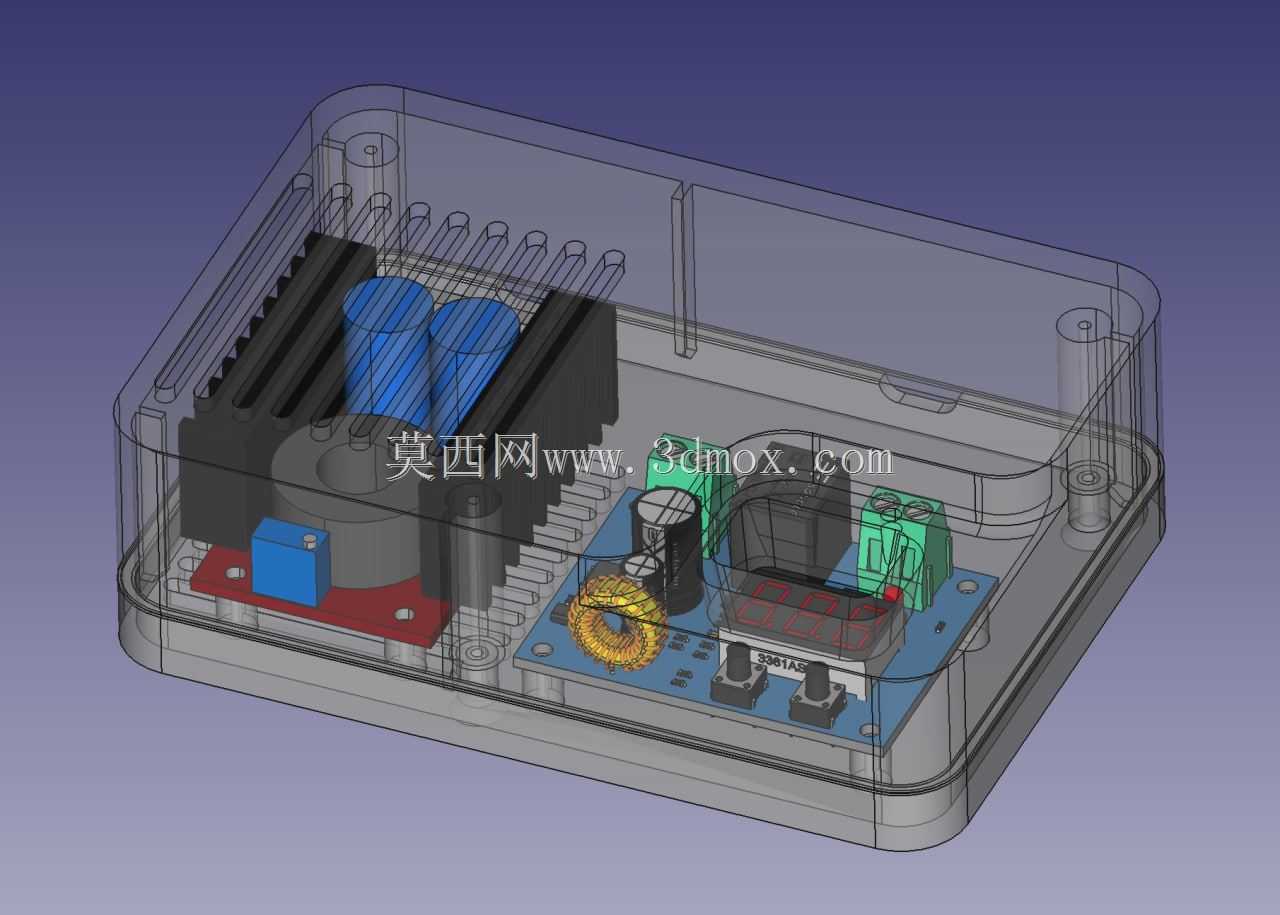

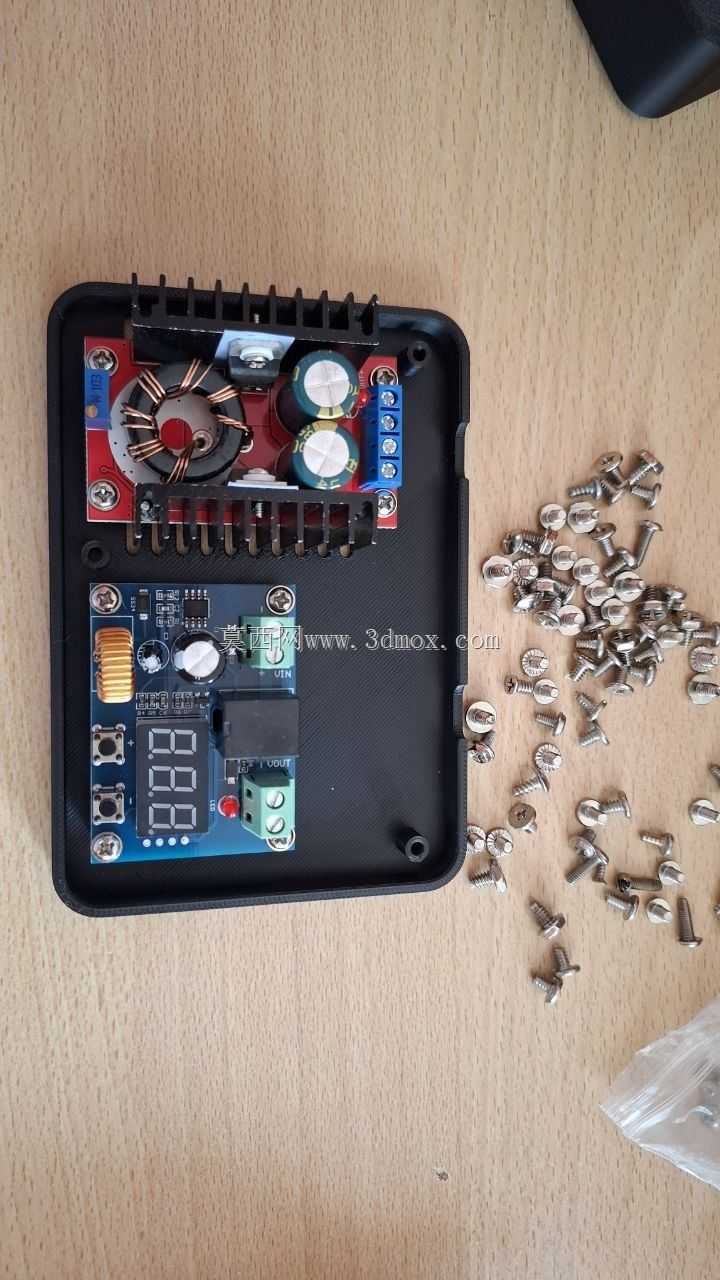

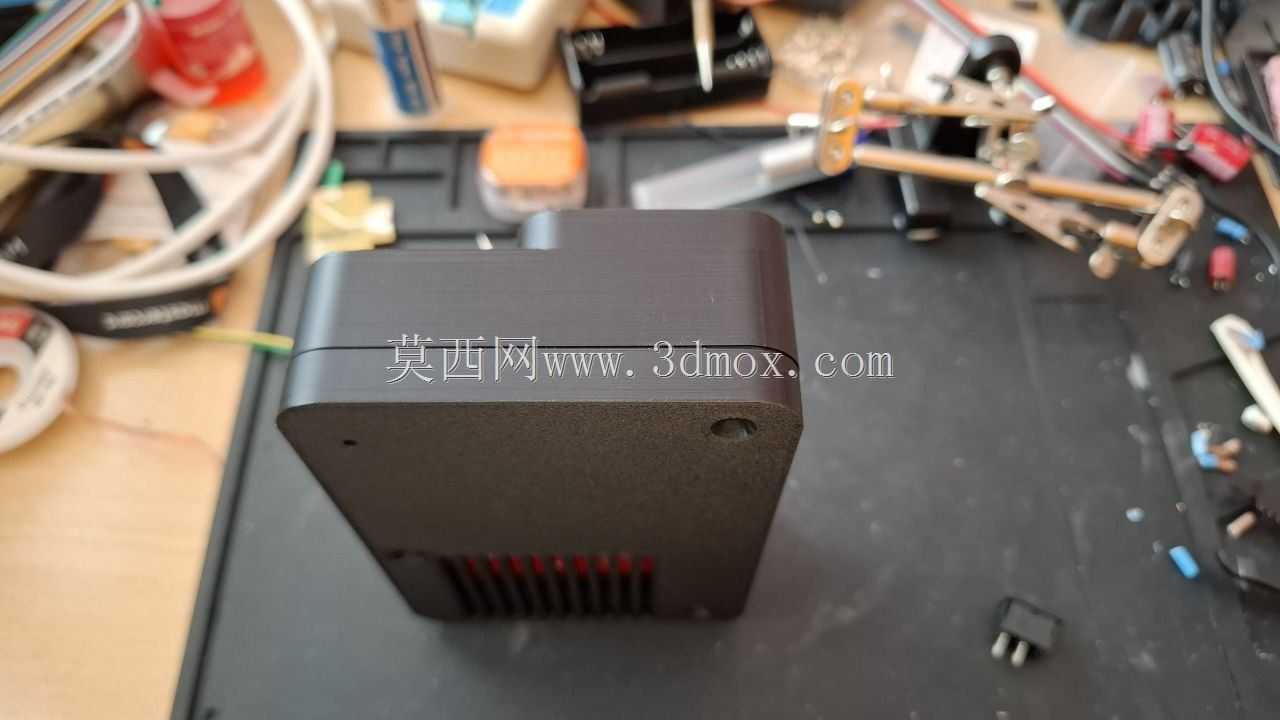

　　内部腔体的空间预留完全匹配两块组合安装的PCB板布局，针对板上的大体积元件做了精准的避让槽设计：高压侧的铝制散热鳍片预留了足够的竖向空间，不会因为壳体挤压导致散热片变形压碰周边电容；两个大容量电解电容的位置做了环形限位筋，装配后电容不会因为设备晃动出现引脚受力脱焊的问题；磁环电感、功率MOS管、接线端子的位置都对应做了定位凸台，PCB装入后不需要额外打胶就能实现初步固定，配合底部的螺丝柱可以完成板件与壳体的刚性连接，避免运输震动过程中板件移位。外壳的安装边界做了通用化设计，底部四角预留了标准的沉头安装孔，可以直接固定在3D打印的设备机架、亚克力安装板、铝合金型材框架上，孔位间距适配常见的小型电子模块安装尺寸，不需要额外做转接板就能完成装配。上盖与下壳的配合采用卡扣加定位槽的组合结构，侧边做了0.3mm的配合间隙，既保证装配后上下壳不会出现错位缝隙，又能在需要检修模块时不用借助工具就能徒手拆开，兼顾防护性与维护便利性。

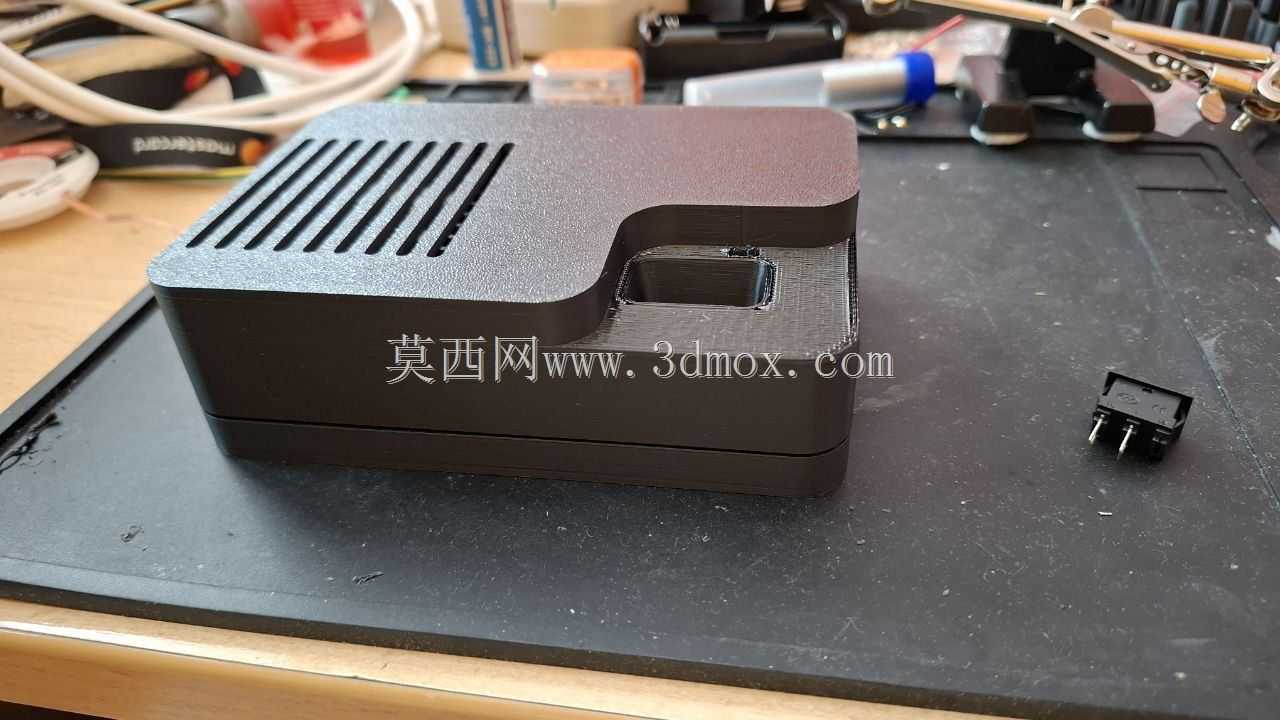

　　针对模块的接线需求，外壳侧边对应输入、输出接线端子的位置预留了穿线缺口，线材接好后可以直接从缺口引出，不会出现上盖压线导致线材绝缘层破损的问题；同时在散热片对应的上盖位置做了细密的格栅式通风槽，既可以阻挡大体积的金属碎屑、灰尘掉入模块内部造成短路，又能形成自然对流的散热通道，保证模块满功率150W运行时，壳体内的热量可以及时散出，不会因为密闭空间导致热量累积触发模块过温保护。设计过程中充分考虑了3D打印的工艺特性，所有壳体壁厚统一设置为2mm，没有小于45度的悬空结构，打印时不需要添加支撑就能完成成型，拐角位置全部做了R2的圆角过渡，既避免打印过程中出现应力开裂，也不会因为尖锐边角划伤装配人员的手部。

　　内部的限位筋高度统一设置为3mm，既能够实现元件的限位固定，又不会过多占用腔体内部的散热空间，PCB板与壳底之间预留了2mm的间隙，避免板底焊点直接接触壳底造成磨损短路，同时也能让板底的空气形成流通，带走板底元件工作产生的热量。在实际的设备适配场景中，这款外壳可以直接用在便携锂电升压供电装置、小型桌面功放供电模块、太阳能板低压升压充电装置里，解决裸露模块的安全防护问题，统一的外形尺寸也方便在多模块组合的设备里做排布安装，不需要针对每个模块单独设计固定结构。
