360联动切割机刀具识别安装基座结构

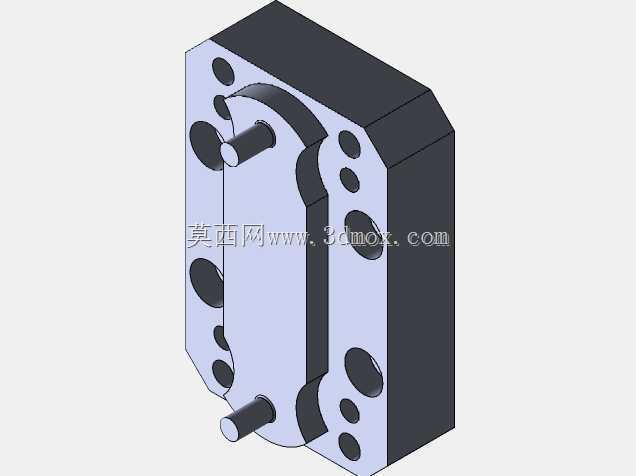

　　在多轴联动切割加工场景中，刀具识别区域的安装基座是保障加工精度的核心结构件，本次设计的基座结构专门适配360°联动类切割设备的刀具识别工位，承担定位、支撑、配合传感识别的多重作用。从实际产线应用来看，这类基座多安装在切割设备的刀库侧方或者主轴进给路径的识别点位，当设备完成换刀动作后，主轴携带刀具移动到该基座的对应识别范围内，基座上的定位结构可以对刀具的安装姿态进行物理限位校准，同时配合设备内置的识别传感器完成刀具型号、长度、刃口状态的检测，避免错刀、装夹偏移导致的加工报废问题。设计过程中首先考虑的是安装边界的适配性，整体采用近似矩形的块式主体结构，一侧为平整安装面，可直接通过螺栓固定在设备的安装立板上，

　　安装面周边均匀布置多组不同直径的安装孔，其中大直径孔为螺栓穿装孔，小直径孔为定位销孔，安装时先通过定位销完成基座与设备安装面的位置校准，再穿装螺栓完成紧固，可将安装后的位置公差控制在0.02mm以内，避免长期运行受设备振动影响出现位置偏移。基座朝向刀具识别侧的型面采用仿形设计，中间区域为内凹的让位槽，可容纳刀具柄部以及识别传感器的探测端伸入，两侧突出的定位凸台分别设置上下两个圆柱定位销，当刀具移动到识别位时，刀具夹座上的对应定位孔可与这两个圆柱销完成嵌合，实现机械硬定位，消除主轴进给带来的位置误差，保证识别传感器每次采集数据时刀具都处于固定的空间坐标点上。结构的厚度方向经过反复校核，既保证整体刚性满足频繁定位碰撞的受力需求，

　　又不会占用过多的设备内部空间，让位槽的深度根据常用刀具的柄部长度设置，可覆盖该型号360°联动切割机适配的所有规格刀具的识别需求，不会出现刀具柄部与基座干涉的情况。基座上的所有安装孔都做了倒角处理，既方便安装时螺栓、定位销的导入，也能去除加工毛刺避免装配时出现铁屑垫滞的问题，主体结构采用合金钢材质加工，表面做发黑处理提升防锈耐磨性能，定位销采用淬火处理，表面硬度达到HRC55以上，可承受长期反复的定位碰撞而不出现变形磨损。从实际使用场景来看，这类基座结构不仅承担机械定位的作用，其型面设计还兼顾了防呆功能，不同规格的刀具夹座只有在正确姿态下才能与定位销完成嵌合，若刀具装夹方向错误或者拿错刀具型号，定位销无法与夹座孔位对齐，

　　设备就会触发报警停止识别流程，从硬件层面避免错刀事故的发生。在结构设计阶段，还考虑了后期维护的便捷性，定位销与基座主体采用过盈配合加顶丝固定的方式，当长期使用出现定位销磨损时，不需要更换整个基座，只需要松开顶丝更换磨损的定位销即可完成维护，大幅降低设备的运维成本。基座的外形轮廓做了圆角过渡处理，没有尖锐棱角，既避免安装维护过程中划伤操作人员，也能减少应力集中点，提升结构的抗疲劳性能，在设备运行产生持续振动的工况下，不会因为应力集中出现基座开裂的问题。整体结构的受力路径经过优化，定位碰撞产生的冲击力会通过两侧的凸台直接传递到后方的安装面，再分散到设备的整体机架上，不会让基座的薄弱部位长期承受冲击载荷，有效延长结构的使用寿命。
