八毫米表面贴装电子设备固定线轴夹结构

　　在表面贴装类固态电子设备的批量组装与长期运行场景中，线束与卷绕类载带的定位可靠性，直接决定了产线贴装精度与设备内部走线的抗振性能，这款8mm规格的线轴夹，正是针对这类窄幅卷料、细径线束的固定需求开发的结构件。从实际应用场景来看，这类线轴夹主要适配宽度8mm的载带、绝缘卷轴料，常见于电力变压器配套的表面贴装电子模块组装工序，也可用于小型固态电子设备内部的线束导向固定，替代传统胶粘、扎带固定的方式，避免胶层老化脱落、扎带应力集中损伤线皮的问题。

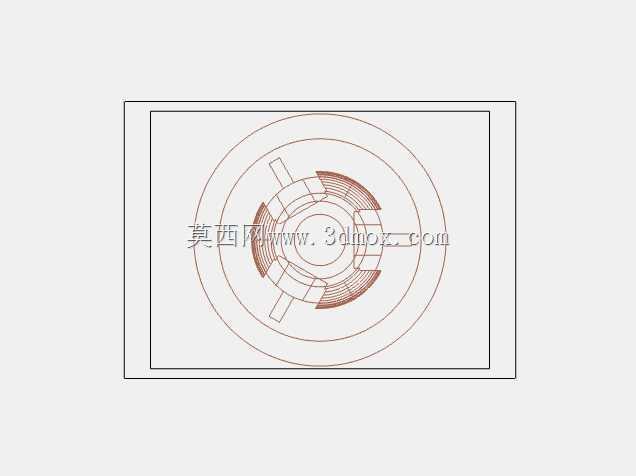

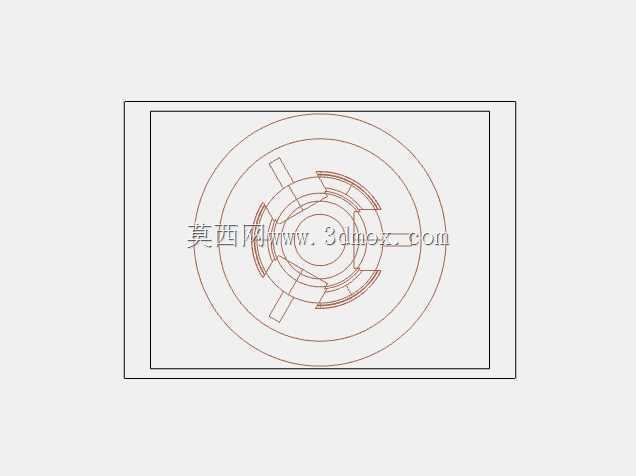

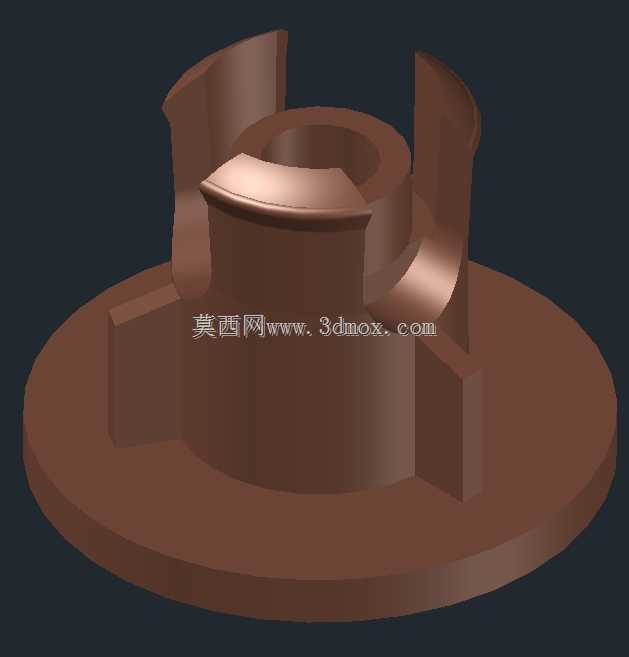

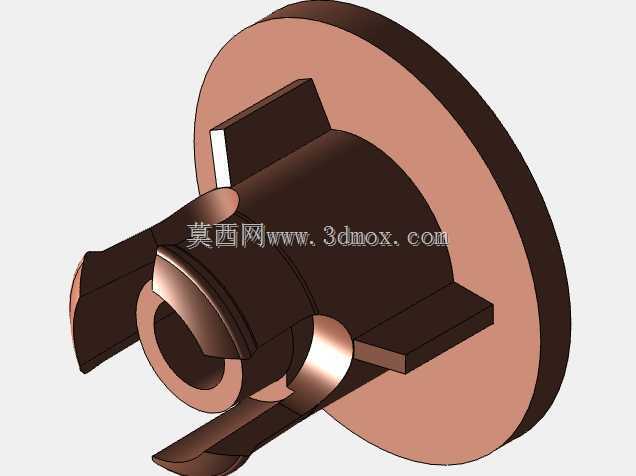

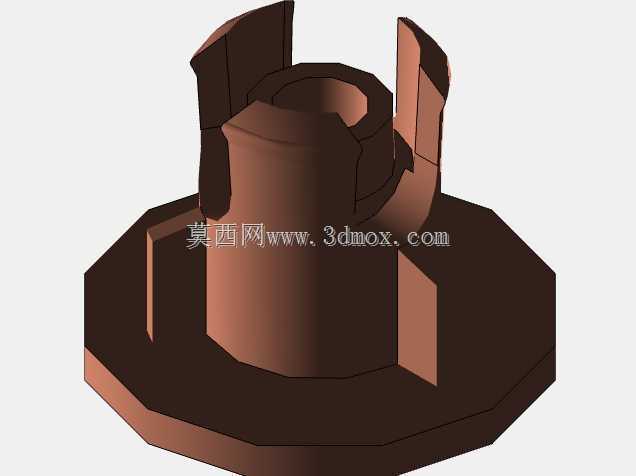

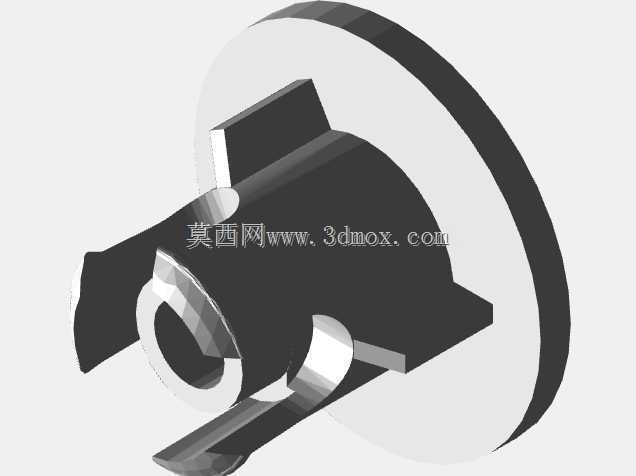

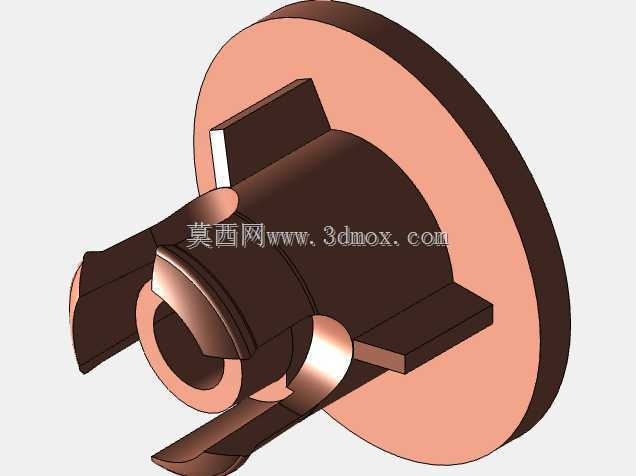

　　从功能特性上看，该结构采用一体化圆盘底座加中心定位柱的设计，底座为平整圆形结构，能够完全贴合设备PCB板或者设备内壁的安装平面，安装时可通过底部粘接、周边卡扣限位或者微型螺丝固定的方式完成装配，不需要额外设计复杂的安装避让结构。中心的通孔结构适配8mm直径的卷轴芯，能够让卷轴穿入后实现周向定位，避免卷轴转动过程中出现径向窜动；周向均匀分布的四个弧形导向翼片，一方面对卷绕在卷轴上的料带、线束起到侧向限位作用，防止料带偏斜脱出卷轴，另一方面翼片的弧形导角设计，能够在料带牵引输送过程中减少对料带边缘的剐蹭，避免料带表层的绝缘层、载带腔体出现刮损，影响表面贴装元器件的取料精度。翼片之间预留的缺口结构，既能够减少结构整体的用料重量，也为料带的端头引出预留了操作空间，组装时不需要将整卷料带完全穿入结构，可直接从缺口位置将料带端头牵出，适配产线快速换料的操作需求。

　　从设计思路层面，这款线轴夹没有采用传统的分体式卡扣锁紧结构，而是选择一体化成型的结构方案，主要是考虑到表面贴装电子设备内部的安装空间十分有限，分体结构的卡扣装配需要预留手指操作空间或者工装操作空间，会额外占用设备内部的排布空间，一体化结构在注塑或者粉末冶金成型时可一次加工完成，不需要后续的组装工序，能够有效降低单件的加工成本，也避免了分体结构装配间隙带来的定位公差累积。结构的所有棱边都做了R0.3以上的圆角处理，一方面是为了避免加工过程中出现应力集中导致的结构开裂，另一方面也防止安装、换料操作时锋利棱边划伤操作人员的手指，或是刮损线皮、料带。

　　从外形尺寸与安装边界来看，该线轴夹的底座直径适配常规8mm卷轴的安装座标准尺寸，中心通孔的直径公差控制在H7级别，能够与标准8mm卷轴芯实现间隙配合，既保证卷轴转动时的顺畅度，又不会出现过大的旷量；整体高度控制在适配100米长度8mm载带卷的容纳范围内，不会因为结构过高导致与设备内部的其他元器件、结构件产生干涉。底座的厚度经过受力校核，在卷轴满卷负载的情况下，底座不会出现翘曲变形，保证长期使用过程中安装面的贴合度，不会因为设备运行过程中的振动导致固定位置偏移。翼片的高度与卷轴上料带的最大卷绕高度匹配，当料带卷绕到最大直径时，翼片依然能够对料带最上层起到限位作用，不会出现料带上层松脱垮塌的情况。在实际选型使用时，只需要确认安装平面的平整范围大于底座直径，安装位置上方预留的高度大于线轴夹整体高度，即可完成装配，不需要额外做其他的结构适配，能够直接嵌入到现有表面贴装电子设备的组装工装、设备内部走线结构中，大幅缩短结构设计的适配周期。
