佳明Nuvi系列GPS球接替换固定夹结构

　　日常车载导航设备的安装适配中，不同批次、不同型号的导航主机往往存在支架接口不通用的问题，尤其是采用球头铰接结构的导航支架，一旦原厂配套的夹扣出现断裂、滑牙或者遗失，很难找到适配的替换件，很多时候用户只能整套更换支架，造成不必要的成本浪费。这款替换夹的设计初衷，就是针对佳明Nuvi30、Nuvi40、Nuvi50这几款主流便携GPS设备的安装需求，做通用化的球头连接适配，不需要改动原有支架的球头基座部分，直接替换原有夹扣就能完成设备固定。

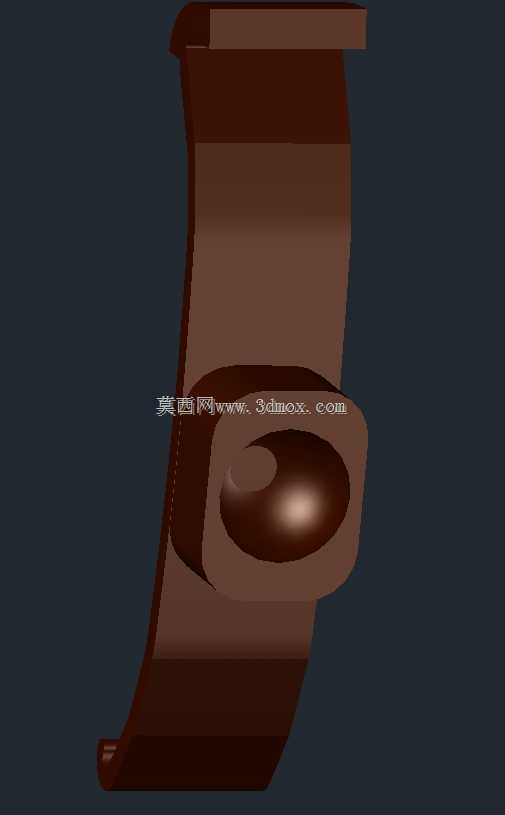

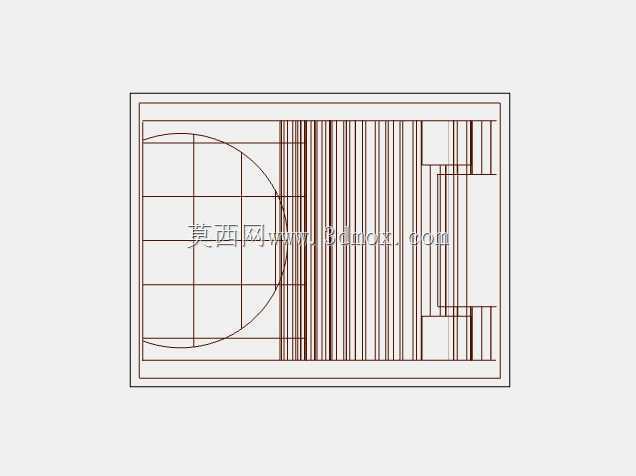

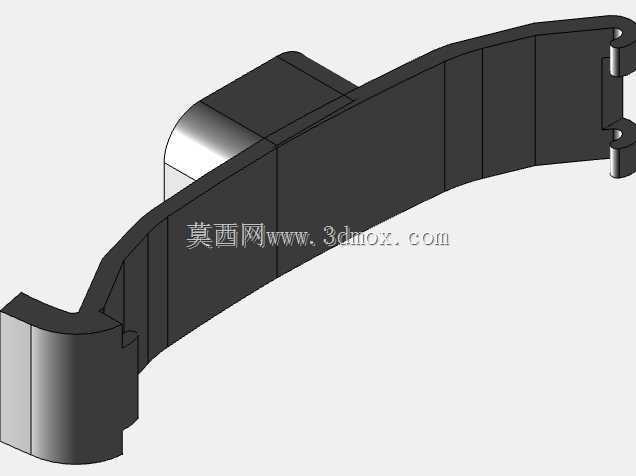

　　从结构设计逻辑来看，整个夹体采用一体化弧形抱合结构，主体曲面完全贴合对应型号GPS设备的背部壳体弧度，安装时不需要额外的紧固件，依靠夹体自身的结构弹性就能卡入设备背部的固定卡槽，两侧的限位卡扣刚好卡在设备壳体的预留卡位上，避免车辆行驶过程中出现颠簸松脱的问题。夹体中部的球头连接座采用标准球径适配设计，和市面上主流的车载支架球头尺寸完全匹配，球窝位置预留了足够的转动余量，安装完成后可以根据驾驶视角需求任意调整导航屏幕的俯仰、旋转角度，不会出现卡位过紧调不动、或者间隙过大屏幕下垂的问题。

　　实际安装边界方面，整个夹体的外轮廓尺寸完全贴合对应型号GPS的背部凹陷区域，安装后不会突出设备侧边，不会遮挡屏幕显示区域，也不会干涉设备侧面的按键、接口操作，充电线插拔、侧边电源键按动都不会被夹体阻挡。夹体上部的延伸压边刚好压在设备背部的上沿防滑区域，下部的两个定位卡脚插入设备背部的预留固定孔内，整个安装过程不需要工具，徒手就能完成拆装，用户如果需要在不同车辆的支架间切换导航设备，只需要按压夹体两侧的解锁位就能取下设备，操作力度控制在成年人单指可操作的范围，不会因为卡扣过紧导致拆装困难，也不会因为卡扣过松导致行驶中设备脱落。

　　从材料选型的工程角度考虑，这类车载配件长期暴露在车内高低温环境下，夏季车内仪表台温度可能达到七十摄氏度以上，冬季低温可能到零下二十度，所以结构设计时特意在卡扣连接位置做了加厚处理，避免长期高低温循环后材料变脆出现断裂。夹体和球头接触的位置做了微凸的摩擦筋设计，不需要额外添加阻尼脂，依靠塑料自身的摩擦系数就能提供足够的转动阻尼，调整好角度后不会因为车辆颠簸出现角度偏移。弧形贴合面的内侧预留了0.1mm的间隙余量，避免不同批次GPS设备的壳体尺寸公差导致夹体装不进去，或者装上之后晃动量过大的问题，这个间隙量刚好可以抵消注塑生产的尺寸公差，同时不会影响夹持的稳定性。

　　在实际使用场景中，这类替换夹除了适配原厂的车载支架之外，也可以适配第三方的同球径出风口支架、吸盘支架、仪表台粘贴支架，不需要针对不同支架做额外的结构修改，只要球头尺寸匹配就能通用。很多用户在原厂夹扣损坏之后，往往因为找不到替换件只能更换整套导航，这款结构的出现刚好填补了这个配件缺口，不需要改动原有设备和支架的任何结构，直接替换安装就能恢复使用，相比整套更换支架的成本要低很多。设计过程中也充分考虑了注塑生产的工艺性，整个夹体没有倒扣结构，采用简单的两板模就能生产，不需要复杂的抽芯结构，生产效率高，成型后的尺寸稳定性好，适合批量生产。夹体的壁厚控制在均匀的2mm范围，不会出现壁厚不均导致的缩水、翘曲问题，成型后不需要做额外的表面处理，直接就能装配使用。
