汤姆4EN52Z1230导航设备外壳结构设计

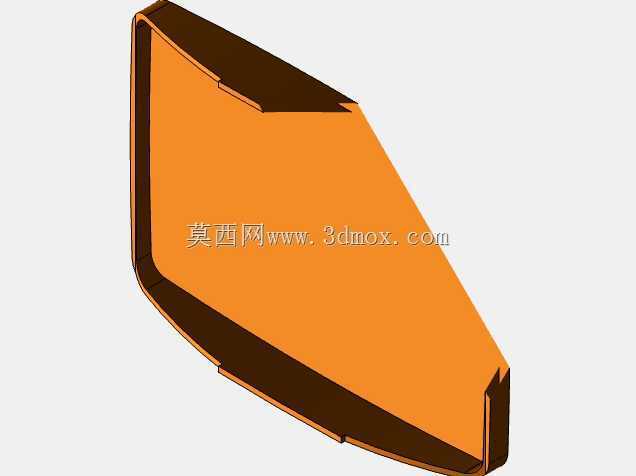

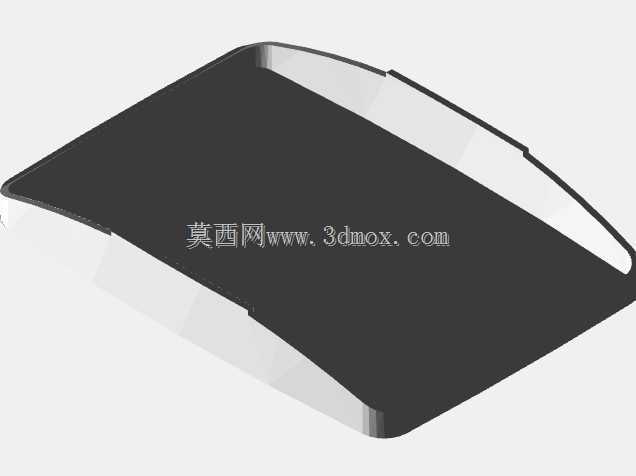

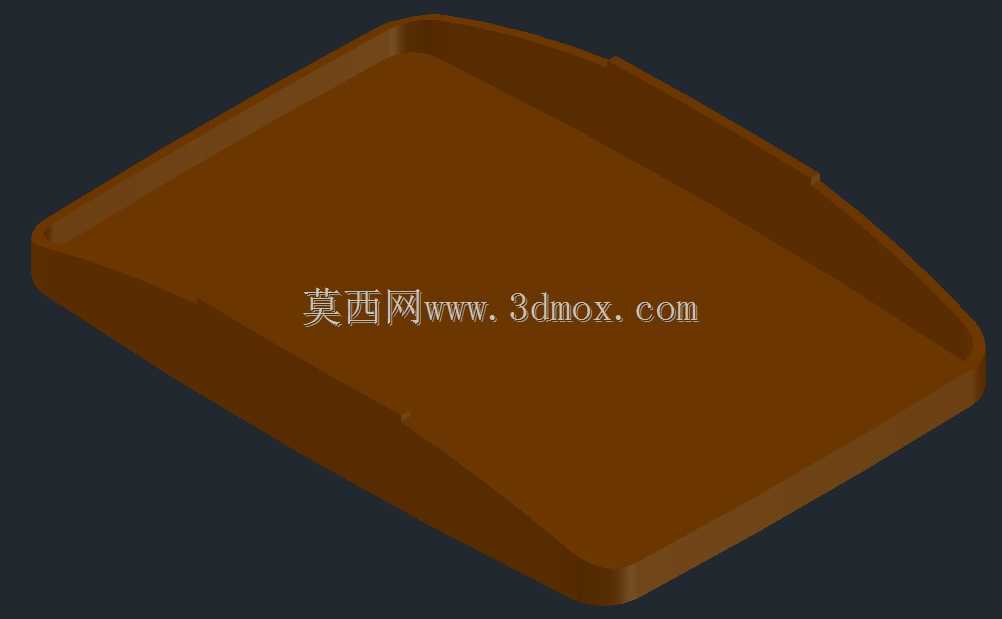

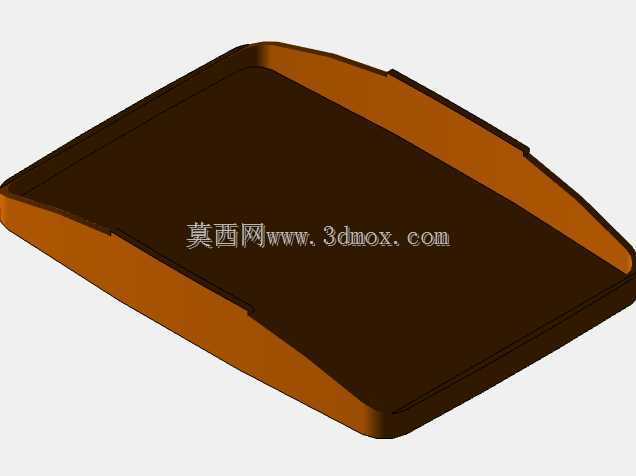

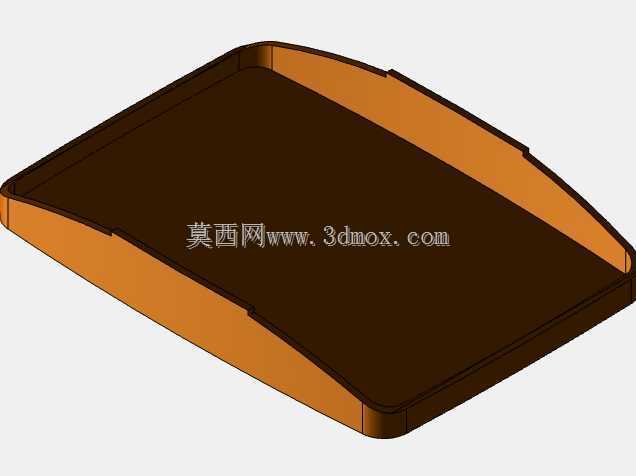

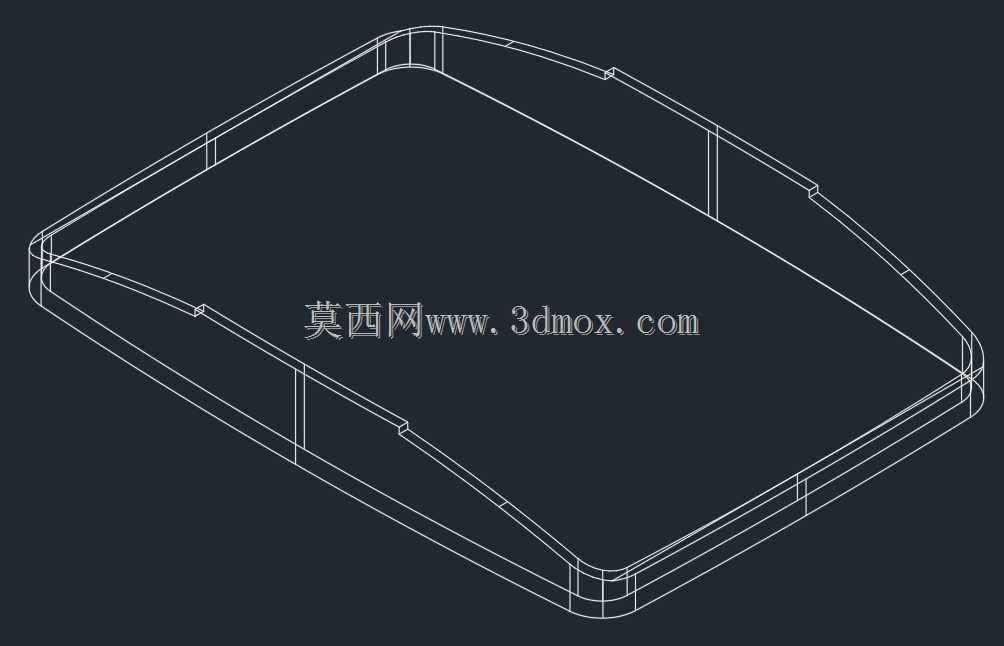

　　在车载定位导航终端的结构开发环节，外壳作为直接承载内部PCB组件、定位模块、供电回路的核心结构件，其设计合理性直接决定设备在复杂车载工况下的运行稳定性。本次呈现的汤姆4EN52 Z1230配套壳体结构，针对车载安装场景的振动、温变、装配公差等实际问题做了针对性的结构优化，完全适配对应型号导航定位终端的装配需求。从实际应用场景来看，这类壳体主要适配车载嵌入式安装的定位导航设备，日常需要承受车辆行驶过程中持续的低频振动、夏季车内暴晒带来的高温形变、冬季低温下的材料脆化考验，同时还要满足装配环节的快装需求，以及后期维护时的拆装便利性。在功能特性设计上，壳体采用一体化浅槽式承载结构，内部型腔完全匹配对应型号设备的主板轮廓，

　　边缘设置的连续卡扣结构可以实现上盖与底座的无螺丝快装，既减少了装配工序的零件数量，也避免了螺丝孔位带来的密封隐患；壳体边缘做了渐变式圆角过渡，既可以消除注塑成型过程中的应力集中问题，也能避免安装过程中锐边划伤操作人员或车内内饰件。从设计思路层面拆解，整个壳体的结构建模完全遵循自上而下的装配设计逻辑，先锁定内部核心元器件的安装边界，再反向推导壳体的内部型腔尺寸，预留出0.15mm的装配公差带，保证PCB板放入后不会出现旷量，同时也不会因为过盈配合导致主板受压变形；壳体侧壁的厚度做了均匀化处理，整体壁厚控制在2.2mm，既保证了结构强度，也能避免注塑过程中出现缩痕、翘曲等成型缺陷，侧壁上预留的定位凸台高度统一为1.8mm，

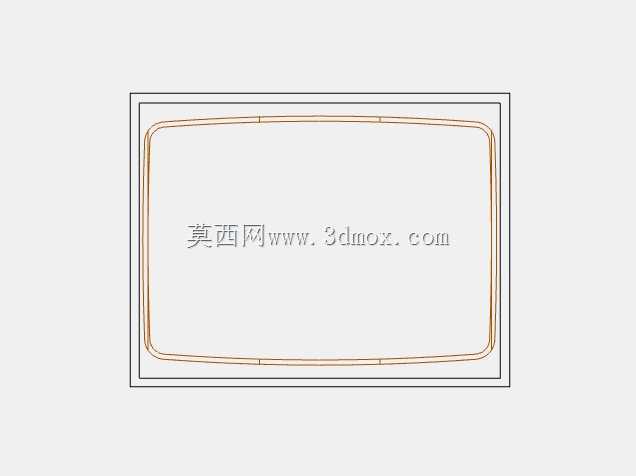

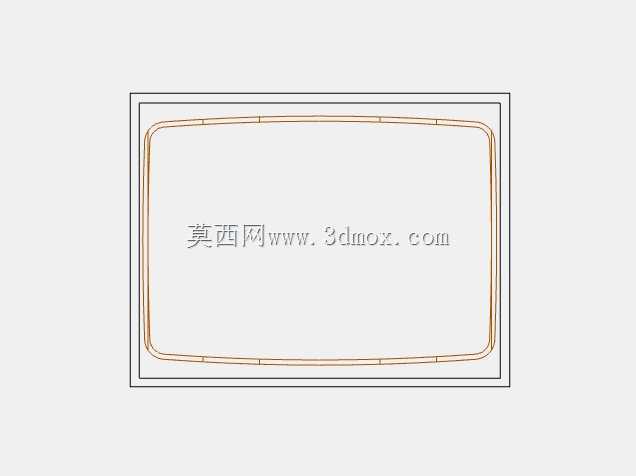

　　刚好对应主板上的定位孔位，装配时可以实现盲装对位，大幅提升产线装配效率。在外形尺寸与安装边界的设定上，壳体整体采用类矩形的浅盘造型，四个边角做了R12的圆弧过渡，整体外轮廓尺寸完全匹配车载中控的预留安装槽位，安装时不需要额外做裁切处理；壳体的翻边宽度控制在5mm，刚好可以压在安装槽的边缘，配合背面的卡扣结构可以实现无额外紧固件的卡接固定，翻边背面预留的0.5mm密封胶条安装槽，可以适配不同厚度的泡棉胶条，满足车内防尘防泼溅的使用需求。从结构强度的角度考量，壳体底部做了网格化的加强筋布局，筋条高度1.2mm、厚度1mm，筋条间距15mm，既可以提升壳体整体的抗形变能力，在承受15N的垂直压力时形变量不超过0.3mm，

　　也不会因为筋条过厚导致注塑成型时出现表面缩痕；壳体边缘的卡扣采用悬臂式结构，卡扣的倒扣量控制在0.8mm，既保证装配后的扣合强度，在车辆持续振动的工况下不会出现松脱，也能在后期维护时通过普通撬棒轻松拆卸，不会出现卡扣断裂的问题。针对车载环境的温变特性，壳体选材适配耐温ABS材料，建模时已经考虑了材料的成型收缩率，在尺寸设定上预留了0.5%的收缩余量，保证注塑成型后的成品尺寸完全符合装配要求；壳体表面做了细微的晒纹处理，既可以提升外观质感，也能避免日常使用过程中指纹、划痕的残留，同时晒纹的粗糙度控制在Ra1.6，不会影响壳体与安装槽位的配合精度。在实际装配验证环节，该壳体的结构设计可以实现与内部组件的完全适配，主板放入型腔后，定位凸台与主板孔位的同轴度误差不超过0.1mm，接口位置与壳体预留的开口完全对齐，不会出现接口偏移导致的外接设备插接受阻问题；壳体与上盖扣合后，拼缝间隙均匀控制在0.2mm以内，既不会出现缝隙过大导致的灰尘进入，也不会因为间隙过小导致装配困难。对于车载定位设备的结构开发而言，这类外壳的设计看似简单，实则需要平衡成型工艺、装配效率、工况适应性、成本控制等多维度的需求，每一处壁厚、每一个卡扣、每一条加强筋的参数设定，都需要结合实际的使用场景反复验证，避免出现设计冗余或者强度不足的问题。
