立式夹紧安装支座机械结构设计

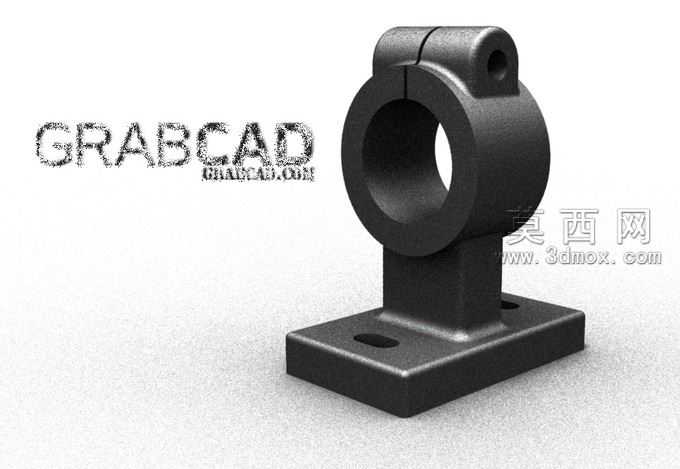

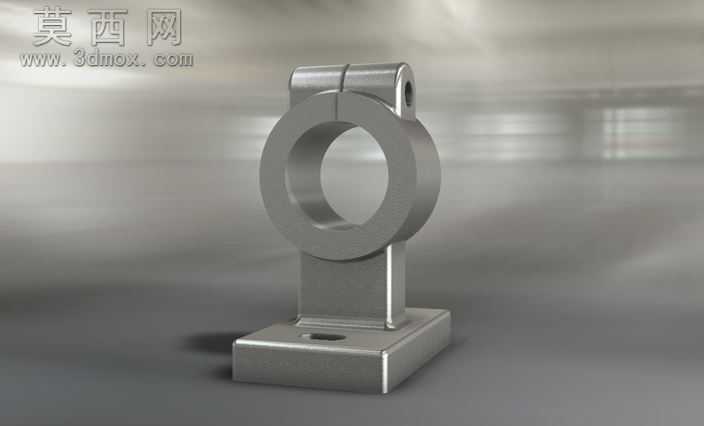

本作品为立式夹紧安装支座的三维参数化设计成果，建模阶段采用全参数化草图驱动的特征构建逻辑，首先绘制底部安装法兰的矩形轮廓，通过拉伸凸台命令生成带安装沉孔的底座结构，两个对称布置的长圆形安装孔采用草图阵列配合拉伸切除完成，可适配不同孔距的安装基面，满足现场安装的位置微调需求。中部支撑立柱采用带拔模斜度的拉伸特征构建，立柱与底座、上部夹紧环的衔接位置均添加了等半径圆角过渡，既消除了应力集中隐患，也符合实际机械加工的工艺要求，避免尖角处的加工崩边问题。上部的开口夹紧环是该零件的核心功能结构，建模时先绘制环形基体，通过对称切除生成开口缝隙，再在开口两侧构建带同轴通孔的夹紧凸耳，凸耳处的通孔添加了沉孔结构，可容纳锁紧螺栓的头部，保证锁紧后螺栓不突出零件表面；夹紧环顶部额外设计了带径向通孔的凸台结构，可用于安装定位销或润滑管路，拓展了零件的使用场景。渲染阶段采用哑光铸铁材质，调整材质的粗糙度参数至0.6，添加细微的铸造颗粒纹理，还原普通铸铁支座的真实质感；场景采用三点布光方案，主光源从45度侧上方投射，突出零件的结构轮廓与曲面过渡，辅光源补光消除暗部死黑，添加柔和的地面阴影增强模型的立体感，整体渲染效果贴近实际工业零件的视觉表现。结构设计上充分考虑了装夹与安装的实用性，开口式夹紧环无需从轴端穿入即可完成对光轴的径向固定，配合凸耳处的锁紧螺栓可实现夹紧力的无级调节，底部法兰的安装方式稳固可靠，整体结构紧凑，无冗余设计，可广泛应用于轻工机械、输送设备的光轴支撑固定场景，建模过程中所有特征均保留完整参数，可根据实际使用的轴径、安装尺寸快速调整模型参数，生成适配不同工况的变体结构，具备较强的工程复用价值。
