四旋翼航拍巡检无人机结构设计

　　这款四旋翼飞行器的结构设计，从实际作业场景的需求出发做了全链路的细节考量，没有照搬消费级航模的通用框架。日常作业中，这类飞行器常被用于小范围电力线路巡检、园区安防巡查、低空航拍摄影、应急现场快速勘察等场景，作业环境往往存在阵风干扰、起降空间局促、需要长时间悬停稳定性拍摄的要求，因此结构设计上优先保障了机架刚性与载荷平衡。

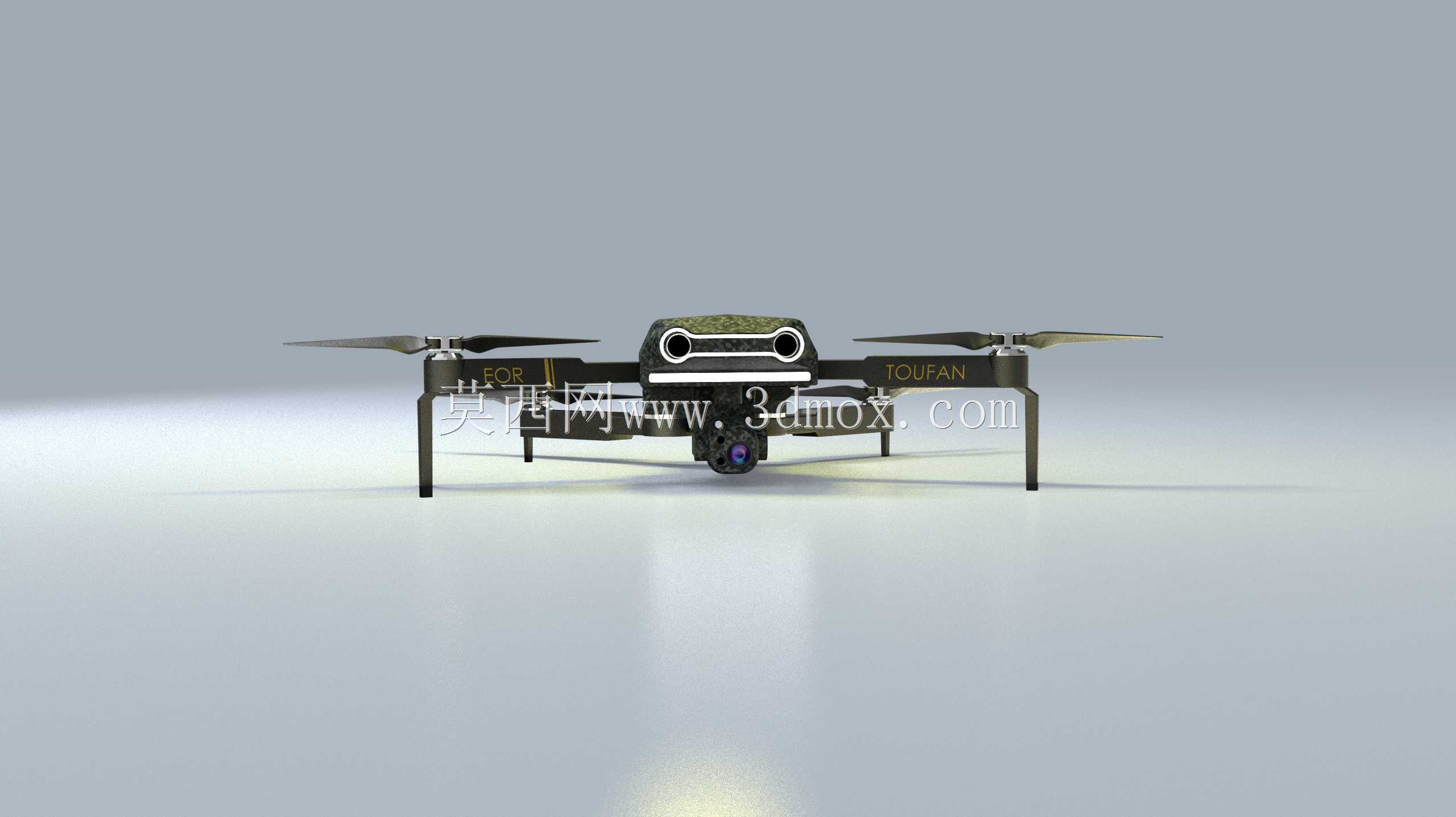

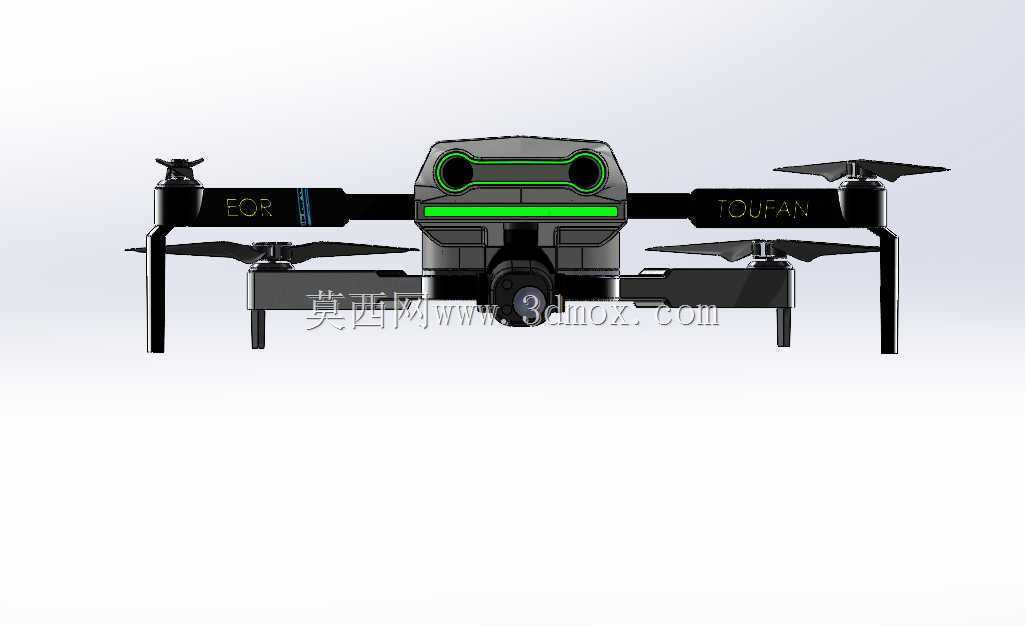

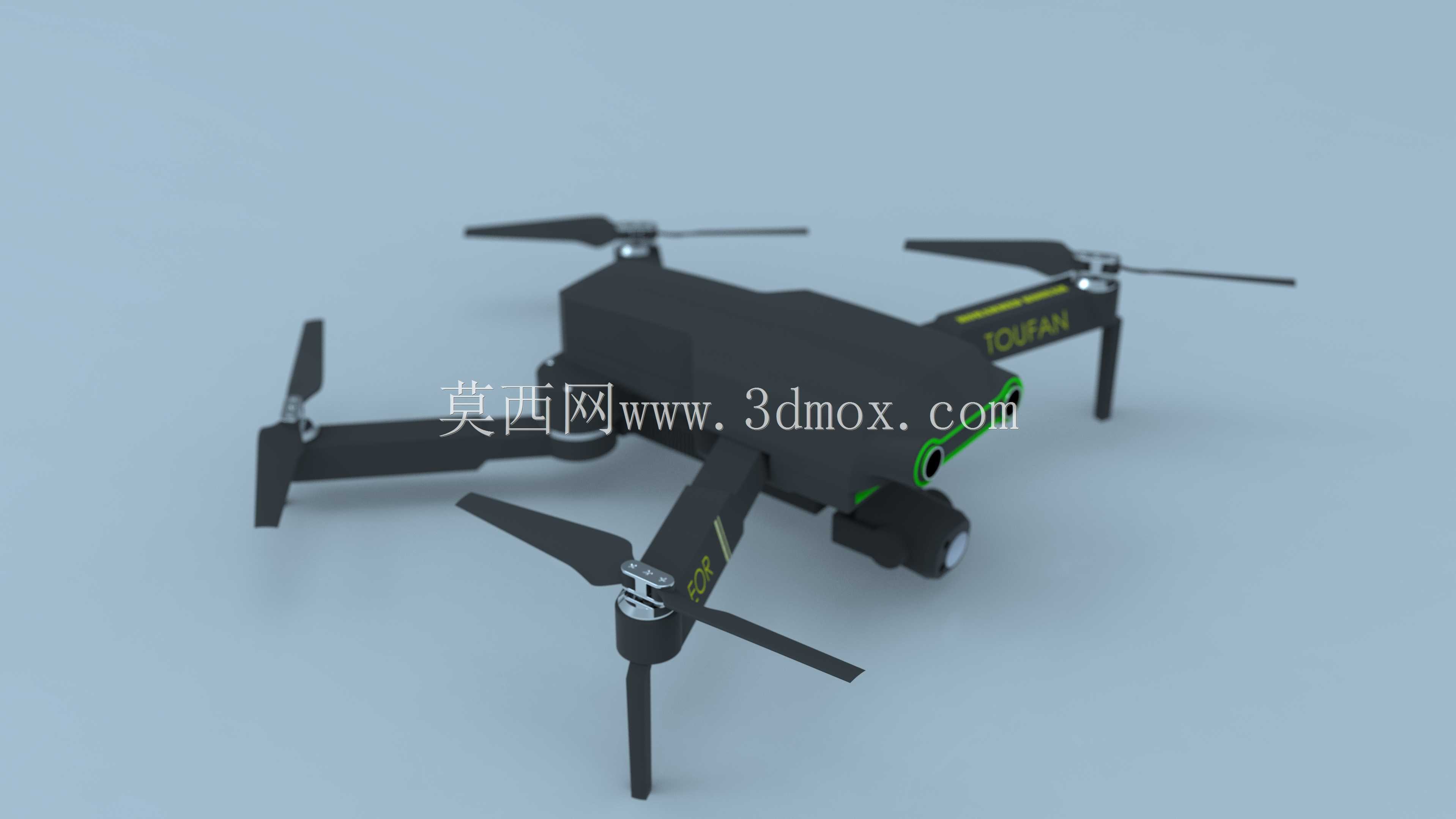

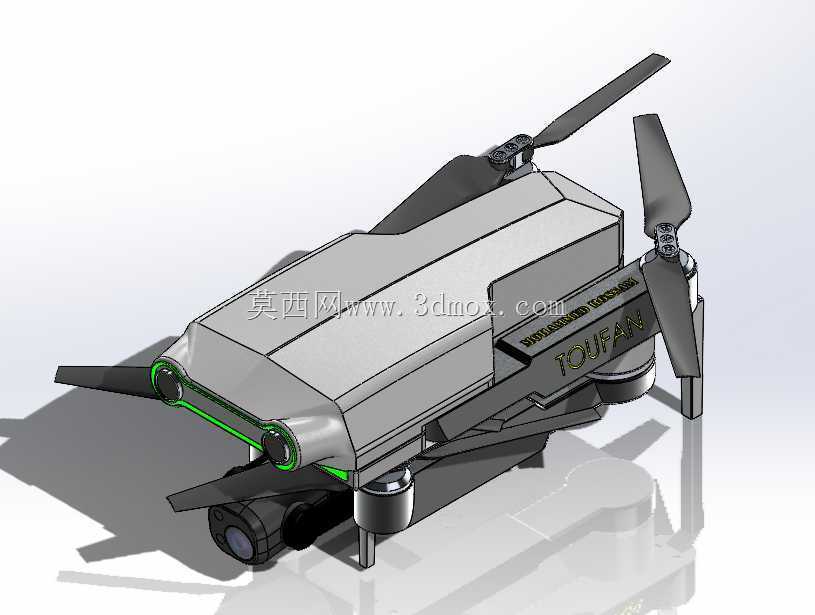

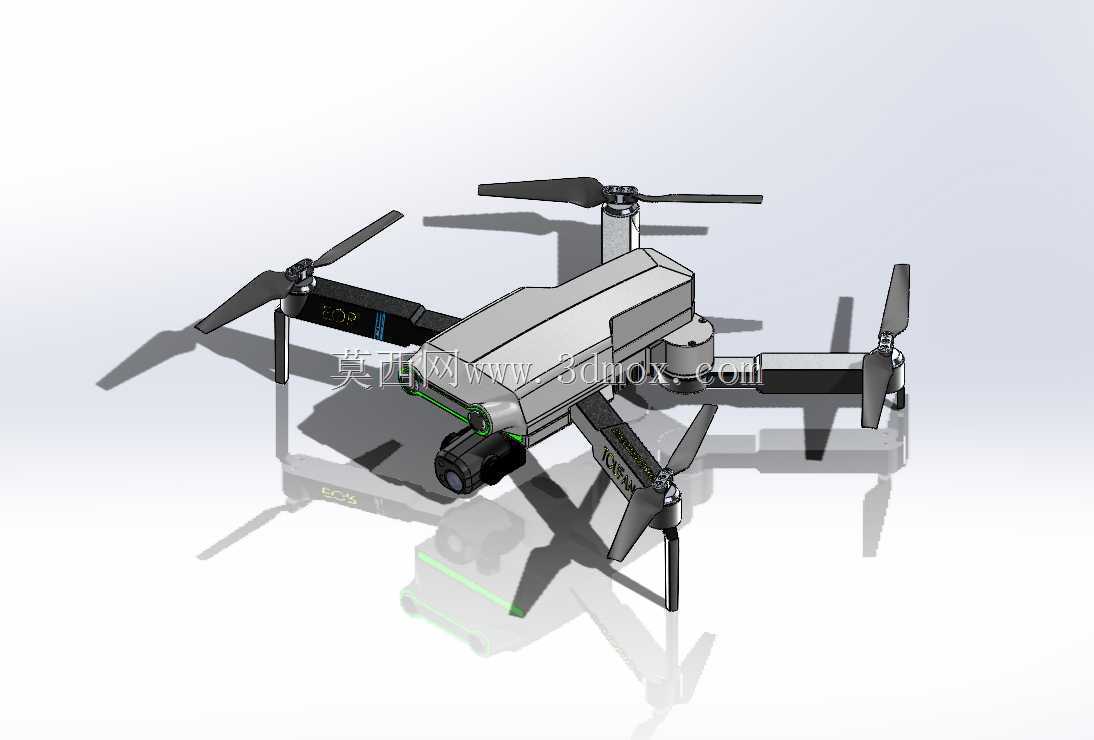

　　从功能特性来看，机身前部集成了双目前视感知模块与下方挂载的云台摄像单元，感知模块的安装座做了下沉式嵌合设计，避免飞行时机臂、旋翼进入传感器视场造成遮挡，摄像单元的挂载位预留了标准快装接口，可根据作业需求更换不同焦距的镜头模块，或是替换为小型喊话器、热成像模组等拓展载荷。机臂采用了快拆式的插接结构，插接配合面做了定位止口设计，拆卸后可将四个机臂折叠贴合机身侧面，大幅缩小收纳体积，方便作业人员携带进入山地、楼宇内部等交通不便的作业区域，插接处的电连接触点做了镀金防氧化处理，反复拆装也不会出现接触不良导致的动力中断问题。

　　设计思路上，整机的重心被严格控制在旋翼升力平面的几何中心位置，电池舱设置在机身中部下方，既可以通过更换电池快速补能，也能利用电池的重量压低整机重心，提升悬停时的抗风稳定性。机身主体的上壳做了流线型的弧面过渡，并非单纯为了外观美观，而是可以降低前飞时的空气阻力，减少高速飞行时机身产生的紊流对旋翼下洗气流的干扰，提升飞行控制的响应精度。起落架采用了细支腿的外张式设计，支腿的倾斜角度经过反复校核，既保证了起降时的支撑稳定性，避免侧翻，又尽可能缩小了起落架结构对下方摄像单元视场的遮挡，在正俯拍作业时不会出现起落架入镜的问题。

　　尺寸与安装边界方面，整机对角旋翼轴距控制在350毫米级别，属于小型便携类作业无人机的常规尺寸范畴，折叠收纳后的尺寸可放入常规双肩背包的隔层中，无需专用大型防护箱携带。各零部件的安装公差做了严格控制，机臂与机身主体的装配间隙控制在0.1毫米以内，避免飞行过程中出现结构松动引发的振动，振动会直接影响摄像单元的成像清晰度，也会干扰飞控传感器的测量精度。旋翼的安装座设置了防松卡扣结构，配合自锁螺母固定，即使长时间在振动环境下作业也不会出现射桨风险。机身内部的电气元件安装位做了分区规划，飞控板、电调、电池、图传模块分别设置在独立的安装仓内，各仓之间设置了走线槽，避免线路杂乱干扰传感器信号，同时也方便后期维护时快速拆解更换故障元件。

　　在结构强度校核上，机臂主体采用碳纤维复合材质的管材，在保证足够抗弯、抗扭强度的前提下尽可能降低自重，机身主体外壳采用轻量化的工程塑料注塑成型，关键受力部位比如机臂插接座、起落架安装位、电池挂点都做了局部加厚处理，并设置了加强筋结构，可承受常规作业中1米高度的坠落冲击，不会出现结构断裂。旋翼下方的电机安装座做了减震胶垫设计，可过滤电机高速转动产生的高频振动，避免振动传递到机身中部的传感器与摄像单元，进一步提升作业成像的稳定性。整机的防水等级做了基础的防泼溅设计，机身外壳的拼接处设置了密封胶条，可应对小雨天气下的短时作业需求，不会因为少量淋雨导致内部电气元件短路。
