民用大涵道比涡扇航空发动机外观结构

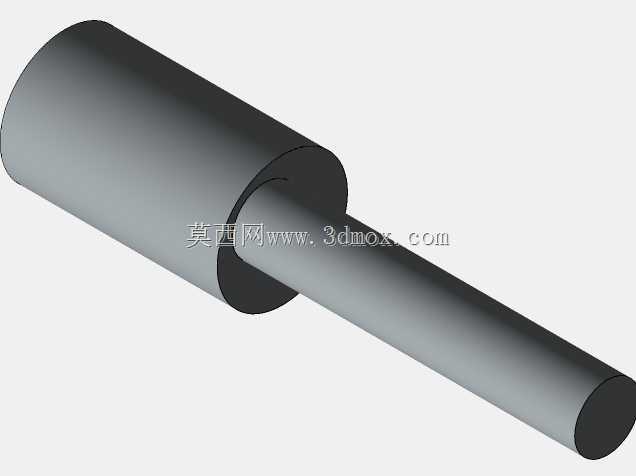

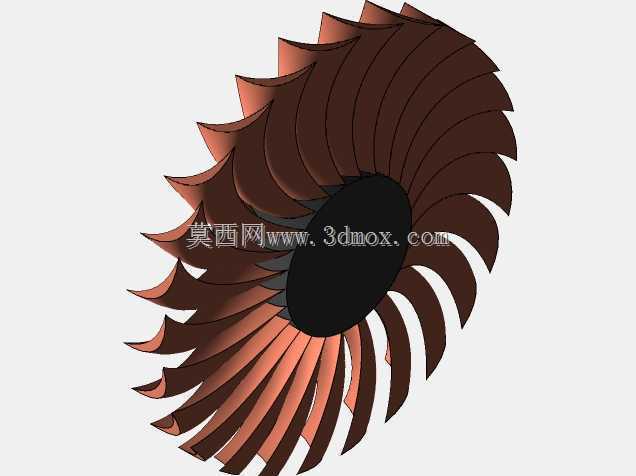

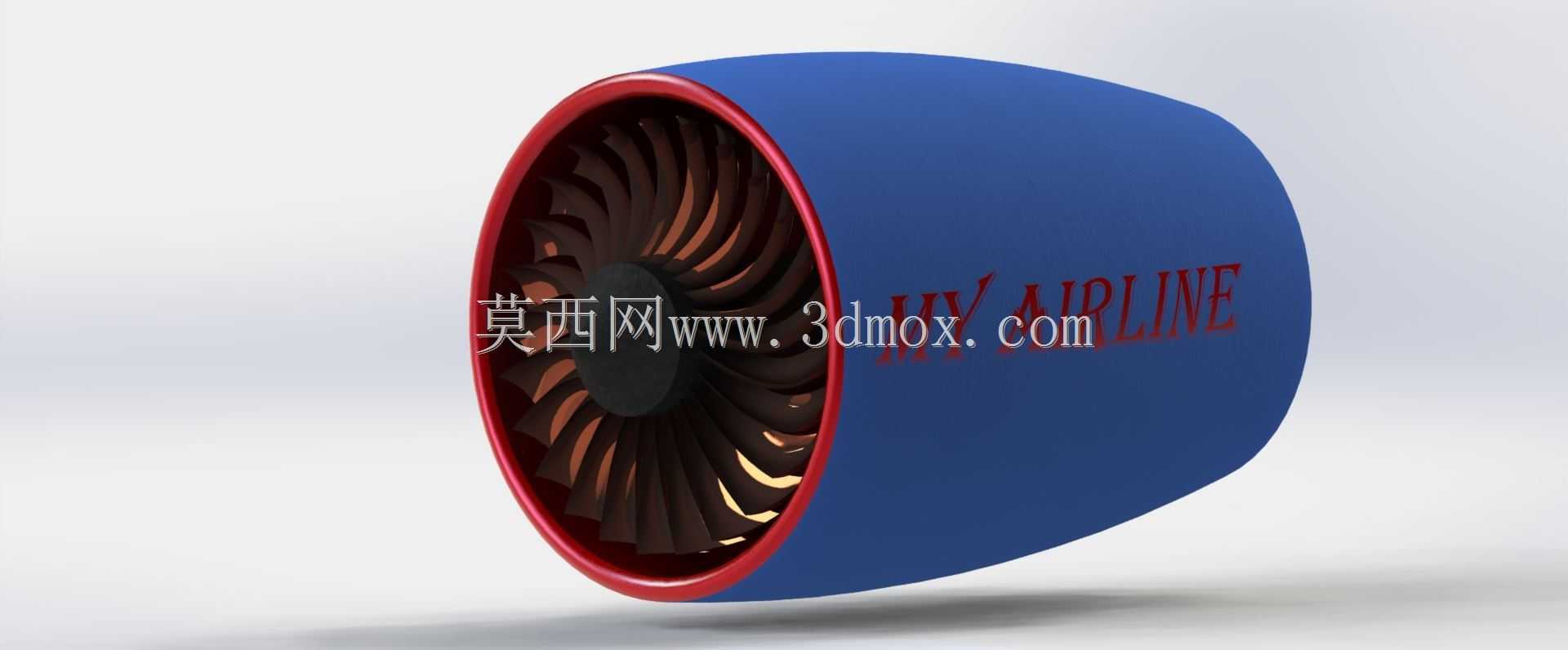

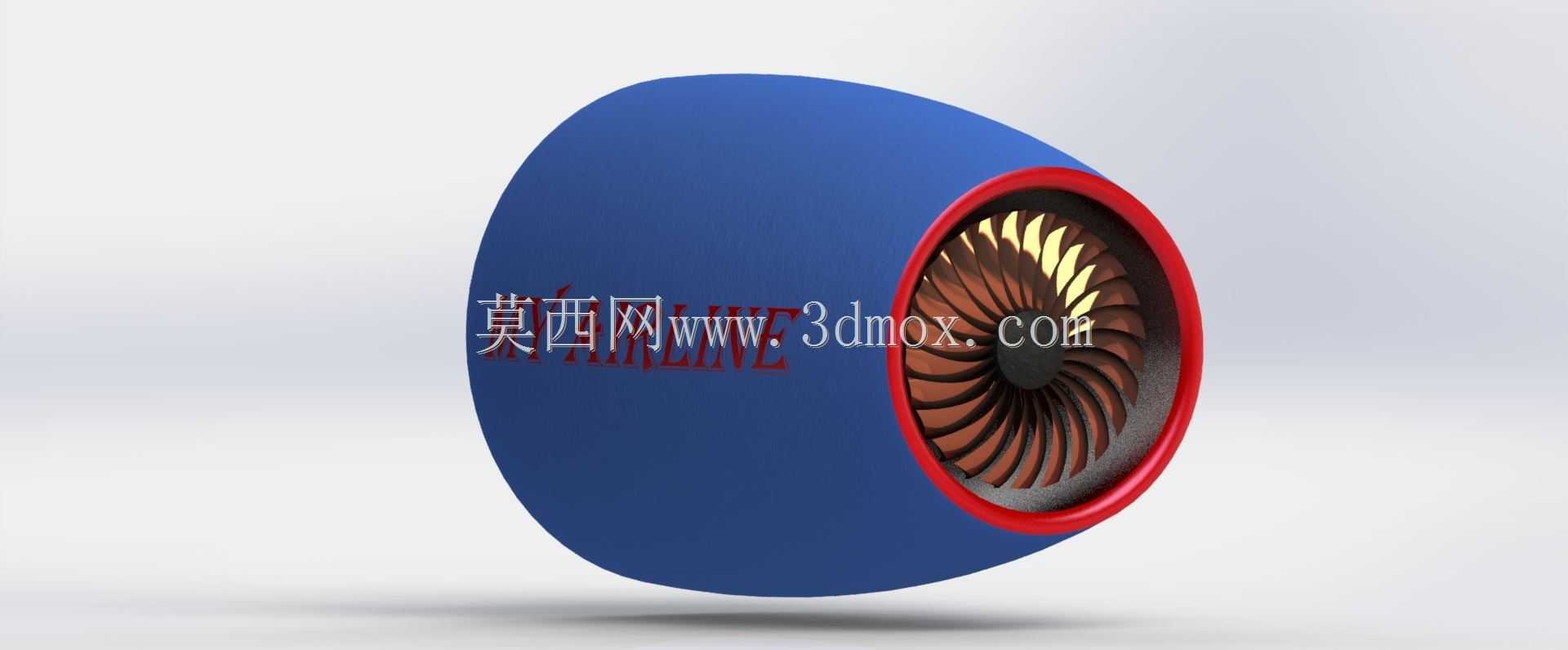

　　该模型还原的是民用干线客机配套的大涵道比涡轮风扇发动机前端进气段结构，这类动力单元是当前民航客运、货运干线飞机的核心动力来源，单台推力覆盖120kN至350kN区间，适配150座级到400座级的单通道、宽体民用航空器，也可经过改装衍生为地面燃气轮机，用于电网调峰发电、大型船舶动力输出等场景。从实际工程应用角度看，该段结构直接决定发动机进气效率、风扇工作稳定性以及整机外部气动阻力，是发动机挂装后直接暴露在外部气流中的核心段，日常航线维护中该段的检查频次占发动机外部检查工作量的40%以上，主要排查风扇叶片外物损伤、进气道唇口形变、涂层剥落等影响进气品质的问题。模型完整呈现了进气道唇口、一级风扇转子叶片、

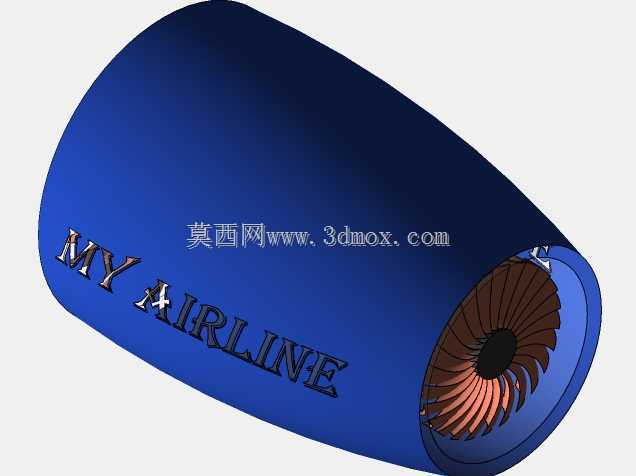

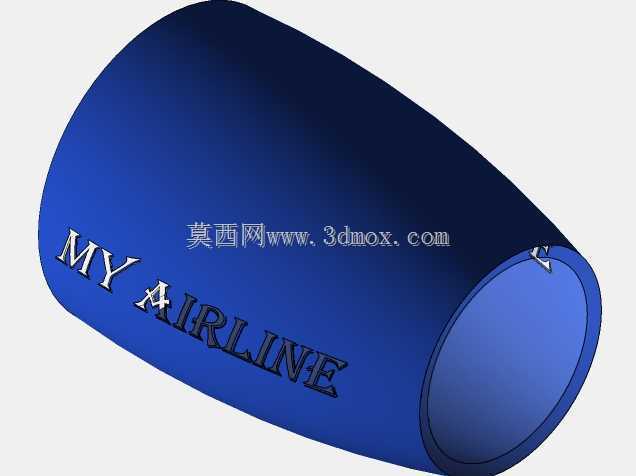

　　风扇机匣外筒三个核心部分的结构关系，进气唇口采用大曲率圆弧过渡设计，曲率半径沿周向均匀分布，能够在大迎角飞行、侧风降落等极端进气工况下，避免气流在唇口位置发生分离，保障风扇入口流场均匀度，降低风扇叶片的非定常载荷，减少叶片振动疲劳风险。风扇叶片采用宽弦后掠设计，叶片沿叶高方向存在明显的扭角变化，叶根位置安装角较大，叶尖位置安装角逐步减小，适配不同叶高位置的线速度差异，保证整个叶高截面的气流攻角处于最优区间，提升压气效率，同时叶片前缘做了钝化处理，能够降低低空飞行时鸟撞、砂石撞击带来的叶片损伤概率。风扇机匣外筒为等直径圆柱段结构，外表面预留了相关管路、传感器的安装凸台位置，模型上呈现的外表面标识区域，对应实际发动机上的航线标识、

　　维修标记喷涂位置，机匣内壁与风扇叶尖的间隙控制在毫米级，间隙过大会导致压气效率骤降，间隙过小则会在热态工作时出现叶尖刮蹭机匣的故障，因此机匣段通常会设计主动间隙控制结构，通过引气调节机匣的热膨胀量，适配不同工况下的叶片伸长量。从安装边界来看，该进气段后端对接风扇出口导向叶片段以及核心机中介机匣，前端为自由进气端，上部通过吊点结构与机翼吊挂或者机身尾段吊架连接，安装时需要保证进气道轴线与飞机纵轴的平行度偏差不超过千分之三，避免进气畸变引发的发动机喘振。整个结构的外形尺寸参考当前主流窄体客机动力参数设计，进气道唇口最大直径约1.8米至2.5米区间，风扇段轴向长度约1.2米至1.6米，整体重量控制在800kg至1200kg区间，

　　机匣主体采用复合材料缠绕成型，唇口位置采用金属蒙皮加防冰加热层结构，能够在高空结冰气象条件下，通过发动机压气机引气加热唇口，避免冰层积聚脱落打伤风扇叶片。设计过程中优先考虑了进气流场的均匀性，所有外露轮廓均做了连续曲面过渡，不存在直角或者突变结构，既能够降低飞行阻力，也能减少气流分离带来的气动噪声，符合民航动力单元的噪声管控要求。风扇叶片的数量参考现役成熟机型配置，采用18至22片宽弦叶片布局，相比早期窄弦叶片，取消了叶片中间的凸肩结构，既降低了叶片自身重量，也减少了凸肩带来的流道阻力，提升了风扇的工作效率。在结构建模过程中，所有曲面均保持G2连续，叶片型面严格按照速度三角形设计参数构建，能够直接用于后续的流场仿真分析、结构强度校核工作，也可作为航空类教学演示、机务培训的可视化模型使用，帮助从业者直观理解大涵道比涡扇发动机进气段的结构组成、各部件的装配关系以及实际工作中的功能定位。
