车辆减震用螺旋弹簧悬架结构设计

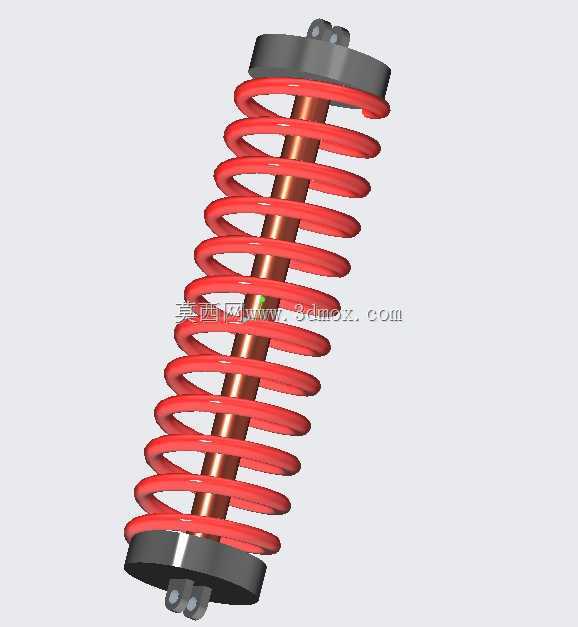

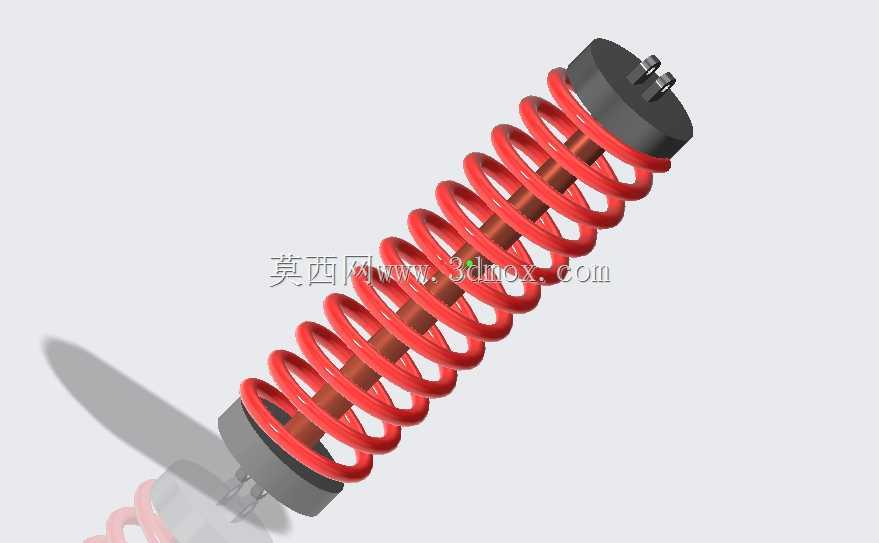

　　该悬架结构核心采用圆柱螺旋压缩弹簧作为弹性缓冲元件，搭配上下两端的硬质安装座完成载荷传递，主要应用于非承载式车身的轻型作业车辆、小型场地代步设备的底盘行走系统中，承担路面冲击过滤、车身姿态支撑的核心作用。从实际工况适配角度看，这类螺旋弹簧式悬架结构简单可靠，维护成本低，在低速重载、行驶路面平整度较差的作业场景下，相比复杂的多连杆独立悬架拥有更强的抗冲击冗余，不会因为路面碎石、坑洼带来的瞬时大载荷出现结构失效。设计阶段首先需要匹配整车满载轴荷来确定弹簧的线刚度，本次结构中弹簧中径、有效圈数的参数设置，能够保证在额定载荷下弹簧压缩量处于设计行程的中间区间，既不会因为刚度过大导致滤震效果差，也不会因为刚度过小出现冲击打底的问题。

　　上下安装座采用带定位凸台的结构设计，上端座预留的两个柱状定位销能够直接卡入车身底盘的对应安装孔位，下端座的平面结构适配车桥侧的安装平面，安装时不需要额外设计复杂的转接支架，能够有效降低底盘布置的空间占用。从安装边界来看，整个悬架总成的轴向长度在自由状态下匹配设计的安装间距，弹簧外径尺寸控制在合理范围，不会在车轮跳动过程中与周边的转向拉杆、制动管路发生运动干涉，弹簧表面做了防锈涂覆处理，能够适应户外作业的潮湿、多尘环境，减少长期使用后的锈蚀失效概率。结构设计中弹簧与上下座之间预留了合理的转动间隙，允许车辆在转向、侧倾时弹簧出现微小的自适应偏转，避免弹簧因为附加弯矩出现早期断裂。

　　上下安装座的材质选用高强度工程塑料搭配金属嵌件的组合，在保证结构强度的同时降低了总成自重，相比全金属安装座能够减少非簧载质量，提升车轮的贴地性能。实际选型应用时，可根据不同的整车载荷需求调整弹簧丝径、有效圈数来匹配对应的刚度，安装接口尺寸保持通用化设计，能够快速适配同平台的多款车型底盘，减少后续改型的重复设计工作量。这类悬架结构没有额外的阻尼元件集成，通常需要搭配筒式减震器共同使用，完成冲击能量的耗散，建模过程中已经预留了减震器的安装同轴空间，设计人员可以直接在该模型基础上拓展减震器安装位，不需要重新调整弹簧与安装座的相对位置，能够大幅缩短底盘悬架系统的开发周期。
