垂直轴风力涡轮发电装置结构设计

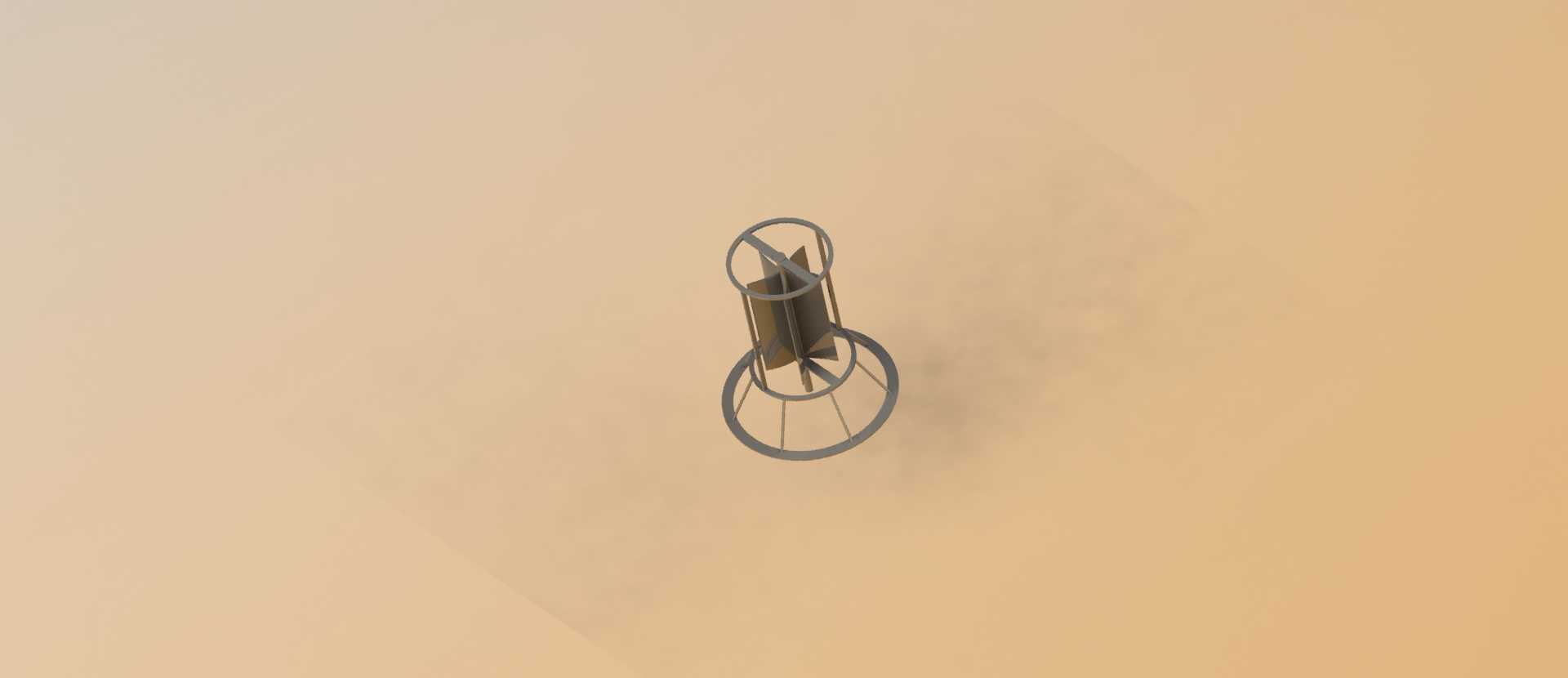

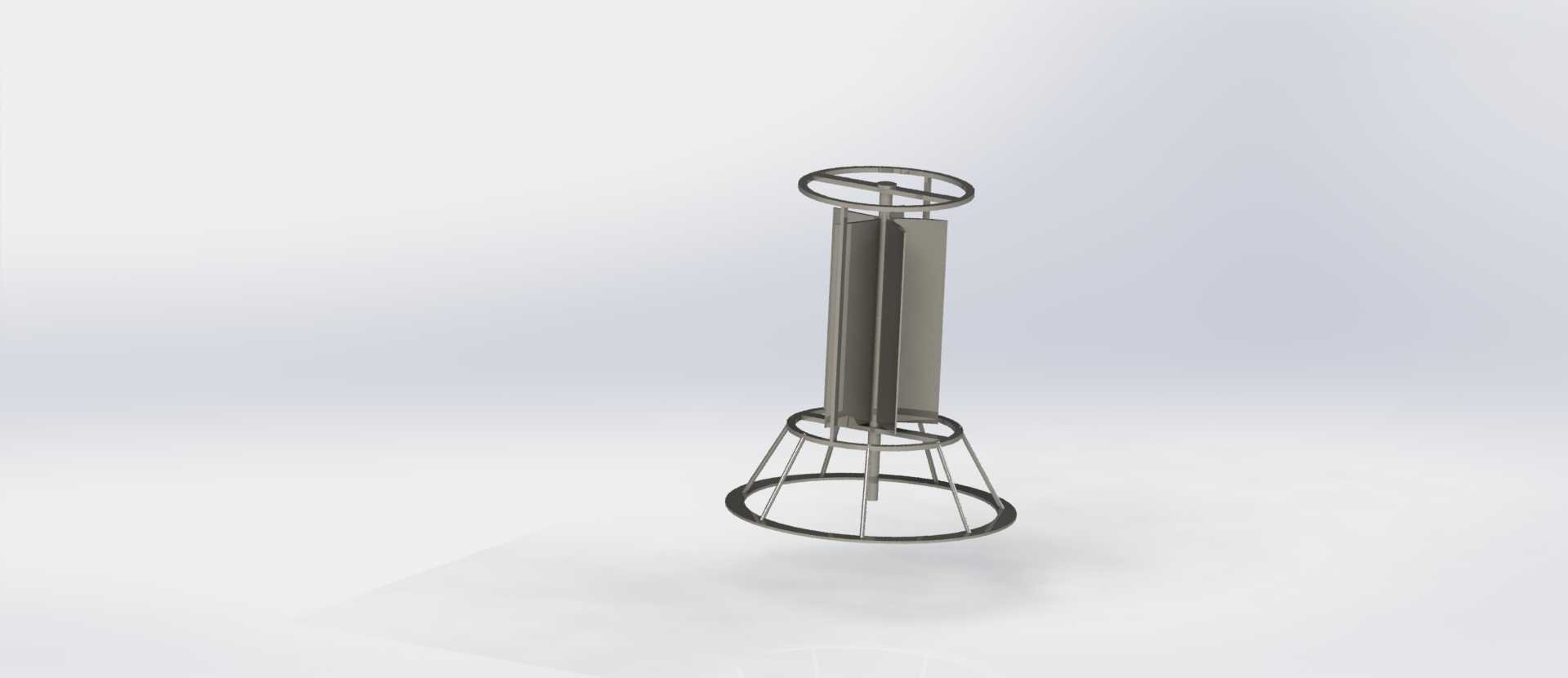

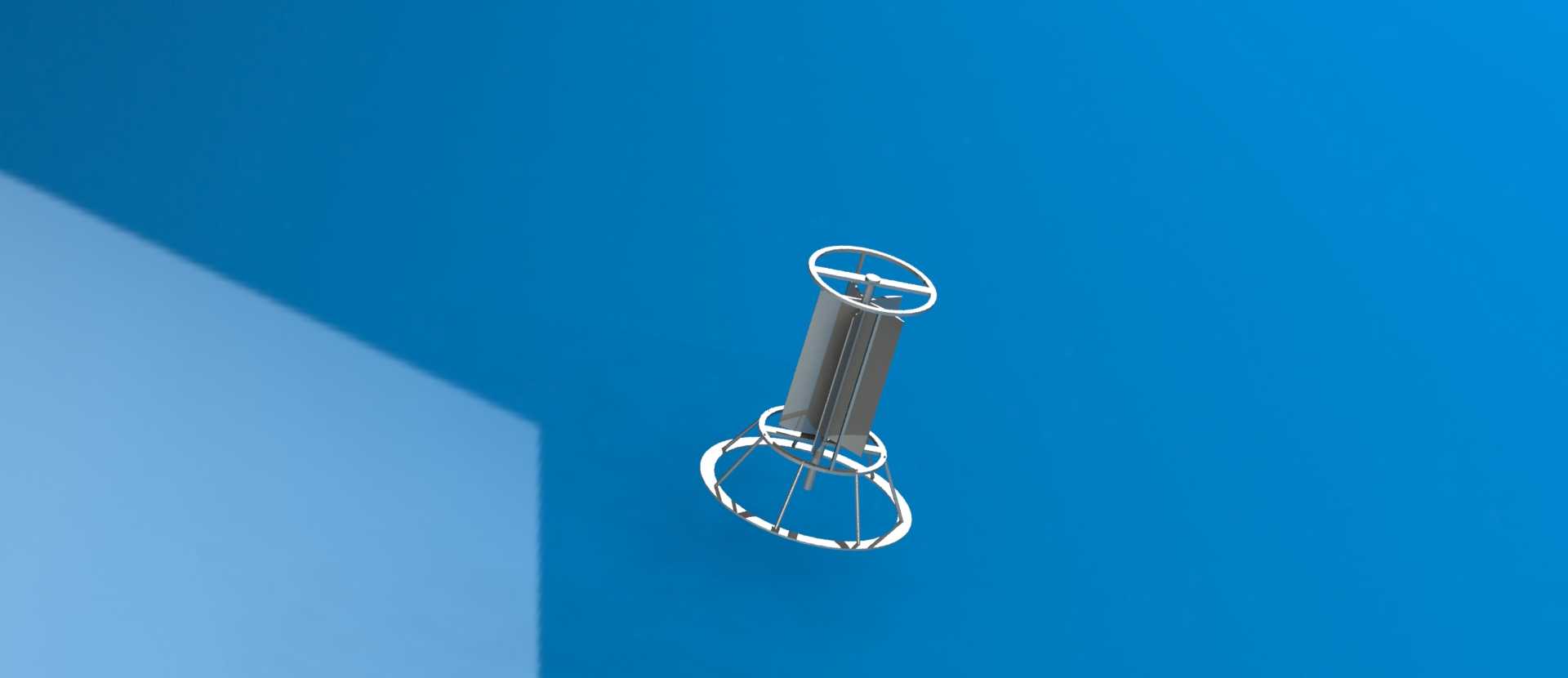

　　这款垂直轴风力涡轮发电装置，核心适配分布式离网供电场景，在城市楼宇顶部、牧区散户供电点、海岛小型基站、山区气象监测站这类对风向适应性要求高、运维条件有限的场景中，相比水平轴风机有着天然的应用优势——不需要额外加装偏航对风机构，不管来风从哪个方向切入，都能直接驱动叶轮转动做功，大幅降低了复杂风况下的机构故障率。从实际功能逻辑来看，整套装置的核心做功单元是上下两组环形支撑框架配合中间的立式转轴，环形框架之间固定的曲面受风叶片，在任意风向的来流作用下，都能在迎风侧产生大于背风侧的推力差，带动转轴持续输出旋转扭矩，不需要像水平轴风机那样在风速超过阈值时启动变桨或刹车保护，对紊流风、阵风的耐受能力更强，在年均风速3-8m/s的低风速区域也能保持稳定的功率输出。

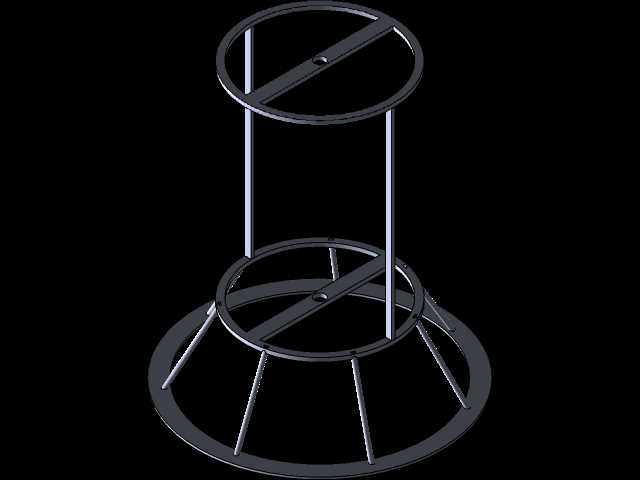

　　设计层面上，上下环形支撑采用等直径的圆环形结构，一方面是为了给叶片提供均匀的固定支点，避免叶片在长期交变风载荷作用下出现悬臂端疲劳变形，另一方面环形结构本身的风阻系数更低，不会在叶轮外围形成额外的扰流区影响做功效率；中间的立式转轴直接与下部的发电单元直连，省去了传统水平轴风机的转角传动齿轮箱，减少了传动链路的机械损耗，也降低了后期运维时的润滑、密封维护工作量。

　　从安装边界来看，整套装置的径向尺寸控制在较小范围内，没有水平轴风机那样伸出的长叶片，安装时不需要预留超大的叶片扫掠安全空间，在楼顶、路灯杆顶这类狭小安装基面上也能完成固定，安装基础只需要承受竖直方向的压力与水平方向的风载荷，不需要额外抵抗叶片旋转带来的倾覆力矩，对基础的承重、抗剪要求更低。叶片的曲面造型经过流道优化，在来风接触叶片曲面时，会同时产生阻力与升力共同驱动转轴转动，相比纯阻力型垂直轴风机的启动风速更低，在风速达到2m/s左右就能实现自启动，不需要额外配置启动电机；叶片的固定点位均匀分布在上下环形框架的圆周上，整体动平衡调校难度更低，旋转过程中不会产生明显的偏心振动，运行噪音远低于同功率等级的水平轴风机，适合在靠近人居场景的区域部署。

　　整套结构没有外露的高速旋转部件，上下环形框架本身就起到了防护栏的作用，避免飞鸟、高空坠物直接撞击旋转叶片造成结构损坏，也降低了运行过程中的安全隐患。在结构细节处理上，环形框架与叶片的连接节点采用嵌入式固定设计，不需要额外突出的连接紧固件，减少了连接部位的风阻，也避免长期风吹日晒导致紧固件锈蚀松动；转轴与支撑框架的连接部位采用密封式轴承座设计，能够阻挡雨水、沙尘进入轴承内部，延长转动部件的使用寿命，在高海拔、沿海高盐雾、西北多沙尘的环境下也能保持长期稳定运行。
