三角形单元柔性六梁连接结构设计

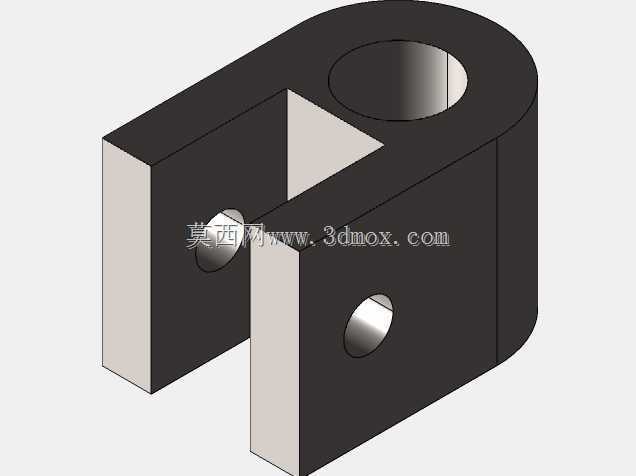

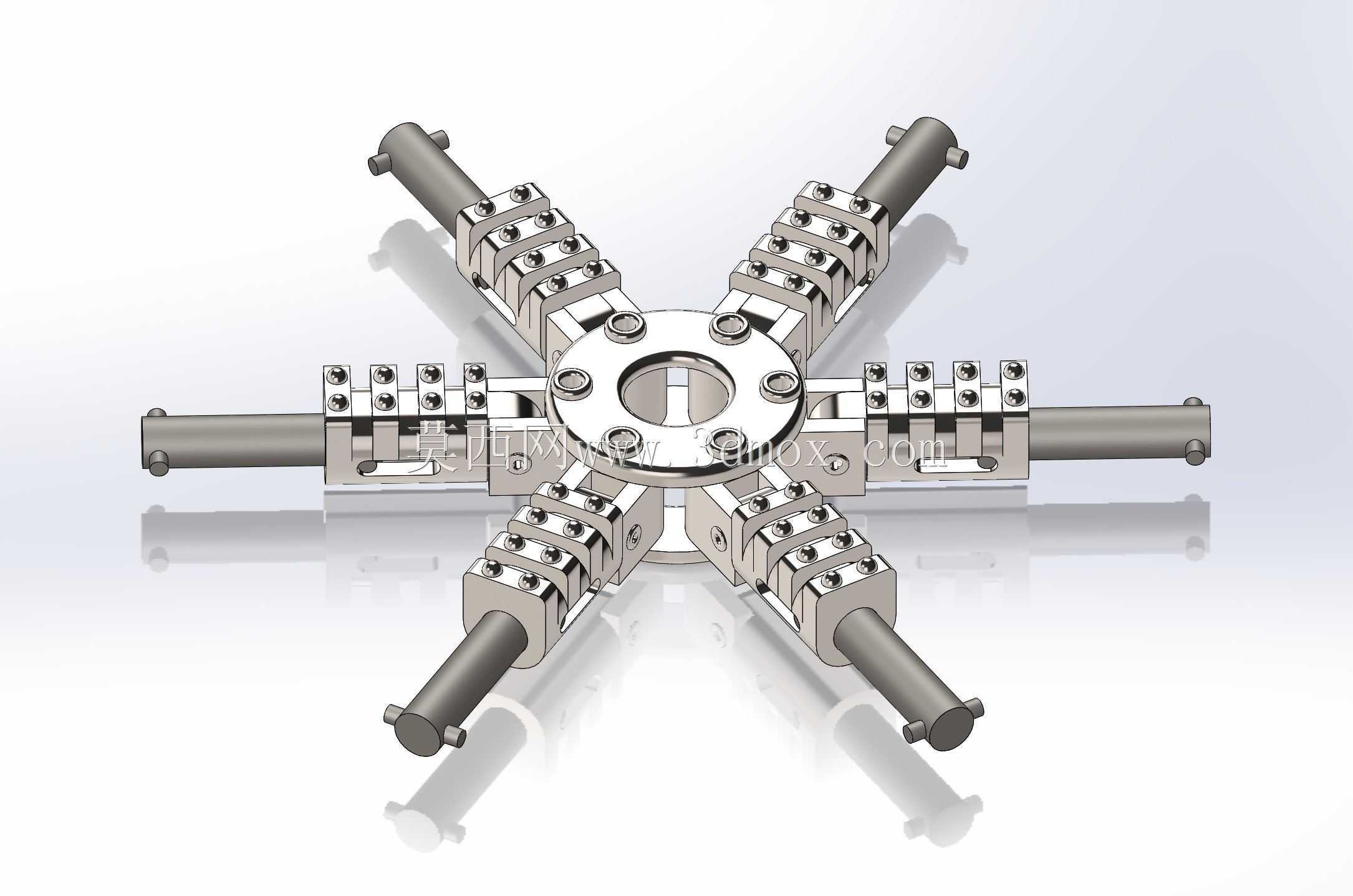

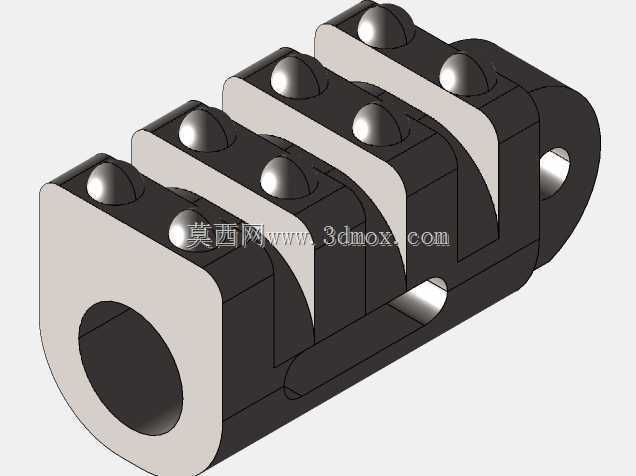

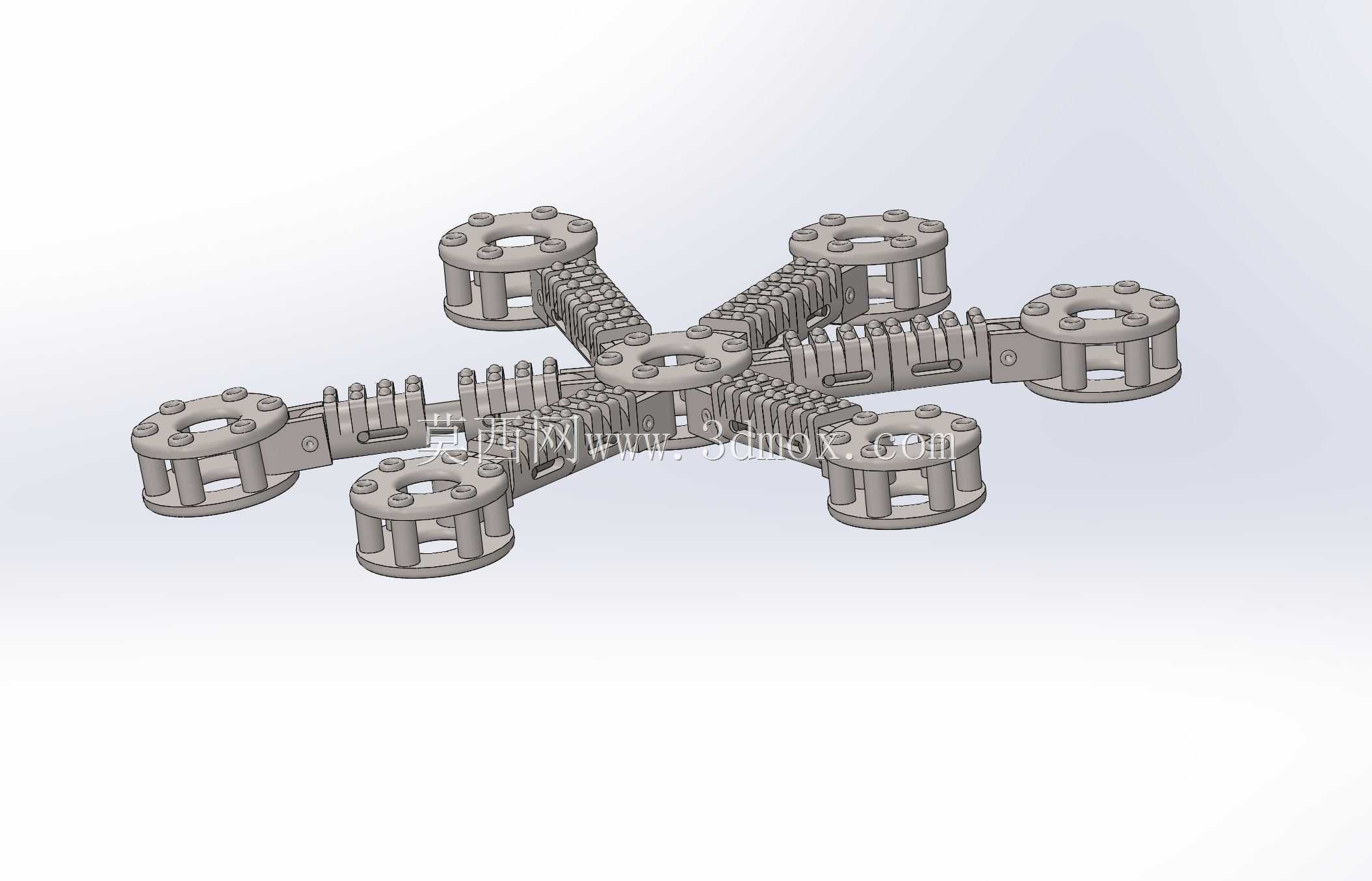

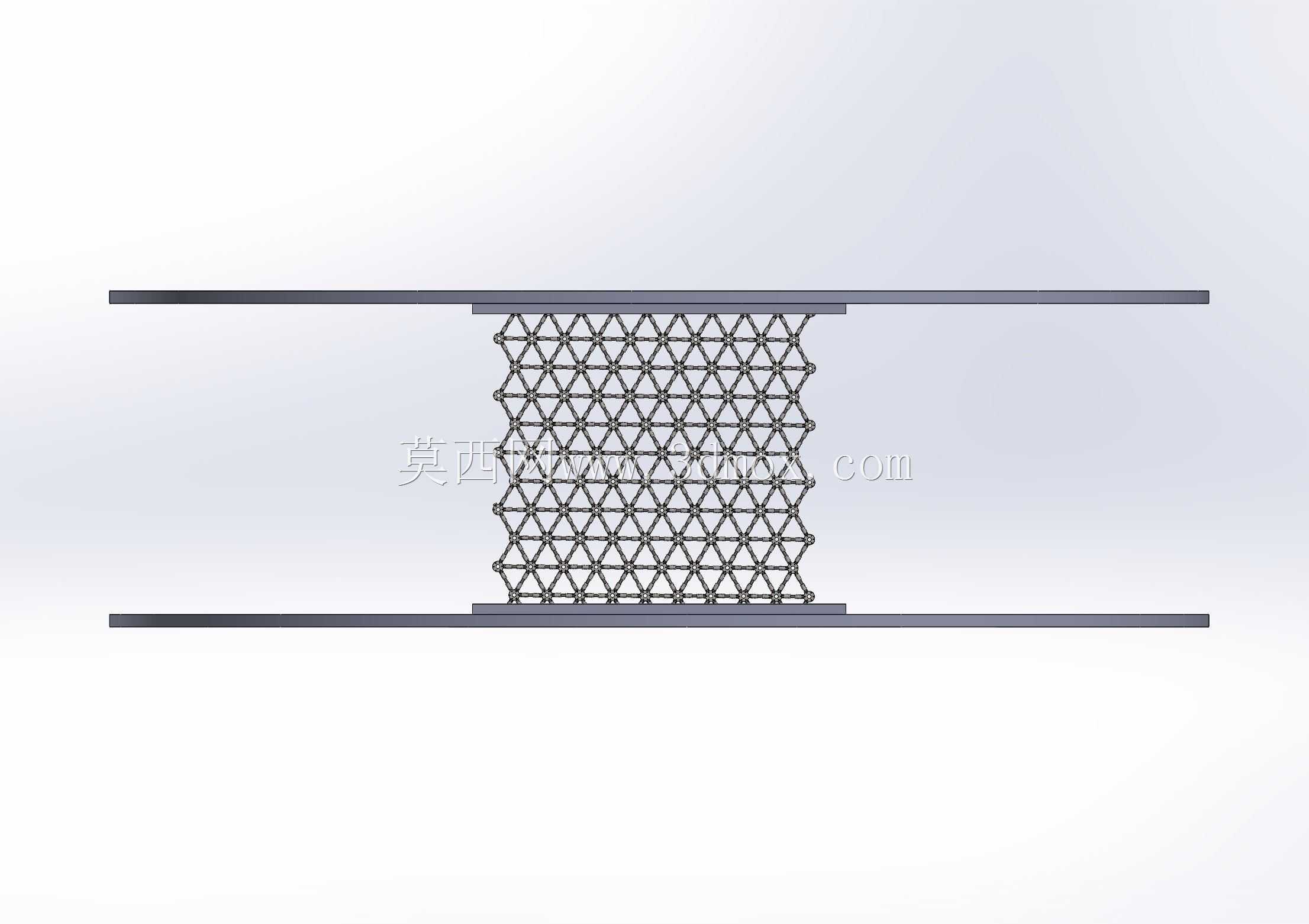

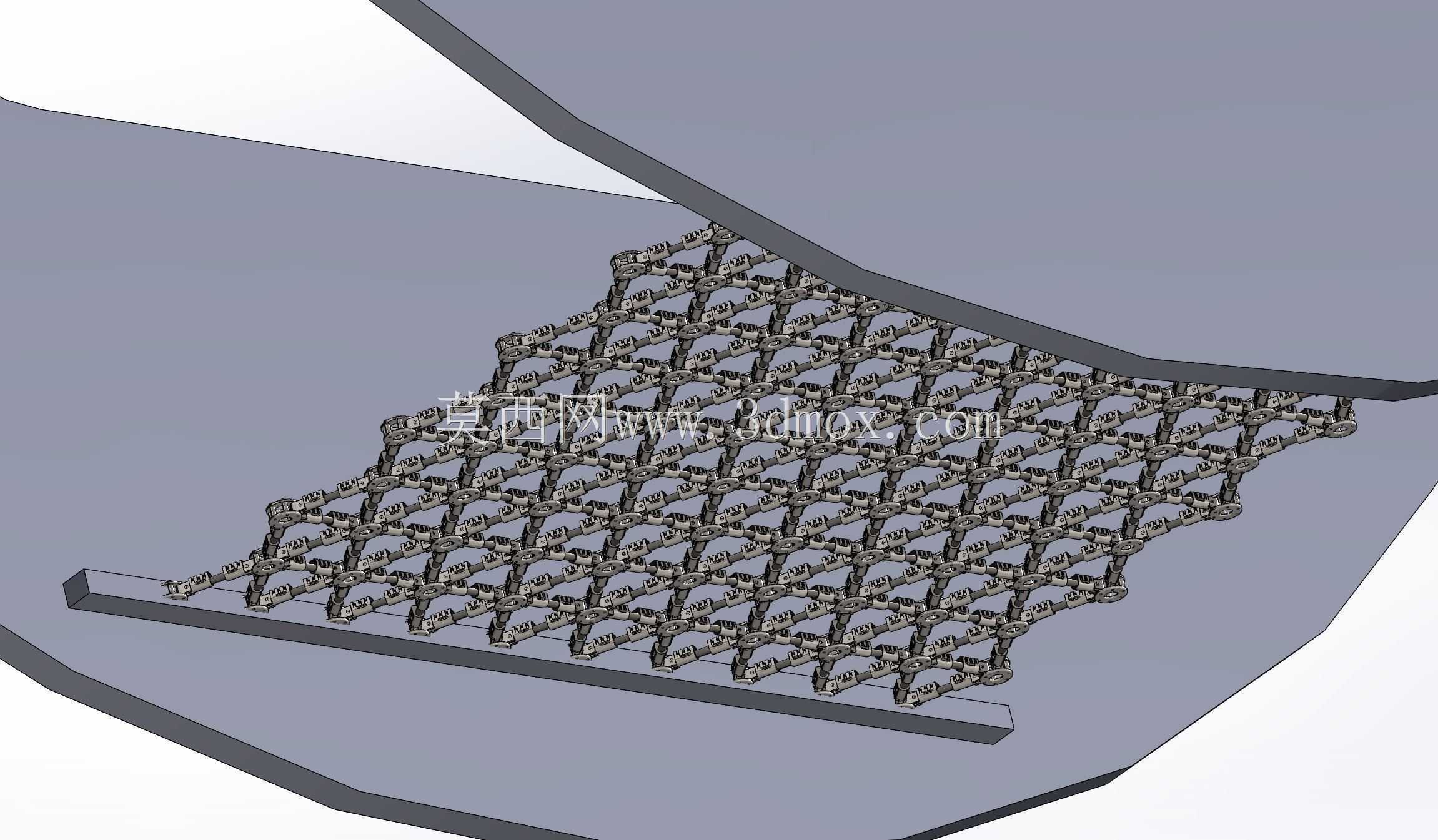

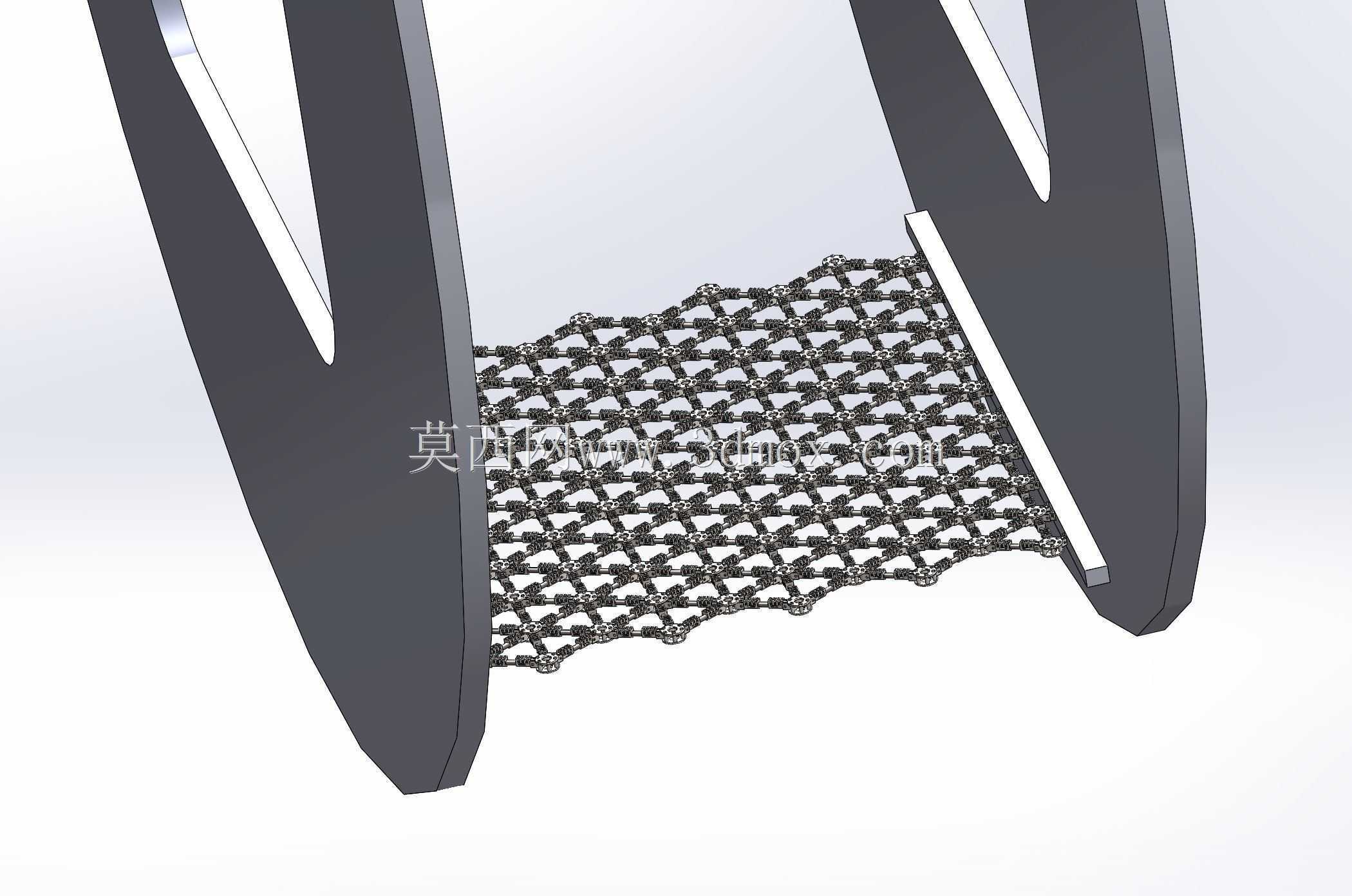

　　在需要实现多维度微动补偿、柔性适配的工程场景中，这类三角形单元柔性六梁结构常被用作柔性承载基板的核心连接单元，尤其适配需要在小范围内实现偏航、俯仰、横滚三个角度自由度补偿的装配场景，比如精密设备的隔振安装基板、航天器舱段间的柔性对接界面、高精度检测平台的自适应支撑面，都能看到这类单元的阵列应用。从结构组成来看，整个单元以带三角形构型的六角星连接件作为核心枢纽，六根横梁分别铰接在六角星的六个连接点位上，相邻单元之间通过横梁端部的铰接结构实现互联，最终拼接成整块具备连续柔性变形能力的地板结构。每根横梁与中心连接件的铰接部位都预留了足够的转动间隙，铰接副的接触边界采用了特定的几何轮廓设计，当外部载荷作用在地板表面时，

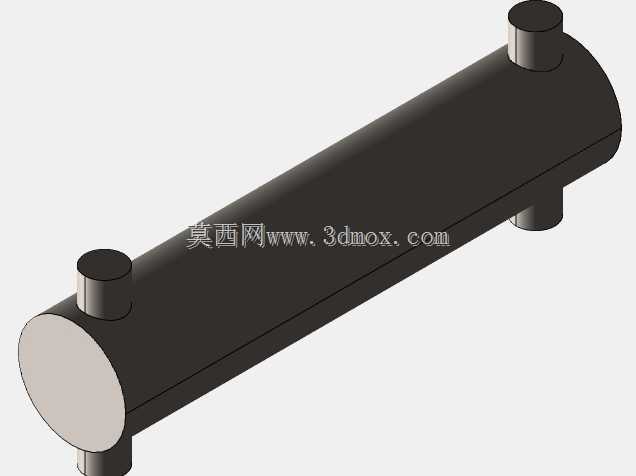

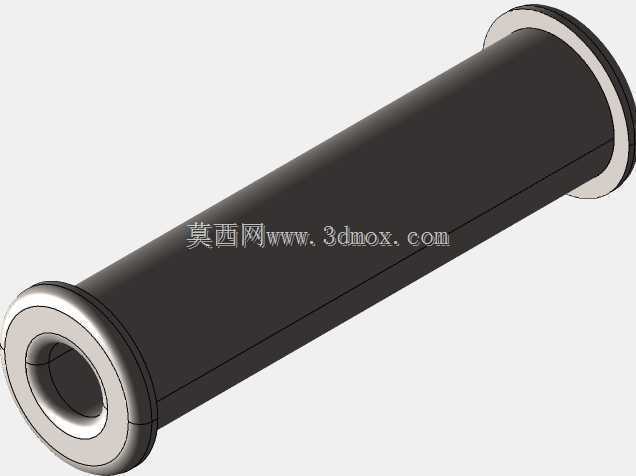

　　各根横梁可以绕铰接点独立转动，不会出现运动卡滞，同时铰接接触面的几何形状直接决定了单根横梁的最大转动角度，避免相邻单元出现运动干涉。设计这类结构时，首先要确定单组三角形单元的外接圆尺寸，这个尺寸直接决定了整块柔性地板的单元密度，单元尺寸越小，整块地板的柔性变形连续性越好，但对应的加工装配复杂度也会越高，需要结合实际应用场景的变形量需求做平衡。其次要明确铰接部位的接触弧面参数，弧面的曲率半径直接决定了横梁的转动阻尼与最大摆角，曲率半径越小，横梁的转动范围越大，但铰接部位的接触应力也会越高，需要匹配对应材质的表面硬度处理工艺，避免长期往复转动出现接触面磨损松旷。横梁的截面尺寸设计需要兼顾刚性与重量要求，作为承载传力的杆件，

　　横梁需要承受单元传递过来的竖向载荷与横向剪切力，截面过薄会在重载下出现杆件弯曲变形，破坏整个单元的运动精度，截面过厚则会增加整体结构重量，降低柔性响应的灵敏度。安装边界方面，这类柔性单元阵列组成地板时，边缘部位的单元需要与固定基座做铰接连接，不能采用刚性锁死的固定方式，否则会限制整块地板的边缘变形能力，导致边缘单元的铰接副出现额外的附加应力，长期使用下容易出现铰接部位的疲劳损坏。中心六角星连接件的三角形构型并非单纯的减重设计，三个三角形加强筋刚好对应六根横梁的传力路径，能够将单根横梁传递过来的载荷均匀分散到相邻的两根横梁上，避免单个铰接点出现应力集中。在实际装配过程中，所有铰接副的配合间隙需要控制在合理范围内，

　　间隙过大会导致整块地板出现晃动，承载时的形位精度无法保证，间隙过小则会在温度变化出现热胀冷缩时，出现铰接副转动卡滞的问题，丧失原有的柔性补偿能力。这类结构相比传统的整体式柔性板，最大的优势在于可以通过增减单元数量来适配不同尺寸的安装面，单个单元损坏后可以单独更换，不需要整体替换整块地板，维护成本更低。同时每个单元的运动相互独立，局部的变形不会传递到整个板面，能够很好地适配表面不平整的安装基面，在基面存在小幅装配误差时，通过各单元的自适应转动，依然能够保证地板上表面的平面度满足设备安装要求。在航天对接场景应用时，这类柔性单元组成的对接面可以补偿两个舱段对接时的小幅角度偏差，避免刚性对接出现的应力集中损坏对接结构；在精密检测平台应用时，这类柔性地板可以过滤掉地面传来的高频微振动，保证平台上检测设备的测量精度；在工业自动化生产线的工装基板应用时，这类柔性结构可以适配不同外形工件的支撑需求，通过各单元的自适应转动贴合工件表面，实现无应力装夹。
