弹簧储能式电力触发锁止机构

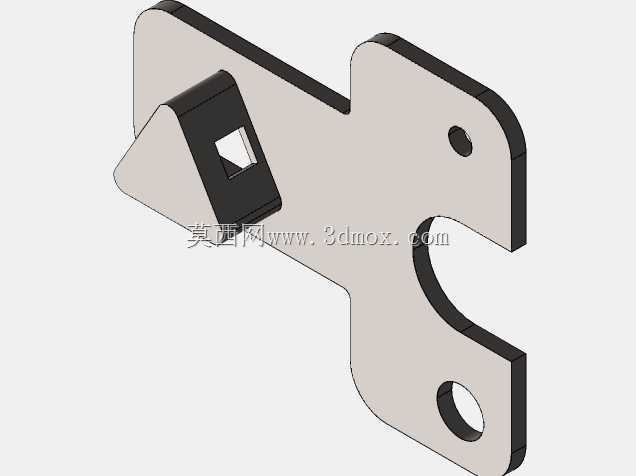

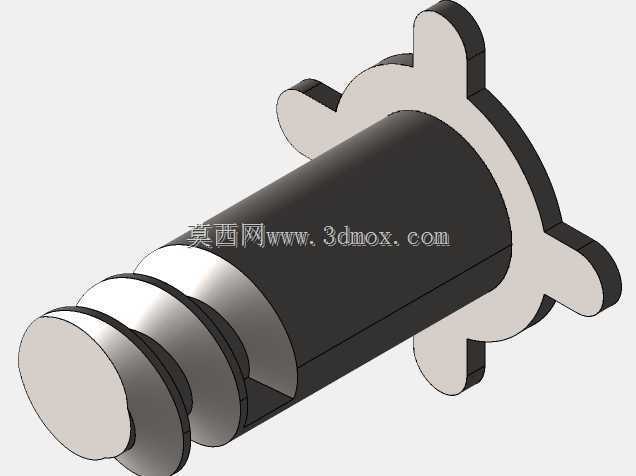

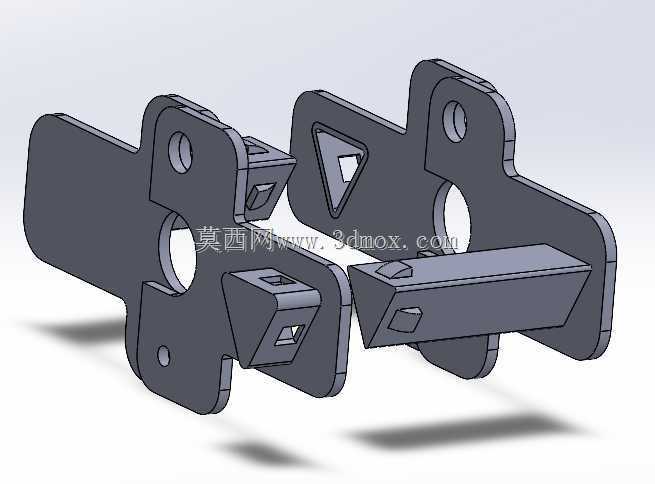

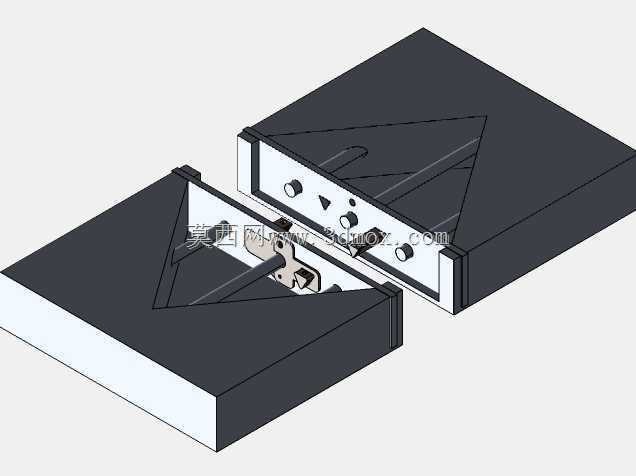

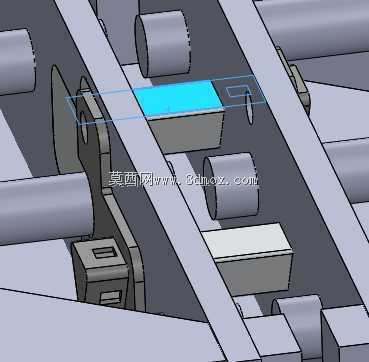

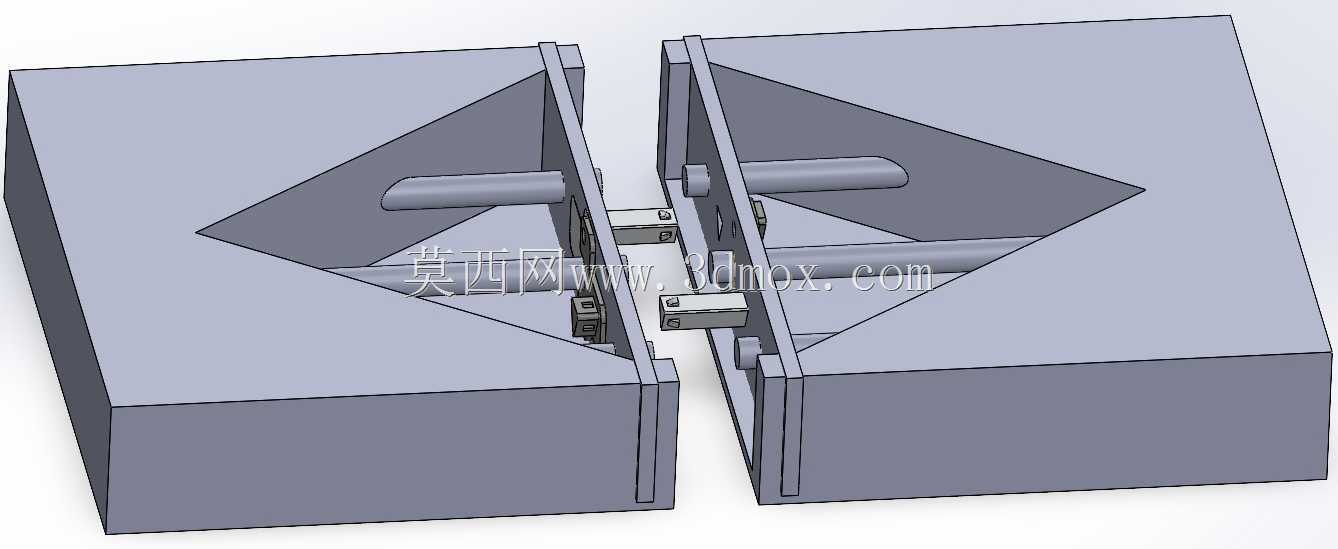

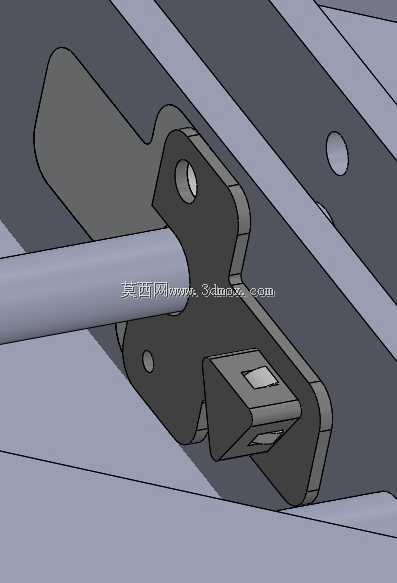

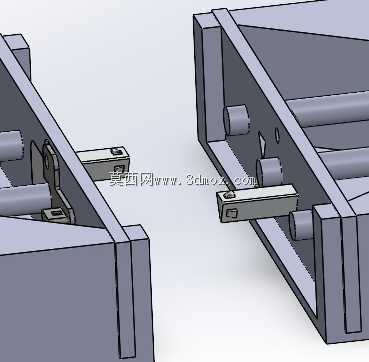

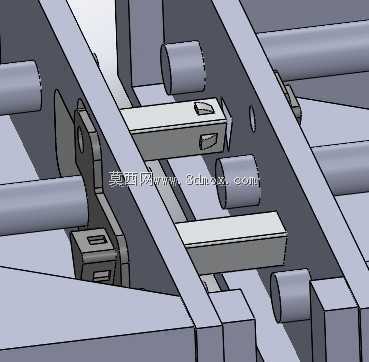

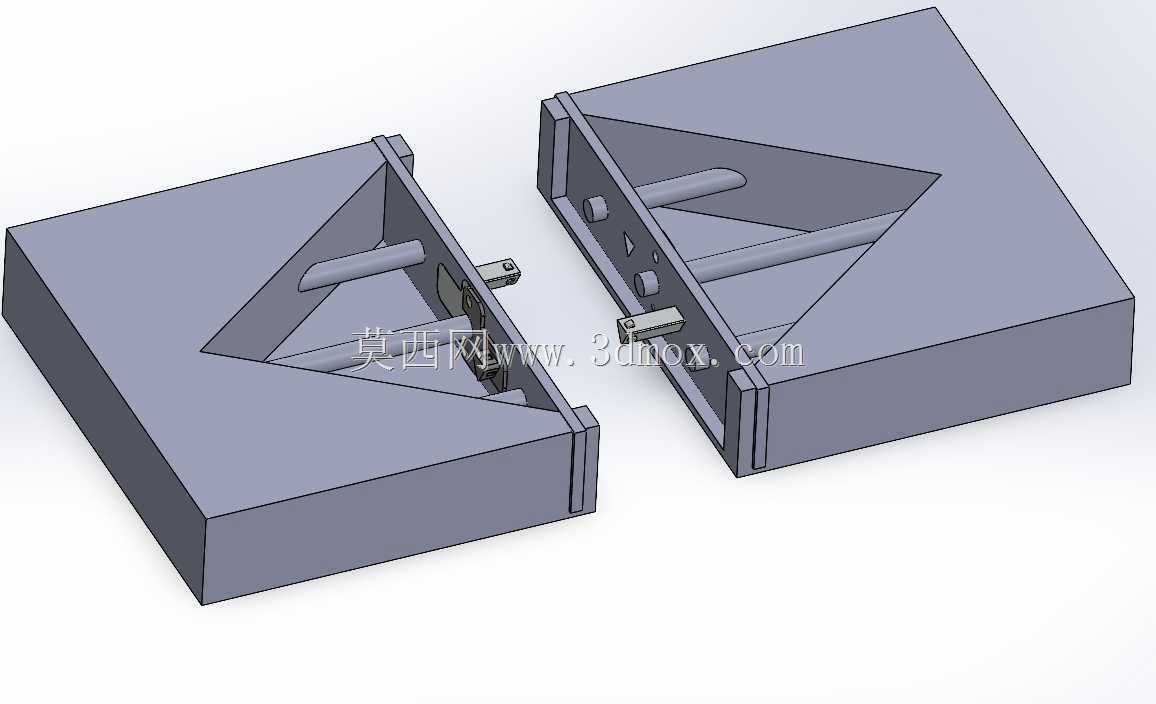

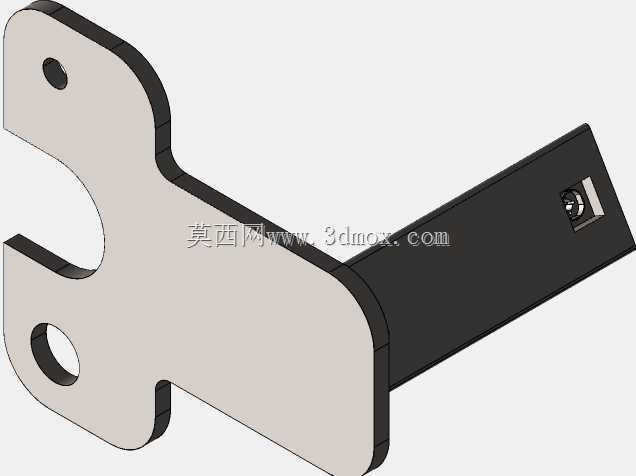

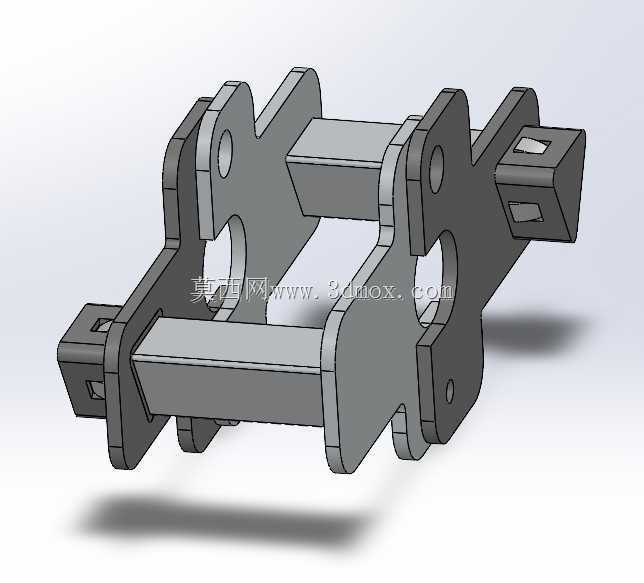

　　在电力输配系统的变压器配套组件中，这类依靠弹簧储存能量完成触发动作的机构，常被用于分接开关的快速动作环节、保护回路的触发脱扣单元，以及需要瞬时完成位置切换的联锁结构中，核心作用是在接收到动作信号后，瞬间释放弹簧预储的弹性势能，带动执行端完成既定的位移行程，避免慢动作带来的触头拉弧、卡滞、联锁失效等问题。从结构本身来看，整个构件采用对称式的钣金与机加件组合构型，主体承载部分为带安装孔的双侧支架结构，支架上预留的通孔分别对应铰接销轴安装位、定位销固定位以及行程限位接触面，中间的滑动芯轴为棱柱构型，与支架上的导向型孔做间隙配合，保证动作过程中不会出现径向偏摆，芯轴末端的楔形锁止块可在触发后快速卡入对应配合件的卡槽内，完成位置锁止。

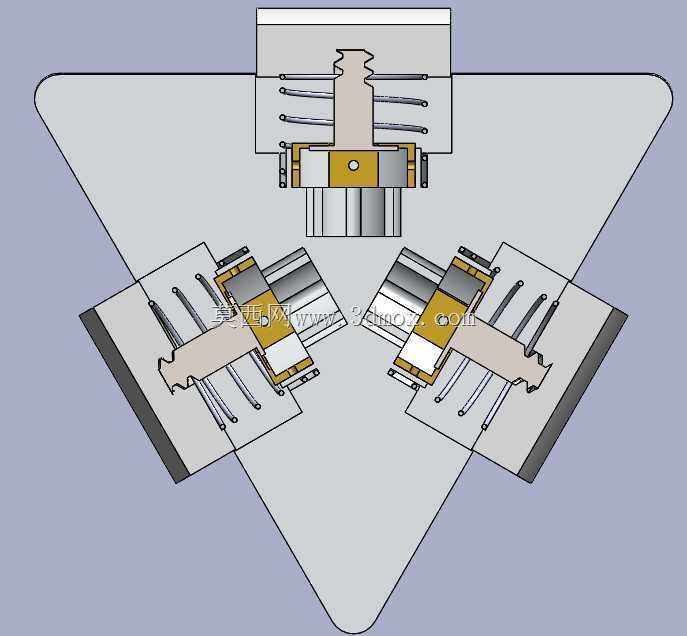

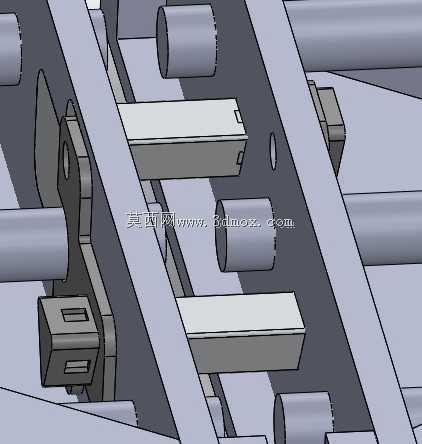

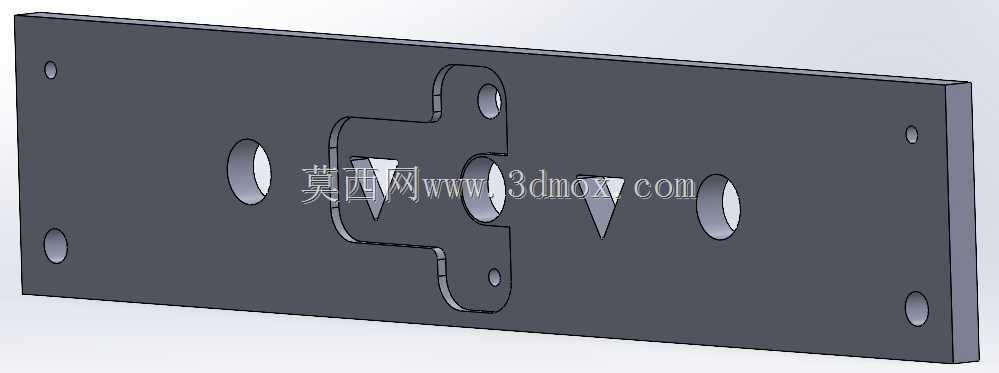

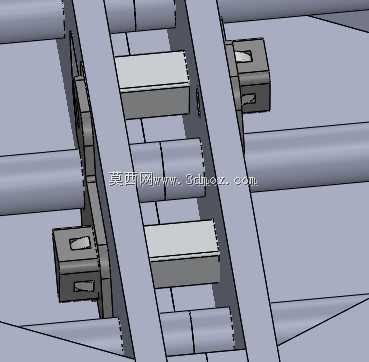

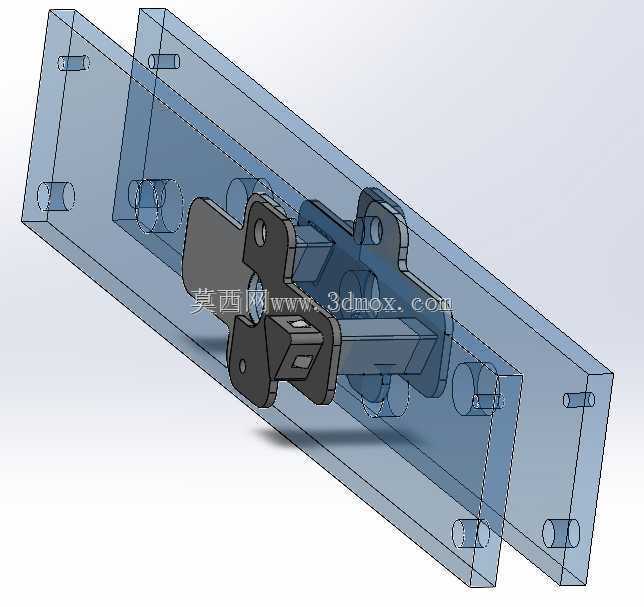

　　设计过程中首先要匹配触发力与弹簧刚度的对应关系，预压弹簧的安装腔被集成在两侧支架之间的空腔内，不需要额外设计外置的弹簧固定座，既压缩了整体的安装空间，也能避免弹簧在反复压缩释放过程中出现侧向脱出的问题。安装边界方面，双侧支架的外侧安装面为平面构型，可直接贴合在变压器组件的安装基板上，通过对应位置的螺栓完成固定，不需要额外设计转接法兰，整体厚度方向的尺寸控制在紧凑范围内，不会占用过多的柜体内部空间，芯轴的伸出行程经过精确计算，既保证锁止块有足够的卡入深度，不会在振动工况下出现脱锁，也不会因为行程过长导致动作时间增加、冲击载荷过大。从实际工况适配来看，这类触发机构需要耐受电力设备长期运行的温升环境，

　　所有金属构件的表面处理都考虑了绝缘与防锈需求，铰接位置的配合间隙经过反复优化，既保证动作灵活无卡滞，也不会因为间隙过大在长期振动后出现磨损松旷。在功能实现逻辑上，常态下机构处于待触发状态，弹簧被锁定结构约束保持预压缩储能，当触发信号传递到解锁端时，锁定约束瞬间解除，弹簧势能快速释放，推动芯轴沿导向方向快速移动，带动末端的执行块完成触发动作，整个动作过程的时间通常控制在毫秒级，完全满足电力保护回路对动作响应速度的要求。结构上的楔形锁止面设计还具备自锁特性，触发完成后即使受到反向的作用力，也不会出现机构回退的问题，保证动作后的位置可靠性，不需要额外增加锁止销等辅助固定结构。导向部分的棱柱截面设计，

　　相比圆形导杆可以避免芯轴在动作过程中出现转动，保证末端锁止块的对位精度，装配时不需要额外做周向定位，能有效减少装配工序的复杂度。支架上的减重孔设计在不降低结构强度的前提下，减少了构件的整体重量，同时也为机构动作过程中的空气流动留出空间，避免密闭空间内的空气阻尼影响动作速度。在实际选型适配时，只需要匹配对应安装孔位的基板，调整弹簧的预压量就可以适配不同触发力需求的场景，不需要对整体结构做大规模修改，具备较好的通用性。
