107毫米规格火箭塞结构设计方案

项目分类:变压器 发布时间:2024-08-13 ID:763071
  • 107毫米规格火箭塞结构设计方案
  • 107毫米规格火箭塞结构设计方案
  • 107毫米规格火箭塞结构设计方案
  • 107毫米规格火箭塞结构设计方案
  • 107毫米规格火箭塞结构设计方案
  • 107毫米规格火箭塞结构设计方案

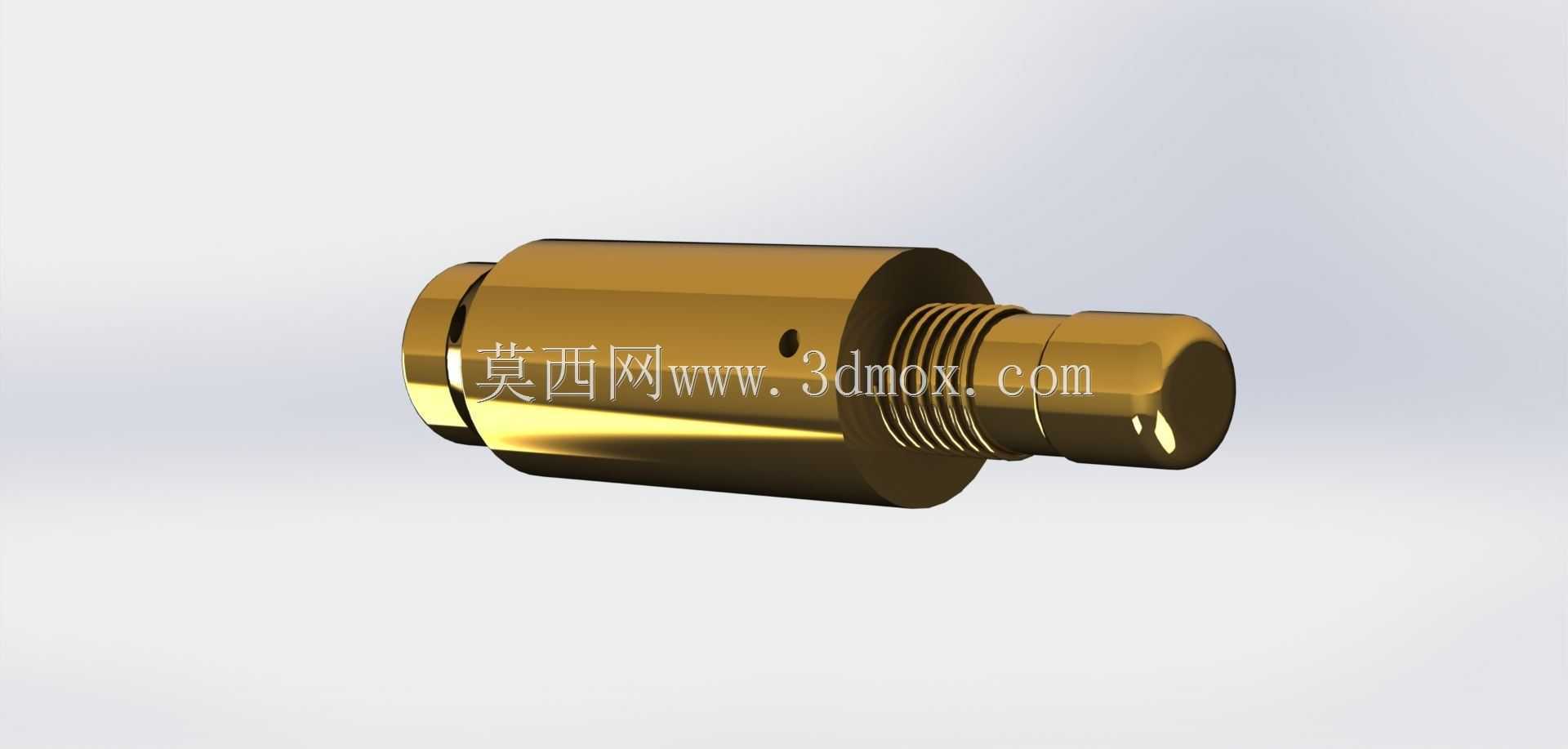

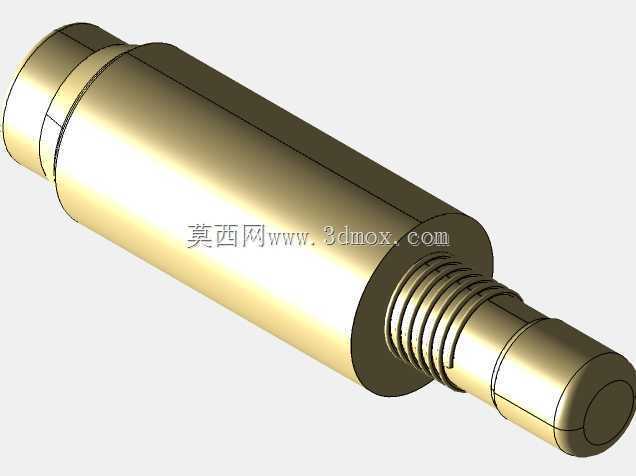

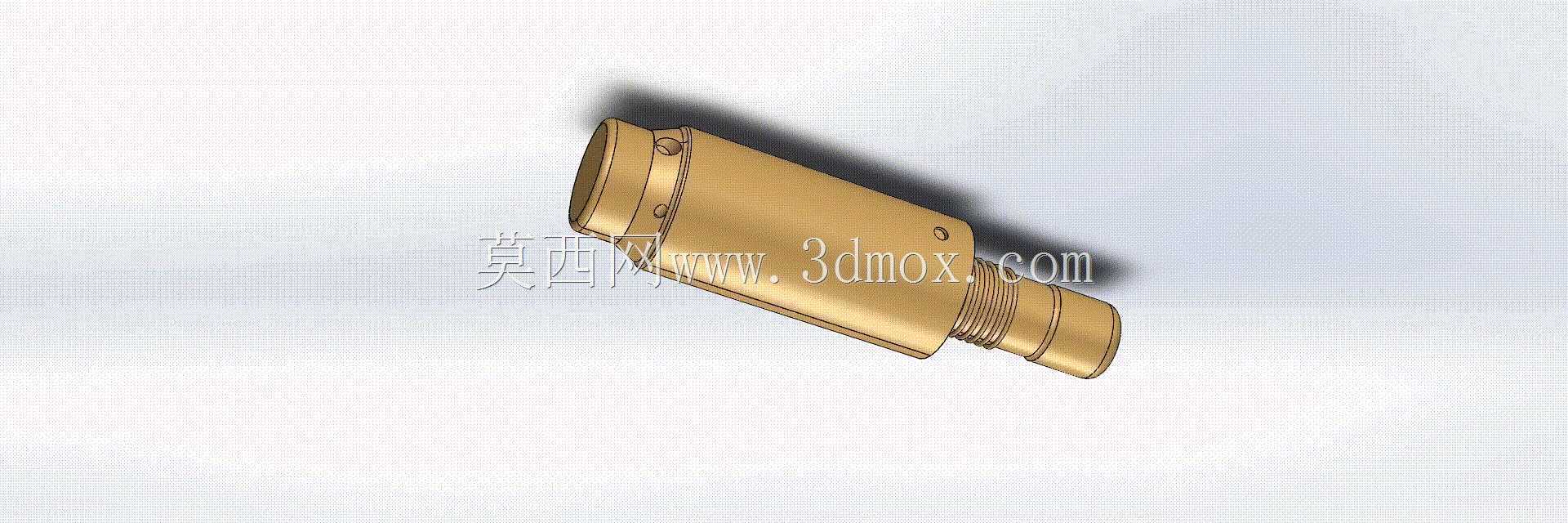

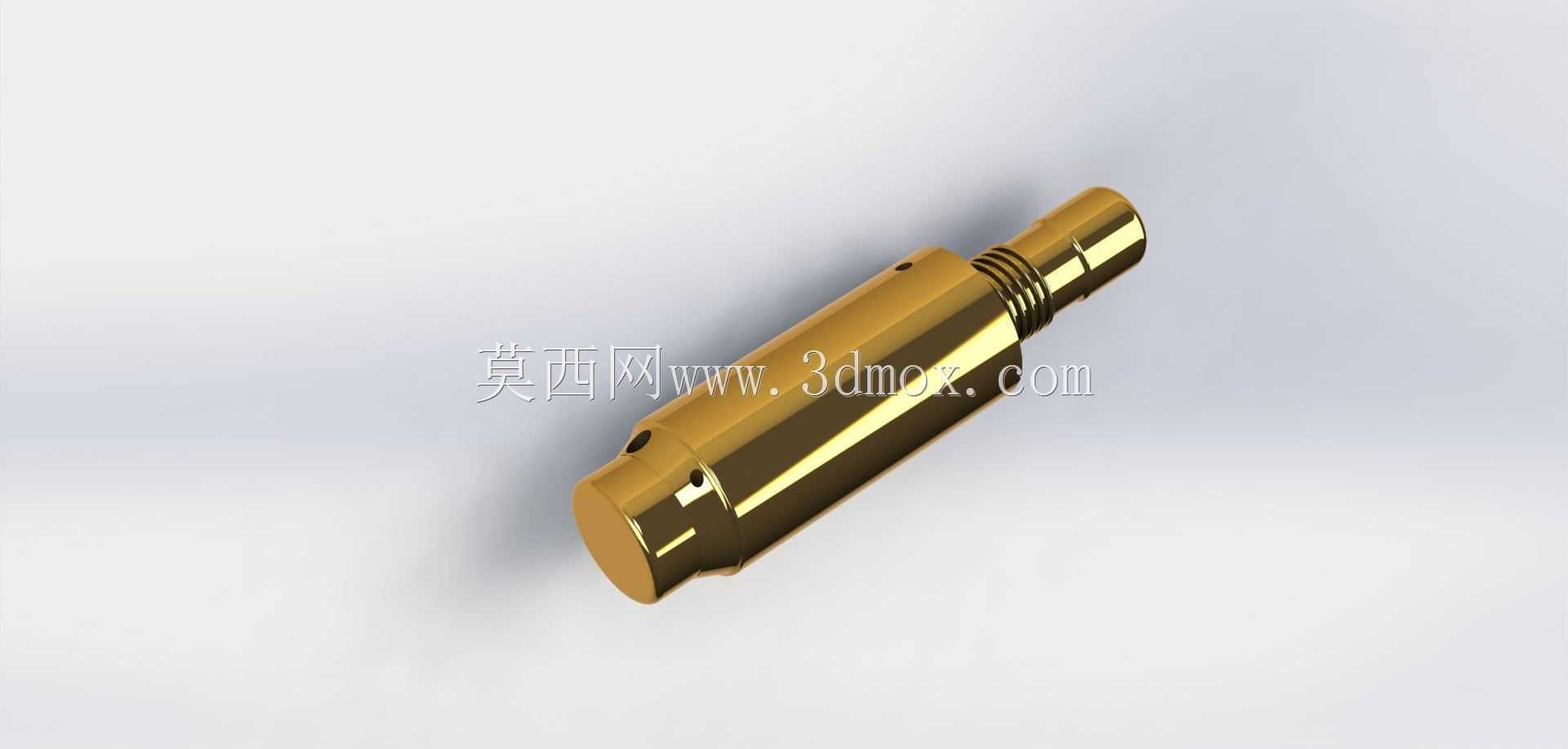

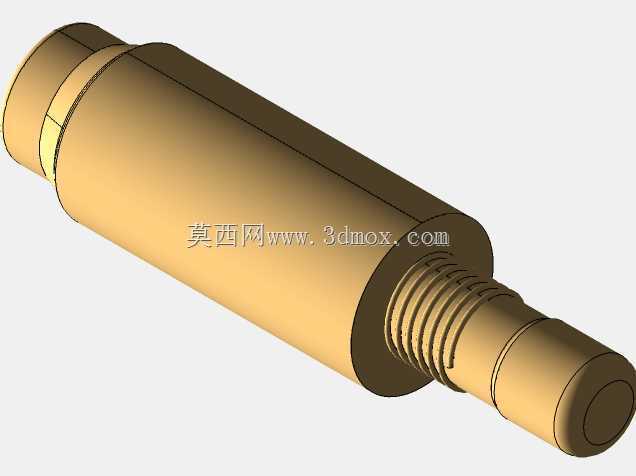

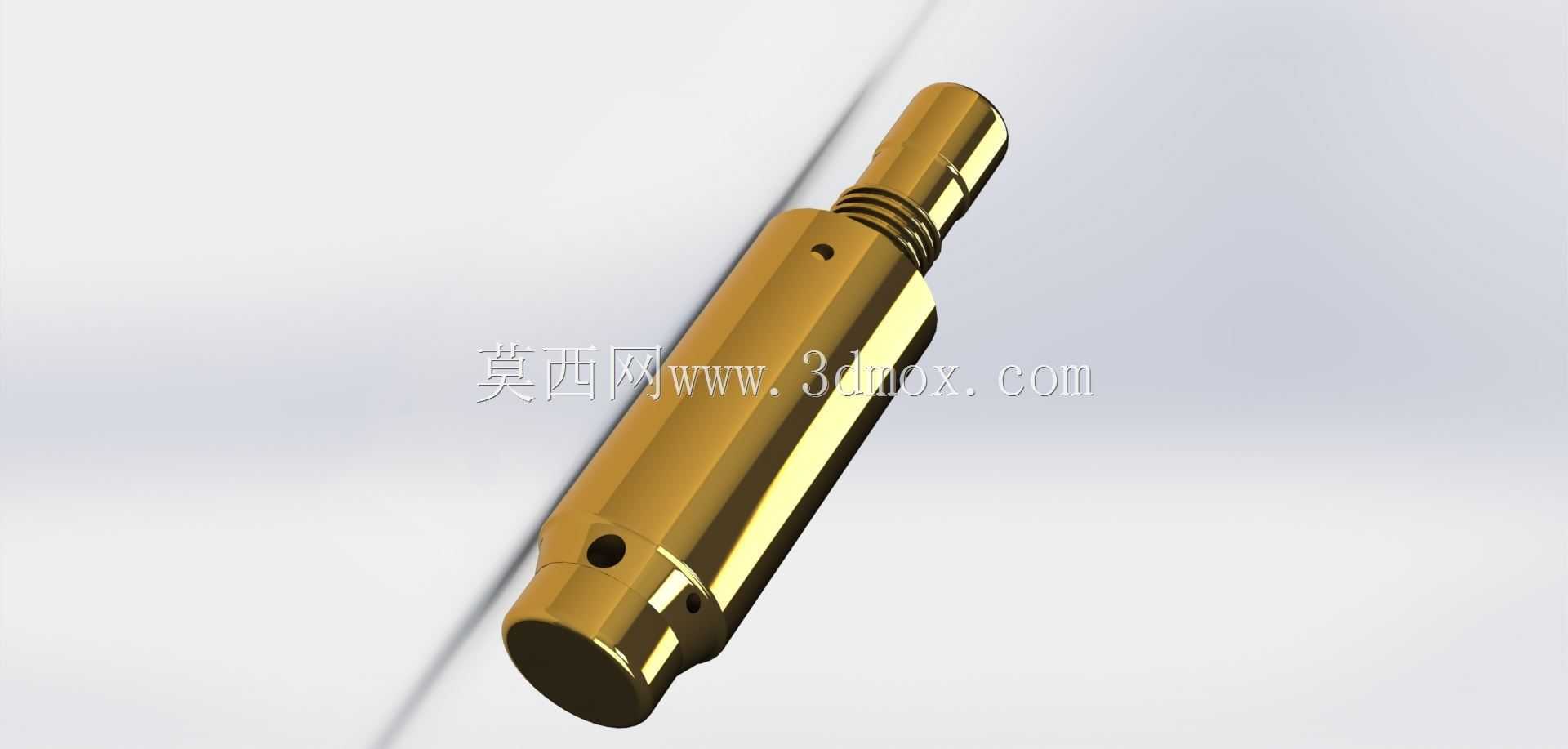

  从端部到插接端依次设置不同直径的轴段,其中靠近插接端的位置设计有多道环形凹槽,这类凹槽一方面用于安装密封胶圈,阻断外部粉尘、水汽进入设备内部,另一方面也可以在插接到位后形成卡合定位,避免设备运行过程中受振动影响出现松脱移位。塞体主体采用导电性能优异的金属材质加工,表面做镀覆处理提升耐磨与抗氧化能力,避免长期使用后接触电阻升高影响导通性能,在塞体的不同轴段上分布有径向通孔,这类孔位一方面用于穿设定位销钉,实现塞体与安装基座的刚性固定,另一方面也可作为导通线路的穿接位,让内部导线可以通过孔位与塞体可靠连接,减少焊接点位带来的接触不稳定问题。设计过程中需要重点考量各轴段的同轴度公差,若同轴度偏差超过0.05毫米,插接时就会出现卡滞,在电力输配系统的配套点火触发、回路导通类工况中,这类107毫米规格的塞体构件常作为配套触发组件的核心承载部件使用,区别于常规民用电气接插件,其需要同时满足导通稳定性、结构抗冲击性、安装适配性三类核心要求,在高压回路触发、应急点火导通、特种电力配套装置中承担着电流传导、结构定位、密封隔层的多重作用。从实际使用场景来看,这类塞体多装配在电力变压器配套的触发回路终端,或是特种电力设备的点火导通工位,工作时需要承受瞬时导通的电流冲击,同时还要适配安装位的轴向尺寸限制,避免与周边壳体、线路产生干涉,因此在结构设计阶段需要优先考量安装边界的适配性。该塞体总轴向长度控制在107毫米,整体采用阶梯轴式的外形布局,

  甚至无法插入配套的基座孔位,因此建模时需要以中心轴线为基准,逐段标注各轴段的直径公差、端面跳动公差,给后续加工环节明确精度要求。塞体的端部设计为平端面结构,方便装配时施加顶推压力,让塞体可以顺畅推入安装位,同时平端面也可以贴合基座的限位台阶,控制塞体的插入深度,避免插入过深顶伤内部的接触弹片,或是插入过浅导致接触面积不足引发打火问题。在环形槽的尺寸设计上,槽宽与槽深需要匹配常用的O型密封圈规格,不需要单独开模定制密封件,降低后续的生产与维护成本,槽的边缘做R0.2的圆角处理,避免安装时割伤密封圈导致密封失效。从安装边界来看,塞体最大直径段的尺寸需要与基座的安装孔保持间隙配合,配合间隙控制在0.02-0.04毫米之间,

  既保证装配时的顺畅度,又不会因为间隙过大出现晃动,塞体上的定位孔位置需要与基座上的销孔完全对正,建模时需要做装配干涉检查,确认销钉穿入后不会与周边的其他构件产生碰撞。实际工况中,这类塞体在安装完成后很少需要频繁拆卸,因此结构设计上不需要做快拆结构,反而要通过密封圈、定位销的组合结构提升连接可靠性,避免长期受设备运行的振动影响出现松动。在导通性能的匹配上,塞体的金属材质导电率需要满足瞬时大电流通过的要求,避免瞬时电流通过时局部过热引发构件失效,表面镀覆层的厚度也要控制在合理范围,既保证抗氧化能力,又不会因为镀层过厚影响装配尺寸。建模过程中,需要对各转角位置做应力集中校核,尤其是径向孔与轴段的交接位置、环形槽的根部位置,

  这些位置在受冲击载荷时容易出现应力集中,因此需要设置合理的过渡圆角,分散应力提升构件的整体结构强度。不同于普通的接插件,这类塞体的使用场景往往伴随一定的冲击载荷,因此在结构设计时不能只考虑静态装配尺寸,还要模拟实际受冲击时的受力情况,确认各薄弱位置的强度满足使用要求,不会出现断裂、变形等问题。塞体的整体外形没有多余的凸起结构,所有突出部位都做了倒角处理,一方面避免装配时划伤操作人员,另一方面也减少运输、装配过程中磕碰导致的尺寸变形。在实际选型适配时,只需要确认安装孔的直径、安装深度与塞体的尺寸匹配,同时确认导通电流的参数在塞体的承载范围内,就可以直接替换使用,不需要对原有设备的基座做额外改造,降低配套适配的成本。
