DGPS组件防护承载托盘结构设计

　　在野外测绘、电力线路巡检、工程地形勘测这类需要高精度差分定位的作业场景中，DGPS设备的核心组件往往需要随作业人员频繁转场，常规的软质收纳包无法在颠簸、磕碰的运输过程中为精密定位元件提供足够的防护，容易出现接口松动、元件移位、外壳刮损等问题，直接影响外业定位数据的采集精度，甚至造成设备故障延误作业进度。这款防护承载结构的设计，正是针对外业作业中DGPS组件的收纳防护需求开发，整体采用一体化硬质基座结构，替代传统软包的松散收纳形式，让每个功能组件都有独立的定位腔室，避免组件之间在运输过程中相互碰撞摩擦。

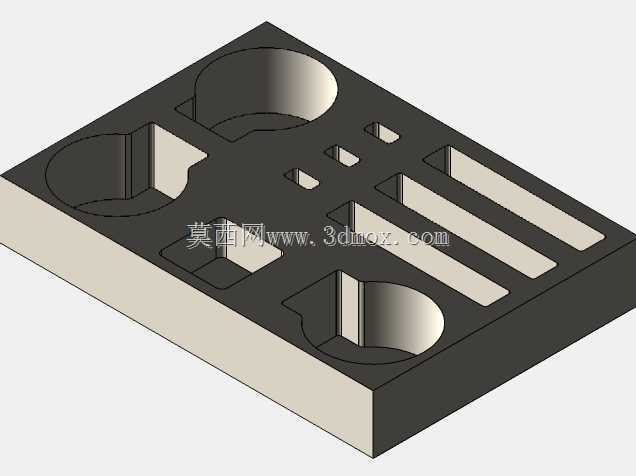

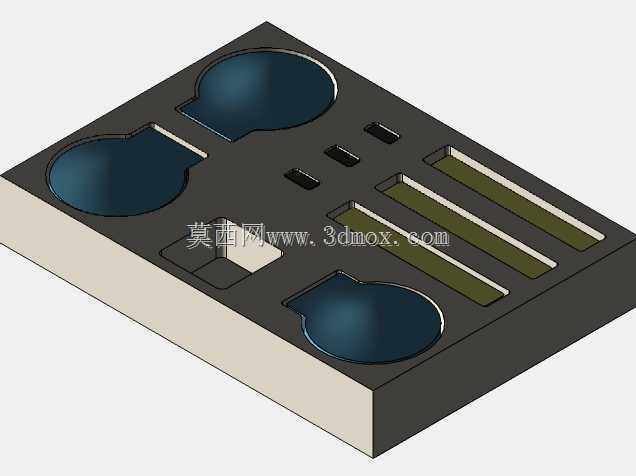

　　从结构布局来看，基座上设置了三个圆形沉腔，尺寸完全匹配DGPS系统的三个圆形接收天线单元，沉腔深度略高于天线本体厚度，腔壁做了微小的拔模斜度，既可以方便组件快速取放，又能在水平方向限制天线的窜动，沉腔边缘预留的窄槽是为天线的信号传输线缆预留的走线路径，避免合盖时线缆被挤压造成线芯损伤。三个平行设置的长条形凹槽，对应DGPS系统的信号处理模块、电源模块与数据存储模块，凹槽的宽度与模块本体的安装公差控制在0.2mm以内，既保证模块放入后不会出现横向晃动，又不会因为公差过小导致模块卡滞难以取出，凹槽底部做了0.5mm的垫高筋条，让模块底部与基座之间留出微小间隙，一方面可以避免模块底部的散热孔被基座平面封堵，保证设备通电待机状态下的散热效率，另一方面如果遇到雨天作业有少量雨水渗入收纳结构，积水可以顺着间隙流到基座边缘的导流槽排出，不会直接浸泡模块电路。

　　基座上预留的几个小型矩形槽位，分别对应配套的信号转接头、固定螺丝、调试触针这类小型配件，每个槽位的尺寸都根据对应配件的外形做了仿形设计，比如转接头的槽位特意做了卡位凸起，避免转接头在颠簸中从槽位脱出刮花其他元件。基座一角的方形沉台是为设备的快速定位卡扣预留的安装位，当整个承载结构放入外业作业背包时，这个卡扣可以和背包内部的固定绑带配合，将整个基座牢牢固定在背包内部，不会因为人员跑动、车辆颠簸出现基座在背包内翻转的情况。

　　设计过程中特意将所有腔室的边缘都做了R1.5的圆角处理，避免尖锐的棱边刮伤组件的外壳涂层，也防止作业人员取放组件时被棱角划伤。整个基座的外形尺寸参考了常规外业作业背包的内部隔层尺寸设计，长宽比例适配大多数测绘作业包的主仓尺寸，厚度控制在5cm以内，不会过多占用背包的储物空间，基座底部的四个角做了加厚处理，即使从1.2米的高度意外跌落，加厚的角部可以首先吸收冲击能量，避免冲击力直接传递到内部的精密组件上。

　　不同于通用型的收纳盒结构，这款承载结构的所有腔室位置都完全对应DGPS组件的实际接线顺序，作业人员取出组件时可以按照接线顺序依次拿取，收纳时也可以按照对应位置放回，不会出现组件混放、接线顺序错乱的问题，能有效减少外业作业前的设备准备时间，也避免因为组件放置错误造成的设备接线故障。腔室之间的分隔筋厚度统一为3mm，在保证结构强度的前提下尽可能减轻整体重量，不会给外业作业人员增加过多的负重负担，筋条的高度略高于所有放入组件的最高点，当配套的上盖合上后，筋条可以顶住上盖的内侧，让每个腔室形成相对独立的空间，即使某个组件因为意外出现固定松脱，也不会窜到其他腔室碰伤相邻的元件。

　　考虑到外业作业中可能遇到的高低温环境，整个结构的尺寸公差预留了足够的温度形变余量，在-20℃到60℃的环境温度范围内，腔室的尺寸变化量不会超过0.1mm，不会出现低温下腔室收缩卡紧组件、高温下腔室扩张导致组件晃动的问题。基座表面没有多余的装饰结构，所有的结构设计都围绕组件防护、快速取放、固定可靠这几个核心需求展开，没有冗余的设计元素，完全服务于外业DGPS作业的实际使用场景。
