电力变压器冷却回路流场仿真分析结构

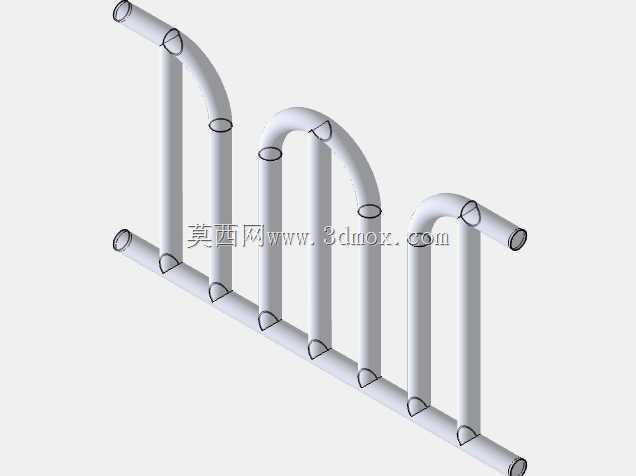

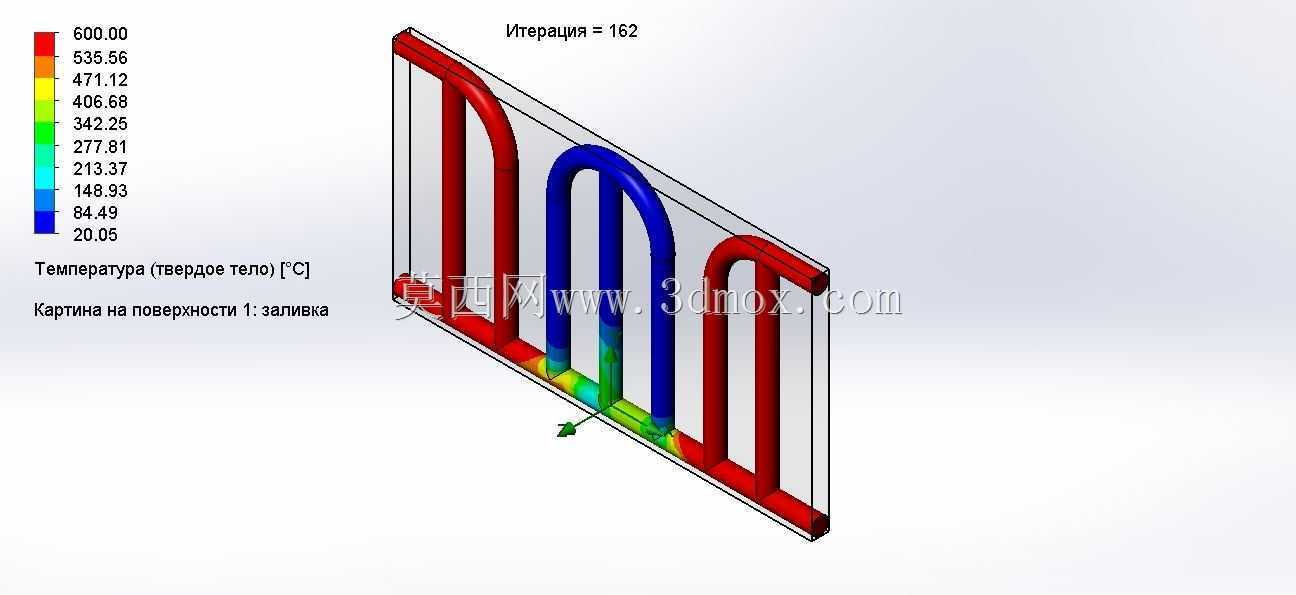

　　在电力输配系统的变电环节，变压器绕组及铁芯的温升控制直接决定设备运行寿命与负载能力，多数户外油浸式电力变压器的冷却回路采用U型弯管结构实现绝缘油的循环导流，本次流场仿真针对的就是这类冷却管路的内部流动特性。实际运行中，绝缘油在绕组温升作用下产生密度差形成自然循环，流经外置的冷却管路时通过管壁与外界空气完成热交换，若管路内部存在流动死区、局部压力突变，会直接导致散热效率下降，甚至在长期运行中引发油流带电、局部过热等故障。从仿真模型的结构来看，该冷却管路采用多组平行U型弯管并联布置，管路两端嵌入变压器油箱侧壁的集流腔，整体安装边界需匹配油箱侧壁的开孔间距，单组U型弯的弯曲半径经过优化，避免过小半径引发的流动脱流，

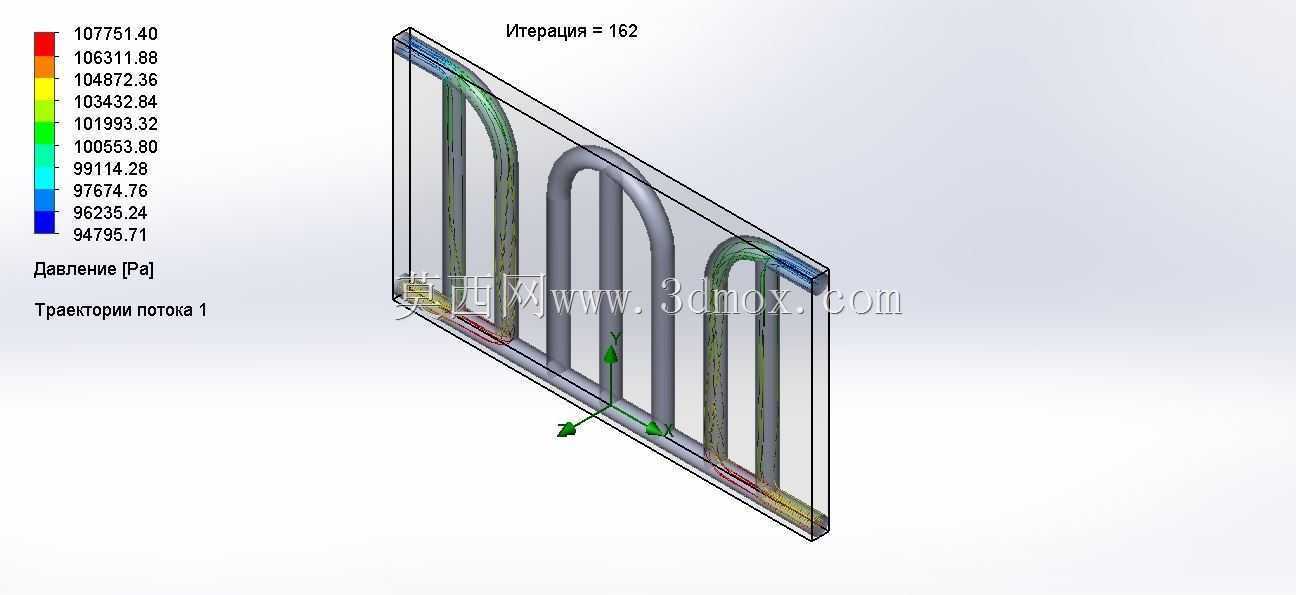

　　同时控制管路整体外伸尺寸不超出变压器油箱的外围防护边界，满足户外安装的运输尺寸限制与安全距离要求。设计过程中首先需要确定管路的通流截面，根据变压器额定负载下的损耗发热量计算所需的绝缘油循环流量，再匹配管路内径保证油流速度处于合理区间——流速过低会导致换热效率不足，流速过高则会增大沿程阻力，甚至引发管路振动。仿真结果中的压力云图直观呈现了不同迭代步数下管路内部的压力分布，从进油端到出油端的压力梯度变化可以判断沿程阻力损失，弯管处的压力集中区域需要重点关注，这类区域若压力梯度过大，长期运行中会对管壁产生持续的冲刷作用，加速绝缘油的老化与管壁的腐蚀。不同于常规的管路结构设计，这类冷却回路的流场仿真需要兼顾自然循环的驱动力特性，

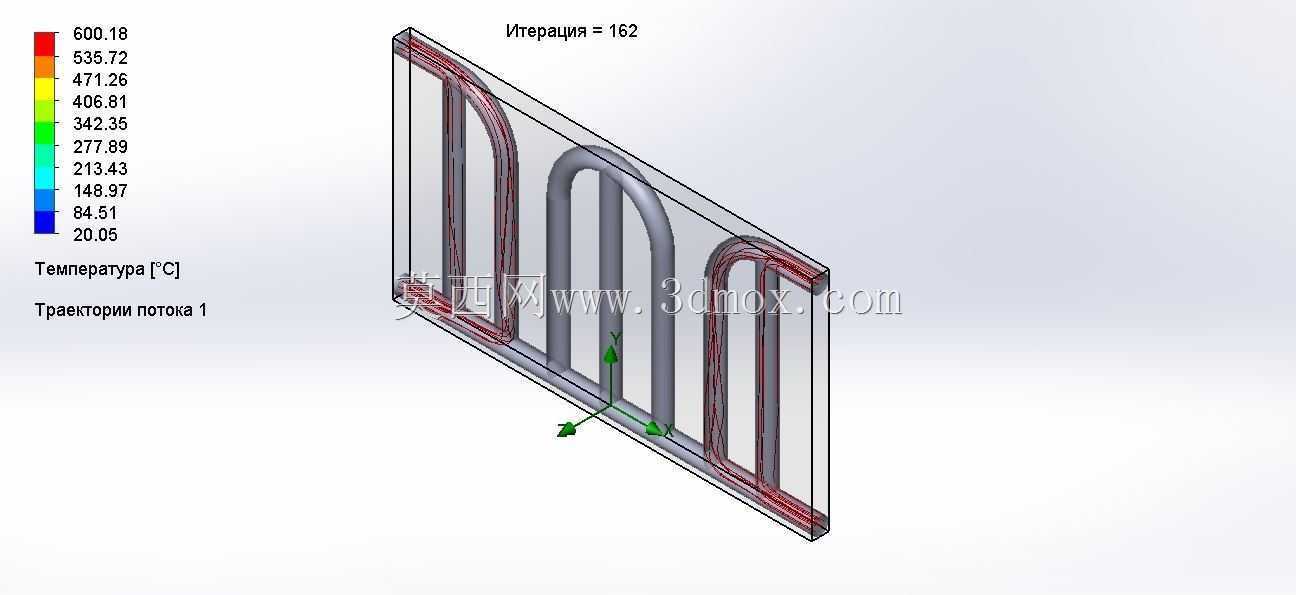

　　自然循环的驱动力来自冷热油的密度差，整体压头较低，因此管路的沿程阻力与局部阻力必须控制在极低水平，这也是设计中采用大弯曲半径U型弯、减少管路突变截面的核心原因。在安装边界上，管路与油箱集流腔的连接位置采用密封法兰结构，法兰的螺栓孔分布需匹配油箱侧壁的预设安装位，管路整体的支撑结构设置在弯管的最低点与最高点，避免运行中因油流脉动产生结构共振，同时管路的倾斜角度经过校准，保证绝缘油在停机状态下能够顺利回流至油箱，避免管路内残留油液引发的低温凝固问题。从流场分布的细节来看，并联管路之间的流量分配均匀性是设计的核心难点，若某一组管路的流量偏低，对应的散热区域就会出现局部过热，仿真中通过调整集流腔的导流结构，

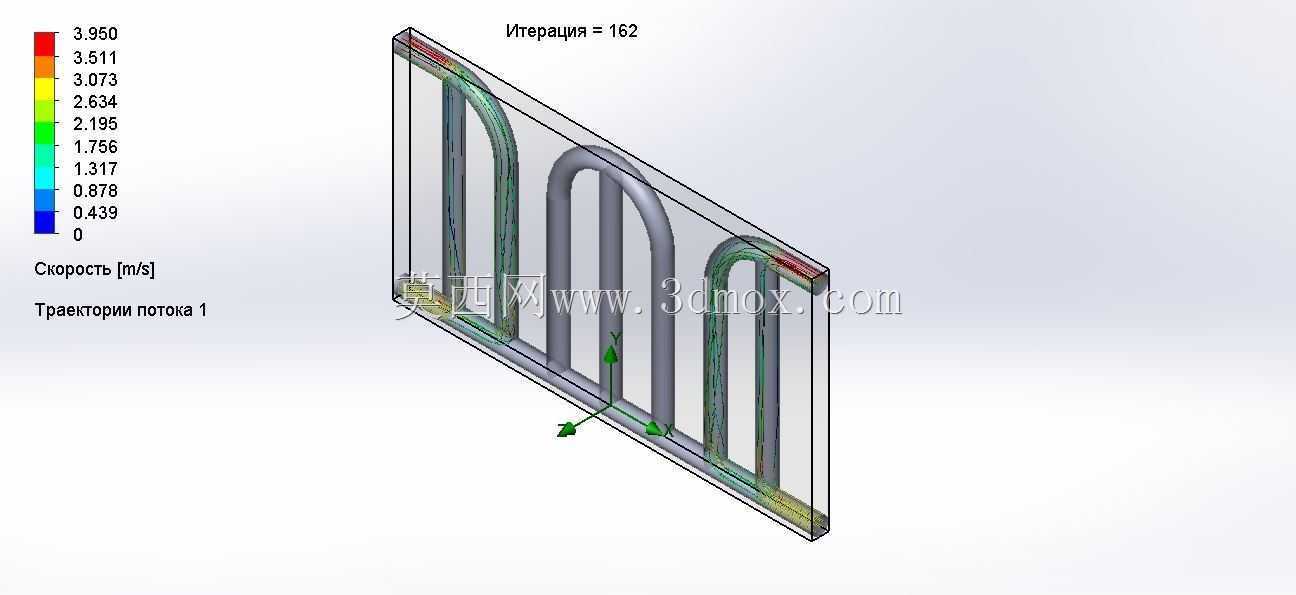

　　让进入每一组U型弯的油流流量偏差控制在工程允许范围内，同时在弯管的出口位置设置导流倒角，减少出口处的涡流区，降低局部阻力损失。实际工程应用中，这类冷却管路的结构验证不能仅依靠理论计算，因为自然循环下的油流状态受温度、油液粘度、安装倾斜度等多重因素影响，通过三维流场仿真可以提前预判不同工况下的流动状态，在样机试制前就完成结构优化，减少后续试验的迭代成本。另外，管路外壁的散热翅片布置也需要结合内部流场的分布特性，在内部油流速度高、换热效率好的区域对应布置更高密度的翅片，最大化整体散热效率，避免材料的浪费。对于长期在户外运行的变压器，冷却管路的结构强度也需要结合流场的压力脉动数据进行校核，尤其是在变压器突发短路等极端工况下，油流会瞬间产生较大的冲击力，管路的固定点位置与壁厚设计需要能够承受这类瞬时冲击，避免出现管路变形、密封失效等故障。
