七兆瓦CFD仿真用风力涡轮机结构设计

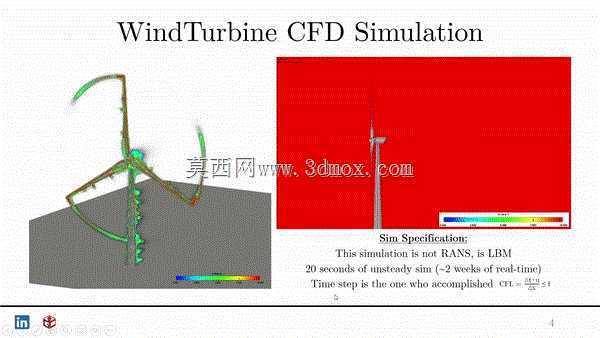

　　在海上风电项目的前期流场验证环节，这类适配CFD仿真的风力涡轮机三维结构，是完成风资源匹配、载荷校核的核心载体，区别于落地施工的实体机组，该结构的建模逻辑完全围绕流场计算的网格划分需求做了针对性优化，所有曲面过渡都做了连续曲率处理，避免仿真计算中出现网格畸变导致的残差发散问题。从实际应用场景来看，这类结构主要服务于风电场前期的微观选址验证、极端风况下的机组载荷响应分析，以及叶片翼型的气动效率迭代，尤其是海上风场区域，海面下垫面粗糙度低、风切变特性与陆地差异明显，通过该结构完成的LBM类瞬态仿真，能够捕捉到传统RANS方法无法解析的尾流涡脱细节，为机组排布间距优化、尾流影响评估提供精准的流场数据支撑。

　　从功能特性上看，该涡轮机结构完整还原了三叶片水平轴机组的气动外形，转子半径设定为86m，对应轮毂中心安装高度为110m，这个尺寸参数匹配七兆瓦级机组的额定功率输出需求，在额定风速下能够实现最优的叶尖速比匹配，叶片翼型沿展向做了分段变厚度、变扭角设计，从叶根区域的厚翼型保证结构强度，到叶尖区域的薄翼型提升气动效率，过渡段的曲面连续性做了严格控制，既满足CFD仿真中壁面边界层的网格生成要求，也能真实反映实体机组的气动响应特性。建模过程中针对机舱、塔架的扰流影响也做了完整还原，没有做过度简化处理，因为塔影效应、机舱扰流是影响叶片瞬态载荷波动的关键因素，在瞬态仿真计算中，这些细节的缺失会直接导致叶片疲劳载荷计算结果出现10%以上的偏差，无法支撑后续的结构强度校核工作。

　　设计思路上，整个结构的建模优先保证气动外形的精度，所有叶片截面的翼型坐标都经过气动性能校验，没有出现曲面褶皱、法向反向的问题，同时针对CFD仿真的计算域需求，结构本身的封闭性做了反复检查，所有实体面都完成了缝合处理，避免后续流场计算中出现流体域泄漏的问题。考虑到海上风场的高湿、高盐雾环境，该结构对应的实体机组在叶片前缘还预留了 erosion 防护层的安装空间，建模时也将这部分结构的厚度边界做了明确标注，方便后续仿真中评估防护层对翼型气动效率的影响。安装边界方面，该结构对应的塔架底部连接法兰尺寸、塔筒分段的对接位置都做了参数化设定，能够根据不同海床地质条件、不同轮毂高度需求快速调整塔架长度，匹配不同项目的安装边界要求，同时叶片与轮毂的连接接口、轮毂与机舱主轴的对接尺寸都按照行业通用的七兆瓦级机组接口规范做了匹配，不需要额外调整就能直接对接后续的结构强度分析模型。

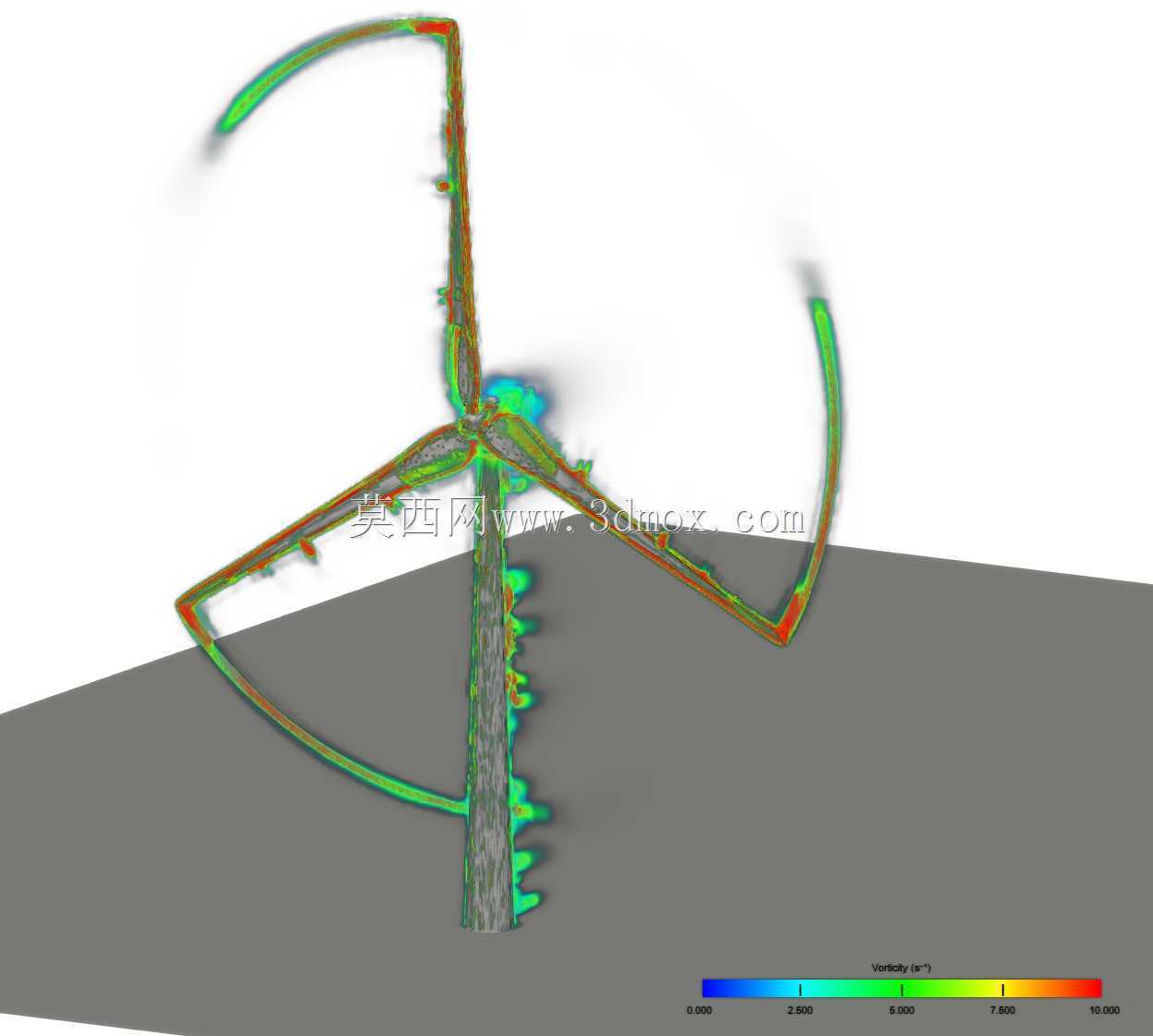

　　在流场仿真应用中，该结构能够直接导入各类CFD求解器完成网格划分，叶片表面的边界层网格可以直接基于模型曲面生成，不需要额外的几何修复工作，大幅缩短仿真前处理的周期，尤其是针对20秒量级的瞬态风况仿真，模型的几何精度足够捕捉到叶尖涡的生成、发展以及耗散全过程，能够为风电场的发电量预估、极端风况下的机组顺桨控制策略验证提供可靠的几何基础。不同于用于生产加工的详细设计模型，该结构省略了叶片内部的腹板、加强筋等不参与流场作用的内部结构，在保证气动外形精度的前提下尽可能降低了模型的面数，既不会影响流场计算结果的准确性，也能减少网格划分的工作量，提升仿真计算的效率，同时模型的坐标系设定完全按照风资源评估的通用规范设置，来流方向、轮毂中心坐标都与行业通用的仿真坐标系对齐，导入求解器后不需要额外调整坐标位置就能直接设置边界条件，适配不同CFD软件的前处理流程。
