机床用三爪自定心卡盘三维结构设计

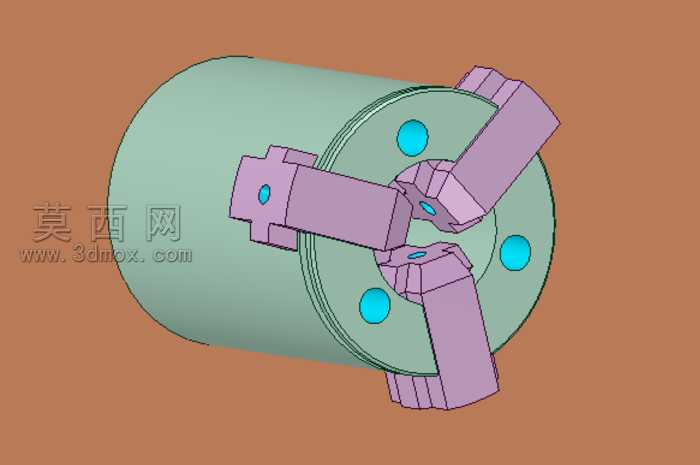

本作品为机床配套用三爪卡盘的三维参数化设计模型，建模过程中严格遵循机械装夹部件的实际加工与装配逻辑，先完成卡盘主体基体的回转特征构建，通过旋转、拉伸切除等操作还原卡盘圆柱壳体的内外轮廓，精准预留出卡爪滑动的导向槽位、端面安装定位孔的位置与尺寸，保证基体部分的同轴度、端面跳动等形位公差符合实际工装的设计要求。在卡爪组件的建模环节，针对三个同步运动的活动卡爪，采用参数化关联设计保证三个卡爪的结构尺寸完全一致，还原卡爪上的装夹齿形、锁紧定位结构、与盘体导向槽配合的滑动接触面，同时完成卡爪与内部传动小齿轮的配合结构建模，还原三爪同步定心的传动逻辑。模型渲染阶段，对卡盘主体采用哑光金属质感的材质表现，还原铸铁盘体的磨砂金属质感，对活动卡爪部分采用偏紫调的硬质合金材质区分，清晰呈现不同部件的装配边界，端面的定位孔采用亮蓝色的通透材质标注，直观展示安装孔的分布位置与孔径大小，整体渲染背景采用暖棕纯色，避免多余元素干扰结构展示。设计过程中重点考量三爪卡盘的实际装夹功能，还原卡爪沿径向滑动的运动空间，保证三个卡爪的运动路径完全交汇于卡盘中心轴线，还原自定心卡盘的核心功能特性，同时对盘体上的密封槽、传动件安装腔等内部细节也做了完整建模，没有省略关键的装配结构，模型各部件之间保留了合理的装配间隙，符合实际机械装配的公差要求，既可以作为机床配套部件的结构展示模型，也可用于机械原理教学、工装设计参考等场景，完整呈现了三爪卡盘从外部装夹结构到内部传动配合的全细节构造。
