七叶轴流散热风扇结构设计

　　在工业散热、电子设备通风、小型风冷系统的实际应用场景里，轴流风扇的结构合理性直接决定了通风效率、运行噪音与使用寿命，这款七叶结构的轴流风扇设计，正是针对中小风量风冷场景的需求完成的结构建模。从实际使用场景来看，这类风扇可适配机柜散热、小型设备风冷、家用通风装置、车载散热单元等多种工况，核心作用是通过叶片旋转驱动空气沿轴向流动，带走热源表面的累积热量，维持设备工作在合理的温度区间，避免元器件因过热出现性能衰减或失效。

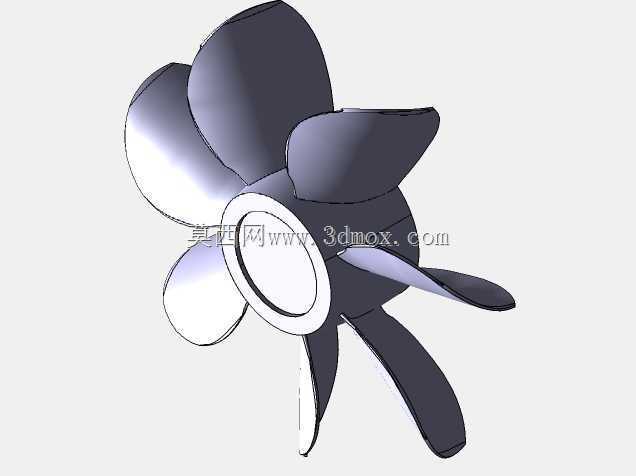

　　从设计思路层面，这款风扇采用七片等距分布的弯掠叶片结构，区别于常见的三、五叶风扇，七叶布局能够在相同转速下获得更连续的气流输出，降低叶片扫风时的气流脉动幅度，进而减少运行过程中的气动噪音，适合对噪音控制有一定要求的密闭或半密闭设备安装场景。叶片的型线采用了变截面扭曲设计，从叶根到叶梢的弦长、安装角逐步过渡，叶根位置与轮毂衔接处做了圆弧过渡处理，既能够降低应力集中风险，提升叶片高速旋转时的结构强度，也能减少叶根位置的气流涡流损失，提升整体气动效率。轮毂部分采用了中心带通孔的筒式结构，中心通孔的尺寸适配常规的电机输出轴径，安装时可直接通过轴孔配合与驱动电机轴连接，配合端面的止口结构能够保证风扇与电机轴的同轴度，避免旋转过程中出现动平衡超差引发的振动问题。

　　从安装边界与尺寸适配角度，这款风扇的整体外径控制在中小尺寸区间，能够适配常规的120mm、140mm标准安装位的风冷场景，轮毂的轴向长度经过优化，不会占用过多的安装纵深空间，在空间紧凑的设备内部也能完成装配。叶片的叶梢与外围护风圈的间隙预留了合理的安全距离，既不会因为间隙过大导致气流回流损失，也能避免加工、装配误差导致叶梢与护风圈发生刮擦，提升运行可靠性。叶片的厚度从叶根到叶梢逐步减薄，叶根位置厚度最大，保证与轮毂连接的结构强度，能够承受长期旋转带来的离心载荷，叶梢位置厚度较薄，能够降低叶片转动时的惯量，减少电机的启动负载，同时优化叶梢位置的气流流动状态，降低涡流噪音。

　　在功能特性层面，这款风扇的结构设计兼顾了气动性能与结构可靠性，等距分布的叶片布局在做动平衡校正时更容易配平，生产过程中可通过简单的配重调整就达到G6.3级以上的动平衡精度，适合批量注塑生产的工艺要求。叶片表面的曲面过渡顺滑，没有突兀的棱角，既能够降低空气流动的阻力，也能减少积灰对叶片动平衡的影响，长期运行后即便有少量灰尘附着，也不容易出现明显的振动加剧问题。轮毂的中心孔设计带有键槽适配位，可根据实际使用需求选择平键连接或者过盈配合连接，适配不同功率、不同转速的驱动电机，安装方式灵活。

　　从实际工程选型的角度，这类七叶轴流风扇在相同转速下，相比少叶结构的风扇能够提供更均匀的出风覆盖，不会出现局部风量过大、局部风量不足的问题，在给散热器、电子元器件阵列散热时，能够让散热表面的气流分布更均匀，提升整体散热效率。同时弯掠叶片的设计能够让气流在叶片表面的流动更贴合型面，减少气流分离带来的能量损失，在相同风量需求下，能够适配更低转速的电机，进一步降低运行噪音与功耗，非常适合对静音、能效有要求的民用、工业风冷场景。在建模过程中，所有曲面都做了连续性校验，叶片与轮毂的衔接位置做了圆角处理，不存在几何干涉、薄面、破面等问题，可直接导入仿真软件做气动性能仿真、结构强度校核，也可直接用于后续的模具设计、手板打样环节，减少二次修复模型的工作量。
