墨菲PowerView780显示终端结构三维设计

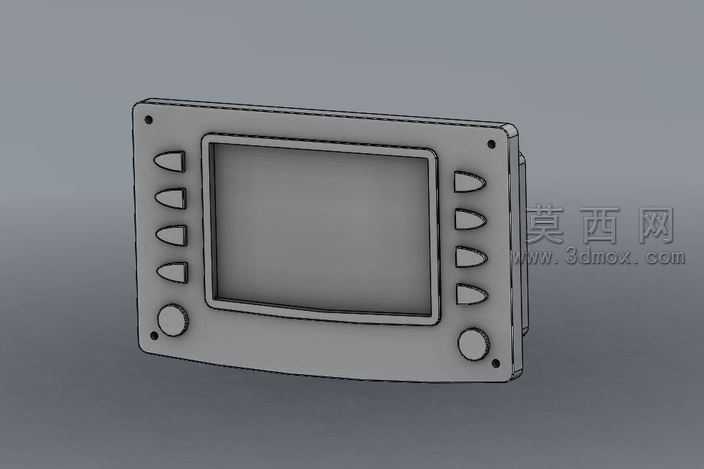

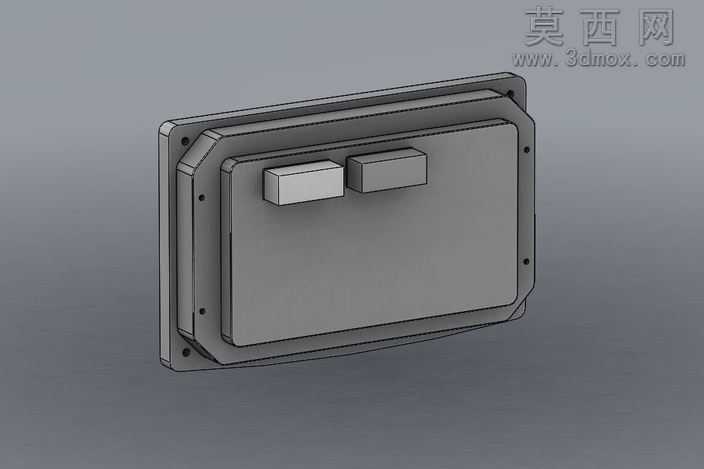

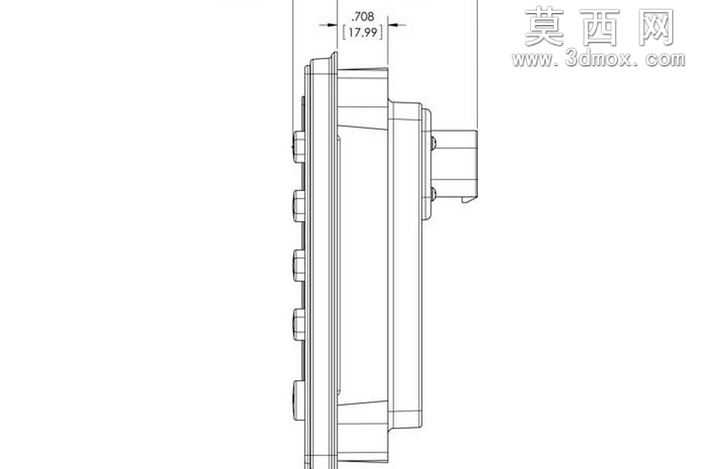

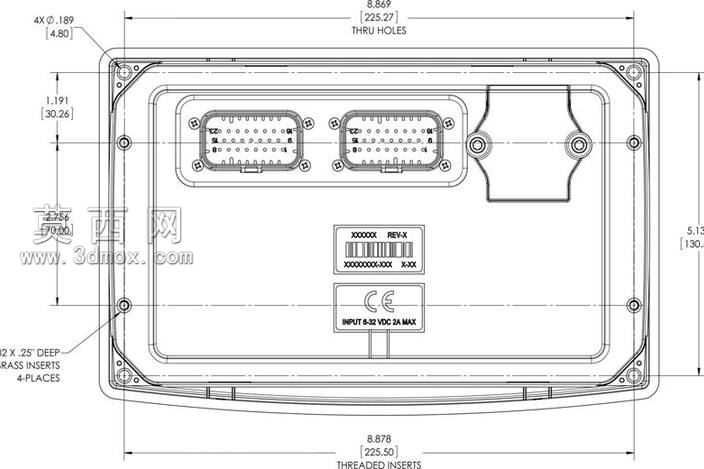

本模型针对墨菲PowerView780工业显示终端进行全参数化三维建模，建模过程严格参照官方公开的产品尺寸图纸，确保安装孔位、壳体深度、接口布局等核心结构尺寸完全匹配实物参数。建模阶段首先搭建壳体外轮廓基准，依据图纸标注的长宽尺寸、边角圆弧曲率绘制主体草绘，通过拉伸、抽壳命令生成壳体基础实体，壳体壁厚均匀控制在工业电子设备常规防护厚度区间，兼顾结构强度与轻量化需求。针对壳体四角的安装结构，精准还原4处深度0.25英寸的黄铜压入式嵌件特征，嵌件与壳体的配合公差按照工业压装标准设定，保证虚拟装配时的干涉检查结果符合实际生产要求；同时还原壳体边缘的螺纹嵌件布局，对应面板固定、外接安装的连接点位，所有孔位的位置度、孔径尺寸完全匹配图纸标注的公差范围。接口区域重点还原两组多针连接器的安装位结构，包括连接器周边的固定螺丝柱、定位凸台特征，螺丝柱的加强筋结构按照工业壳体常规设计做等比例还原，避免长期使用出现柱体断裂问题；面板区域预留条码标签、CE标识的凹陷位，标识区域的深度、尺寸完全对应实物的铭牌粘贴区域，还原产品的外观细节特征。壳体内部做适配电路板安装的支撑筋位设计，筋位高度按照电路板安装间隙设定，预留接插件的走线空间，同时在壳体侧边做防水密封槽的结构还原，匹配工业设备的户外防护需求。材质渲染阶段，壳体主体采用哑光阻燃工程塑料材质，调整材质粗糙度、反射率参数还原工业塑料的磨砂质感；金属嵌件采用黄铜材质，设置金属特有的高光反射与做旧质感；接插件部分采用黑色耐高温塑料与金属针脚的组合材质，区分不同部件的材质差异。整体建模过程遵循工业电子设备的结构设计逻辑，所有特征均可编辑，可用于产品结构验证、安装模拟、外观渲染展示等场景，模型导出的通用格式可兼容多数主流三维软件，方便不同使用场景下的编辑调整。
