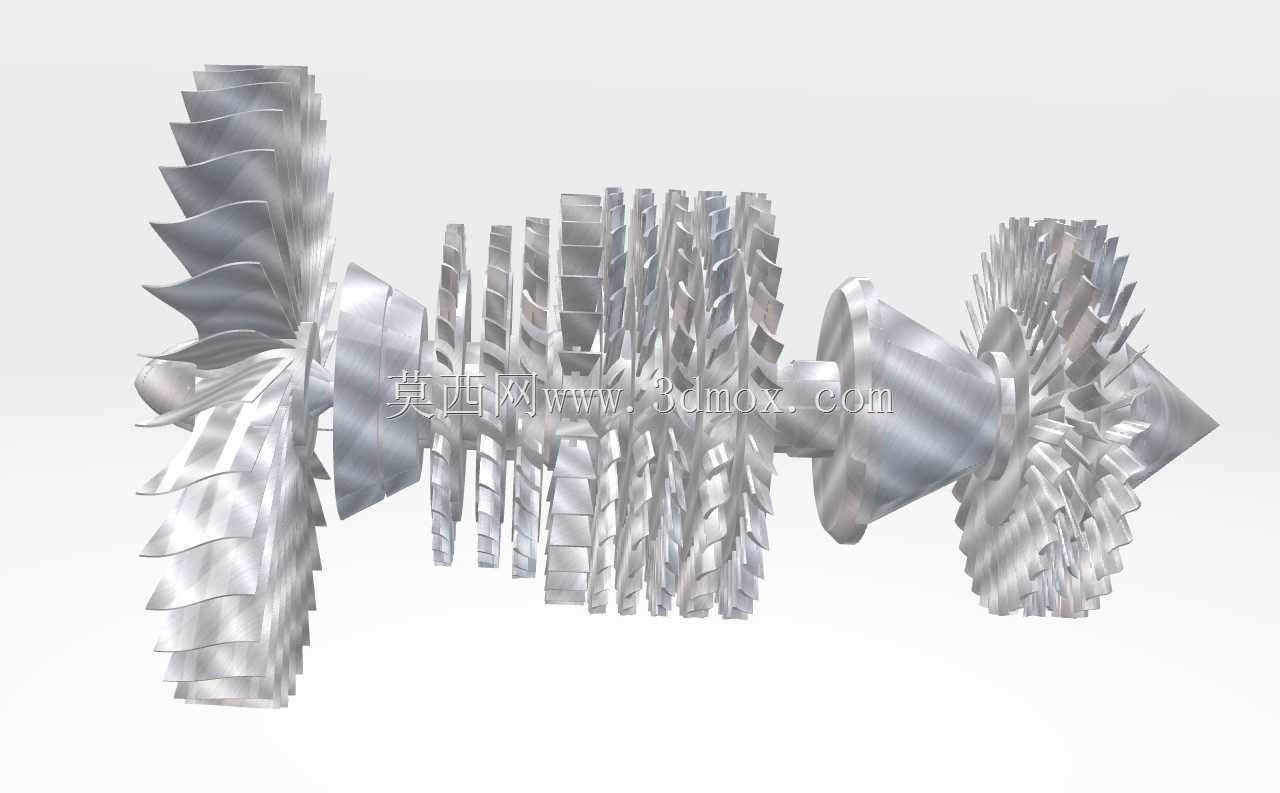

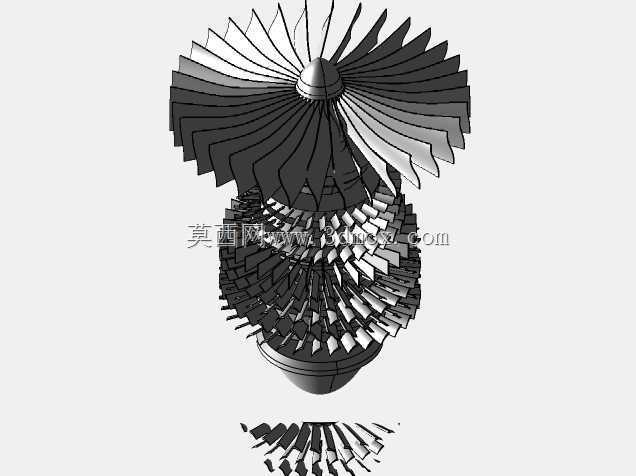

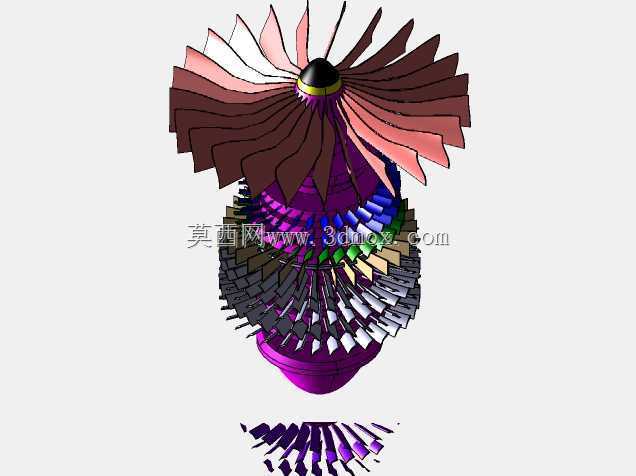

航空涡轮喷气发动机转子总成结构

　　在航空推进系统的结构设计环节，涡轮喷气发动机的转子总成是整台动力装置的核心做功单元，直接决定了整机的推力输出特性与运行稳定性，这类结构的三维建模工作，需要同时匹配气动设计要求、转子动力学约束以及装配工艺边界，不能仅做外观曲面的复刻。从实际应用场景来看，这类转子结构主要适配亚音速、跨音速飞行工况的喷气式航空器，承担着压缩来流空气、组织燃烧做功、将燃气热能转化为轴功率驱动压气机持续运转的核心功能，整段转子的各级叶片叶型、轮盘连接结构、轴段同轴度公差，都会直接影响发动机的喘振边界、燃油消耗率以及大修间隔周期。做结构设计时，首先要梳理清楚整段转子的级间匹配逻辑：进气端的多级压气机叶片从前往后叶型弦长逐步缩短、叶片安装角逐级调整，

　　匹配空气被压缩过程中密度逐步升高的流道变化，每一级压气机轮盘之间采用止口定位结构保证同轴度，避免高速旋转时出现偏心振动；压气机段与涡轮段之间的轴段需要预留燃烧室安装的轴向空间，同时要保证轴的临界转速高于发动机最大工作转速的1.2倍以上，避开共振区间。涡轮端的叶片采用耐高温合金对应的结构特征，叶身带有气膜冷却孔的预留结构，轮盘与轴的连接采用圆弧端齿结构，既可以传递大扭矩，也能保证高温工况下的对中精度，同时方便后期维护时的拆解检修。从安装边界来看，整段转子的两端支撑轴承位需要匹配发动机机匣的轴承座安装尺寸，轴向定位台阶的公差带要控制在IT5级精度，转子的整体动平衡等级要求达到G2.5以上，才能满足每分钟上万转的高速运行需求。建模过程中，

　　每一级叶片的叶根与轮盘榫槽的配合需要做干涉检查，确保榫齿的接触面积符合设计要求，避免应力集中导致的轮盘疲劳失效；各级轮盘之间的封严篦齿结构也要同步还原，这部分结构直接影响压气机段的漏气损失，是决定整机效率的关键细节。很多新手建模时容易忽略叶片的扭转角沿叶高的变化规律，直接做等截面叶片，这会完全偏离实际气动设计要求，实际建模时需要沿叶高取多个截面，按照气动计算给出的叶型坐标逐段拟合曲面，保证叶型的型面精度满足后续流场仿真的要求。另外，转子的平衡块安装槽结构也要在模型中体现，这是实际生产中做动平衡校正时必须的结构，缺少这部分的模型无法直接用于工艺设计环节。这类转子结构的设计迭代，往往需要结合气动仿真、强度仿真、

　　转子动力学仿真的结果反复调整叶型厚度、轮盘辐板厚度、轴段直径，在保证结构强度满足要求的前提下尽可能降低转子重量，提升发动机的推重比。对于三维建模从业者来说，做这类结构不能只追求外观相似，要理解每一部分结构对应的工程作用，比如压气机叶片的叶尖间隙预留量、涡轮叶片的叶冠结构、轮盘上的冷却通气孔，这些细节都是实际工程中经过多轮试验验证的必要结构，随意简化会导致模型失去工程参考价值。在装配逻辑上，整段转子采用单元体设计思路，压气机转子、涡轮转子分别作为独立单元完成装配和动平衡后，再通过中间轴段连接成整体，这样的设计可以降低现场装配的难度，也方便外场维护时快速更换故障单元，不需要拆解整台发动机。
