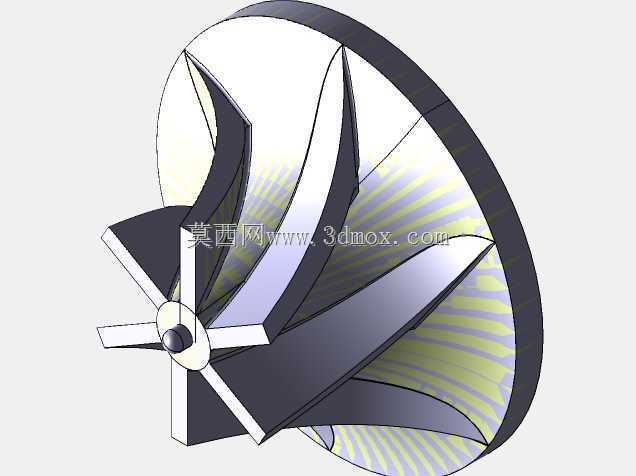

斜叶片涡轮转子结构设计方案

　　在流体输送与能量转换类设备的核心部件选型中，转子的叶片构型直接决定整套设备的运行效率与工况适配性，这款斜置叶片的转子结构，主要面向中小功率的涡轮类动力转换场景，可适配流体介质能量回收、小口径管道增压、小型动力输出单元等多种实际工况。从结构设计逻辑来看，这款转子采用了大锥度轮盘搭配斜向空间叶片的构型，区别于常规直叶片径向转子的设计，叶片沿轮盘锥面呈空间扭转状态布置，这种构型能够在流体进入轮腔时，顺着叶片的斜向导流面平滑改变流向，大幅降低流体冲击叶片前缘时的紊流损失，同时叶片的倾斜角度经过流道截面渐变设计，从轮缘位置到轮毂位置的叶片弦长逐步收窄，能够适配不同半径位置的线速度差异，让流体在整个流道内的流速分布更均匀，

　　避免局部流速突变带来的能量耗散。轮盘部分采用了薄壳锥面结构，在保证整体结构刚度的前提下尽可能降低转子自身的转动惯量，能够让转子在启停阶段更快达到额定转速，同时降低驱动侧的启动扭矩负载，轮毂位置设计有十字形的定位安装结构，中心预留了与传动轴配合的定位轴孔，安装时可通过十字凸台与轴端的卡槽配合实现周向防转，无需额外设计键槽结构即可传递额定扭矩，这种安装结构能够缩短转子与轴的配合长度，压缩整个动力单元的轴向安装尺寸，适配结构紧凑的小型设备腔体。从安装边界来看，这款转子的最大外轮廓为轮缘位置的圆形边界，安装时需要在轮缘与设备腔体之间预留0.8-1.2mm的径向间隙，既避免转子高速旋转时与腔体内壁发生刮蹭，又能尽可能减少间隙处的流体泄漏损失，

　　轴向方向上，转子轮毂的后端与腔体定位面贴合后，前端需要通过轴端挡圈完成轴向限位，预留的轴向窜动间隙控制在0.1-0.2mm区间，避免热胀冷缩导致转子卡滞。在实际工况应用中，这款转子可用于小型管道式流体涡轮发电机的动力端，当带压流体从轮盘大端进入流道时，斜向叶片会承接流体的冲力带动转子旋转，将流体的压力能与动能转换为转轴的旋转机械能，驱动后端的发电单元输出电能；也可作为小型涡轮增压器的压气端转子，在高速旋转时通过斜叶片对进入腔体的气体进行导流加压，为下游的燃烧单元提供压力更高的进气；还可适配小型流体输送泵的叶轮工况，通过转子旋转时叶片对流体的推送作用，实现管道内流体的稳定增压输送。设计过程中针对叶片的受力状态做了结构优化，

　　叶片与轮盘的连接位置做了大圆角过渡处理，避免应力集中导致的叶片疲劳断裂，叶片自身的厚度从根部到前缘逐步减薄，在保证结构强度的同时降低叶片对流体的阻挡面积，提升过流效率，轮毂位置的十字安装臂采用了等强度截面设计，每个臂的截面从中心到外端逐步收窄，既保证扭矩传递的结构强度，又尽可能减少安装结构对入口流体的阻挡干扰。针对不同的工况介质，这款转子的结构可做适配性调整，当输送含微小固体颗粒的流体介质时，可适当加大叶片前缘的圆角半径，降低颗粒对叶片前缘的冲蚀磨损；当用于高速旋转工况时，可对轮盘背面做减重去重处理，同时做动平衡校正，将转子的剩余不平衡量控制在允许范围内，避免高速运行时出现振动超标问题。整个转子的流道设计采用了等通流截面的渐变思路，流体从进入叶轮流道到流出的整个过程中，通流面积的变化率控制在合理区间，避免通流面积突变导致的流体脱流现象，能够让转子在较宽的流量区间内保持较高的运行效率，降低工况波动对设备运行稳定性的影响。
