E-Con系统工业相机双层安装固定结构

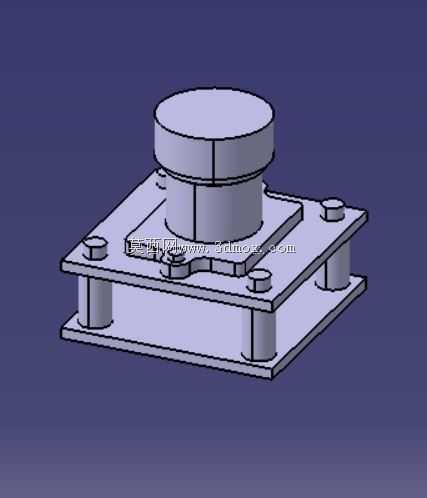

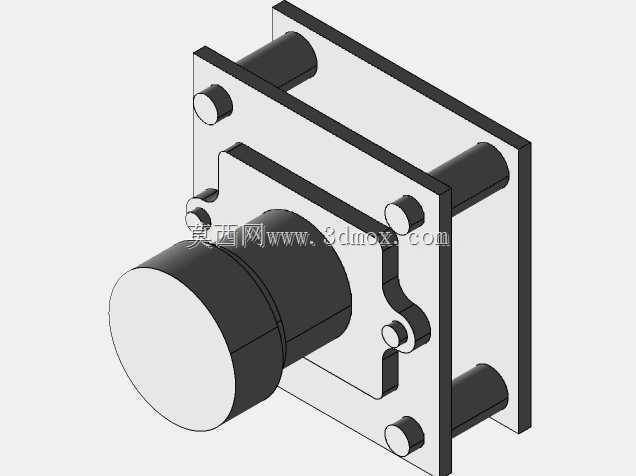

　　这套结构件主要面向工业机器视觉场景的相机搭载需求，在3C电子装配线的外观缺陷检测工位、自动化产线的二维码溯源读码工位、小型精密零件的尺寸测量工位中，这类安装结构是视觉系统搭建的基础承载部件，能够为成像单元提供稳定的支撑基准，避免设备运行过程中的振动传递到相机端，导致成像模糊、检测精度下降的问题。从实际使用的角度出发，视觉检测工位的相机安装往往需要兼顾镜头焦距调整空间、光源安装避让、走线布局合理性几个核心需求，这套结构采用双层板立柱支撑的形式，下层安装板可直接固定在设备型材机架或者检测工位的台面上，四个角位的支撑柱将上层相机搭载板抬升到指定高度，刚好匹配常用焦距镜头的工作距离要求，不需要额外增加延长转接件，减少了装配累积误差。

　　上层搭载板的中心位置预留了相机主体的安装定位孔，周围的四个沉头孔位对应相机底部的标准安装螺孔，装配时不需要额外打孔适配，直接用标准内六角螺丝即可完成相机本体的固定，板件边缘做了倒角处理，避免装配过程中刮伤相机外壳或者连接线缆。支撑柱采用等长的圆柱式结构，两端分别与上下层板通过螺丝锁紧，柱体的直径经过受力校核，能够承受常规工业相机加小型镜头的总重量，即使在设备高速启停、产生小幅振动的工况下，也不会出现结构形变或者相机位置偏移的情况，保证成像光轴始终与检测面保持垂直，避免因为角度偏差导致的测量误差或者成像畸变。下层安装板的尺寸比上层板更大，四个角位预留的长条形安装孔可以适配不同孔距的机架安装位，

　　现场装配时能够在小范围内调整整个组件的安装位置，不需要重新在机架上打孔，降低现场改造的工作量。在设计思路上，这套结构没有采用复杂的一体化成型方案，而是选择分体式装配结构，所有板件和支撑柱都可以采用常规的铣削加工完成，加工成本更低，后期如果需要调整相机的安装高度，只需要更换对应长度的支撑柱即可，不需要重新加工整套安装座，备件替换的灵活性更高。结构整体没有突出的尖锐棱角，所有外露的边棱都做了R角处理，在设备内部布线时不会刮伤相机的电源线或者数据线，也能避免现场调试人员被划伤。从安装边界来看，整套结构的横向占用尺寸控制在小型相机安装的合理范围内，不会占用过多的工位空间，旁边预留的空隙可以同时安装环形光源或者条形光源的固定支架，

　　不需要额外拓展安装位置，视觉系统的整体布局更加紧凑。在实际选型适配时，这套结构可以匹配绝大多数采用标准底部安装孔位的E-Con系列工业相机，不需要针对特定型号做定制化修改，对于设备集成商来说，可以作为通用视觉安装备件储备，减少不同项目的重复设计工作量。结构的装配流程也十分简便，只需要按照先固定支撑柱与下层板、再安装上层板、最后固定相机本体的顺序即可完成组装，不需要专用的装配工装，普通的内六角扳手就能完成全部装配操作，后期维护时如果需要更换相机或者调整镜头，只需要松开上层板的固定螺丝即可操作，不需要拆解整个安装结构。板件的厚度选择也经过实际工况验证，不会因为长期受力出现中部下凹的情况，保证相机安装面的平面度始终维持在公差范围内，避免因为安装面倾斜导致的光轴偏移。支撑柱与上下板的连接位置都做了沉孔设计，螺丝锁紧后头部不会突出板件表面，既不会刮伤接触的安装面，也让整体外观更加规整，不会在设备内部形成多余的突出结构干扰其他部件的运动。
