电力变压器配套圆筒形燃烧室外壳结构

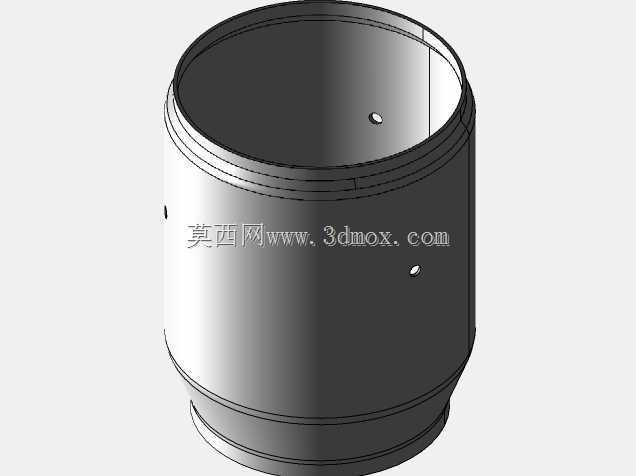

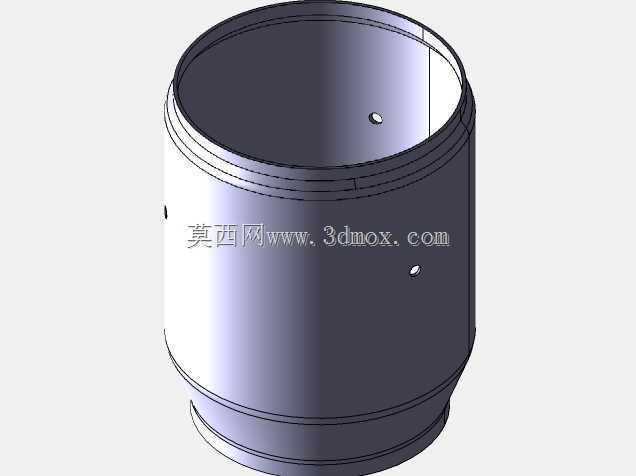

　　在电力输配系统的特种变压器配套辅件设计中，燃烧室外壳是承担燃烧腔体密闭、热量导向、结构防护功能的核心承载构件，这类构件常见于带油处理、温控辅助燃烧功能的电力变压器配套单元，在高寒地区户外部署的大容量电力变压器场景中，配套的燃烧室单元可在低温启动阶段完成绝缘油的预热辅助，避免绝缘油黏度过高导致的循环不畅问题，外壳作为该单元的外层承载结构，直接决定了整套辅件的运行可靠性与安装适配性。从结构形态来看，该外壳采用阶梯式圆筒形设计，整体为回转体结构，主体段为等直径圆柱筒体，下端设置缩径的对接止口段，上端为带安装孔位的平端盖结构，筒体侧壁预留了多个径向小孔，分别用于传感器安装、定位销固定、管路接口对接，端盖表面预留的小孔可用于点火组件、

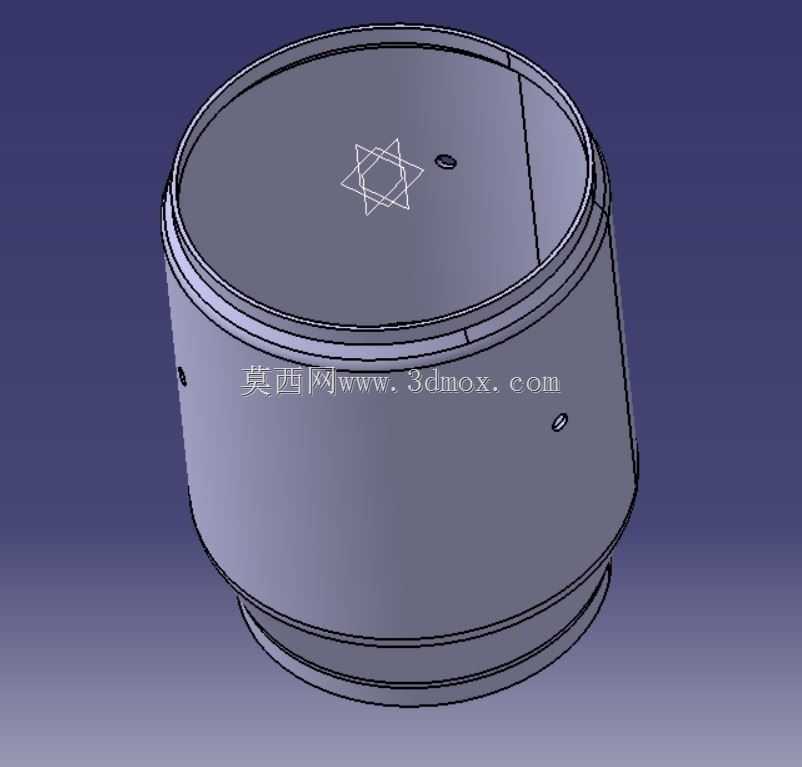

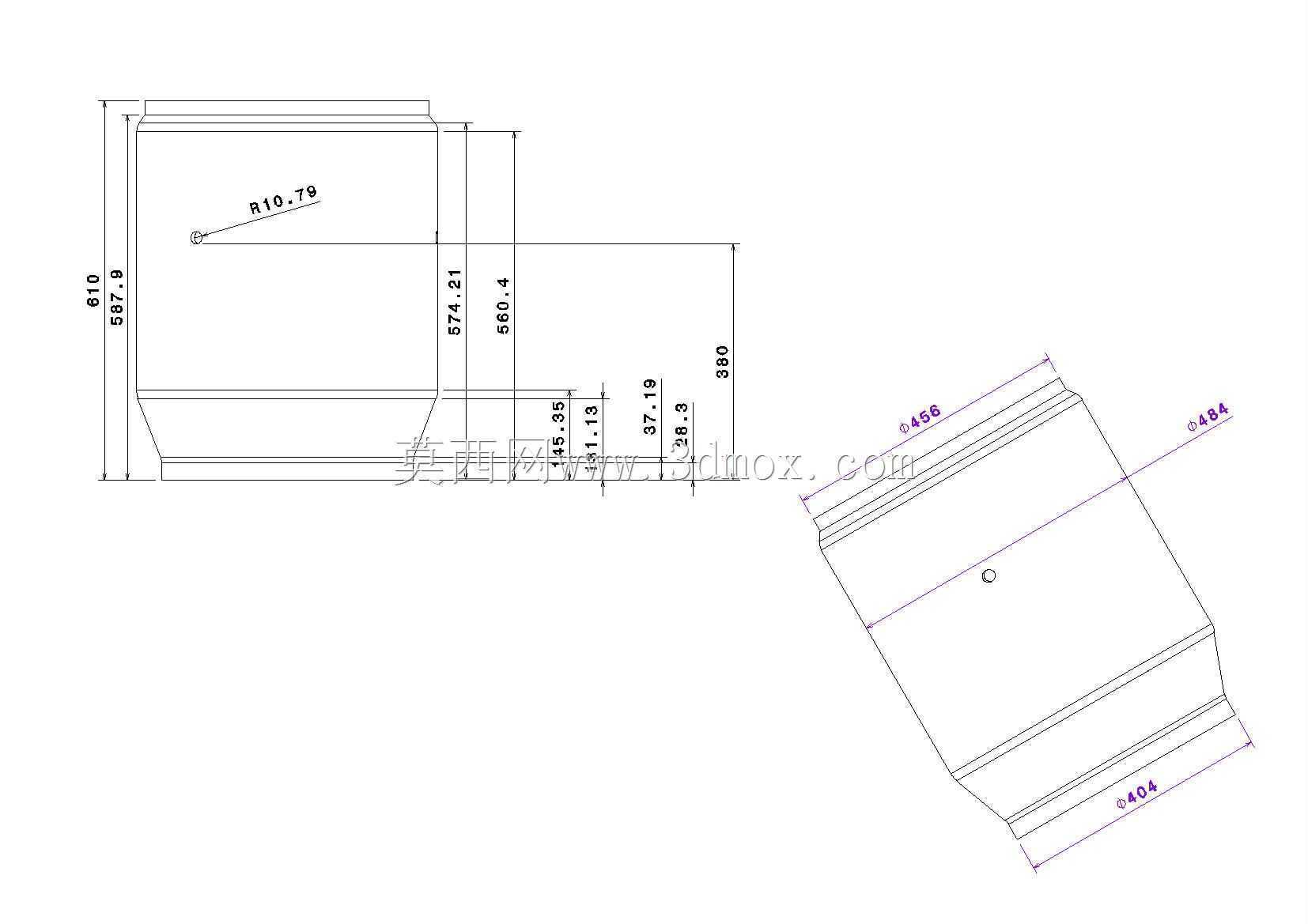

　　测温元件的穿装固定，端盖中心的几何标识为建模阶段的基准参考标记，实际生产中该位置无实体结构。设计阶段优先考虑了壳体的承压均匀性，回转体结构可让燃烧过程中产生的内部压力均匀分布在筒壁上，避免异形结构带来的应力集中问题，筒体壁厚经过受力核算，可承受常规燃烧工况下的内部微正压，同时预留足够的腐蚀裕量，适配户外长期运行的环境要求。下端的缩径止口采用台阶式设计，可直接与下方的燃烧器基座实现插接定位，配合环形密封垫即可完成端面密封，无需额外设计复杂的对接法兰结构，减少了安装环节的紧固件数量，同时降低了密封失效的风险。上端的平端盖与筒体采用一体化建模设计，实际生产中可根据工艺选择焊接拼接或者整体旋压成型，端盖与筒体的衔接位置做了圆弧过渡处理，避免焊接应力集中，同时减少热量在边角位置的堆积。侧壁的孔位分布经过布局优化，所有径向孔的轴线均垂直于筒体回转轴线，孔位之间的周向间距满足安装操作空间要求，相邻孔位的边缘距离大于两倍孔径，避免孔位过近导致筒体局部强度不足，每个孔位都设计了内倒角，方便管路或者传感器的插入安装，同时去除加工毛刺避免划伤密封件。从安装边界来看，该外壳的最大外径为主体圆柱段的外圆尺寸，安装时需预留至少20mm的周向操作空间，用于侧壁接头的管路连接与紧固件操作，下端缩径段的外径与对接基座的内孔尺寸采用间隙配合，配合公差控制在H7/h6区间，既保证安装时的顺利插接，又不会出现过大的配合间隙导致密封偏斜。整体轴向高度可根据配套变压器的功率等级做适配调整，

　　该结构的参数化模型可通过调整筒体直径、壁厚、轴向长度、孔位数量与位置快速适配不同功率的燃烧室单元，无需重新搭建整体拓扑结构。在实际运行过程中，该外壳不仅要承受燃烧产生的热应力，还要承受户外环境的风载、温差变形影响，因此设计时在筒体外壁预留了卡箍安装位，可通过环形卡箍将外壳固定在变压器侧方的安装支架上，卡箍与筒体之间设置隔热垫片，避免外壳的热量直接传递到变压器本体，影响变压器的正常运行温度。筒体的内壁做了光滑过渡处理，没有多余的凸起或者凹槽，可减少燃烧过程中积碳的附着，降低后期维护清理的难度，端盖与筒体的连接位置如果采用焊接工艺，需在焊接后做内壁打磨处理，保证内壁的光滑度。对于不同的使用场景，该外壳的材质可根据实际燃烧温度选择，

　　常规工况下采用普通碳钢做表面防锈喷涂处理即可，高温工况下可更换为不锈钢材质，模型的结构设计无需做改动，仅需调整材质对应的物理参数即可完成仿真验证。在建模过程中，所有的尺寸关联都做了参数化绑定，修改主体直径时，端盖直径、下端止口直径、侧壁孔位的径向位置都会随之自动更新，大幅提升了系列化设计的效率，避免重复建模带来的尺寸错误。这类筒形外壳的设计看似结构简单，但实际需要兼顾密封、承压、隔热、安装、维护等多方面的工程需求，每一处孔位的位置、每一段台阶的尺寸都需要结合实际装配需求反复校核，比如侧壁的传感器安装孔，其高度位置需要对应内部燃烧火焰的温度监测区间，过高或者过低都会导致测温数据出现偏差，影响温控系统的判断；下端止口的轴向长度需要保证插接后有足够的密封接触面积，同时不能过长导致安装时出现卡滞。
