逆向重构工业汽轮机叶片结构设计

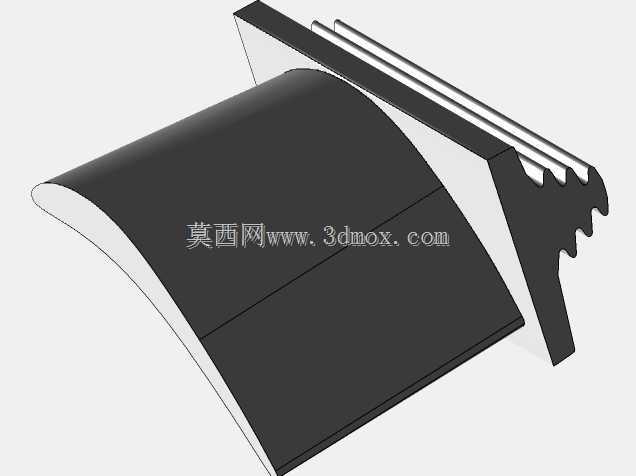

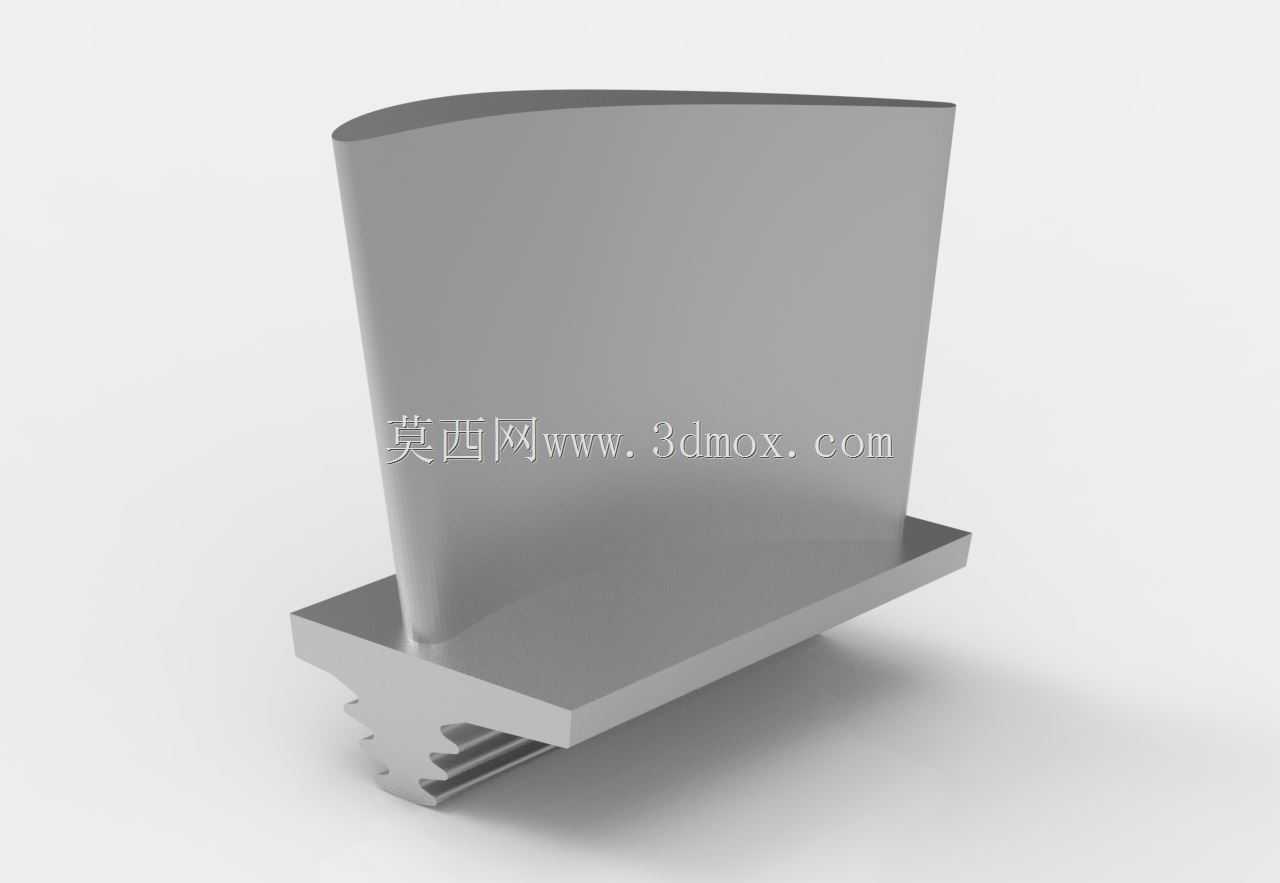

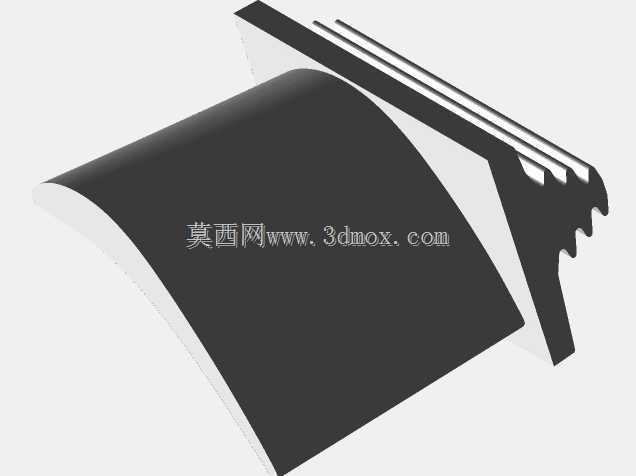

　　在透平机械的核心做功单元里，叶片是直接参与能量转换的关键部件，无论是火电汽轮机、燃气轮机还是工业驱动用透平设备，叶片的型面精度、安装可靠性直接决定整机的通流效率与运行寿命。本次逆向重构的叶片结构，针对工业级透平设备的动叶安装场景设计，底部采用枞树型叶根结构，这种结构的楔形多齿啮合设计，能够在转子高速旋转产生的巨大离心力作用下，将载荷均匀分散到每个齿面接触区域，避免局部应力集中导致的叶根断裂失效，同时也方便检修过程中的单叶片拆装更换，不需要对整圈叶轮结构做破坏性拆解。从气动型面的设计逻辑来看，叶片的叶身采用变截面扭转型线，从根部到顶部的截面弦长、安装角连续平滑过渡，这是因为透平级内不同叶高位置的圆周速度存在明显差异，根部半径小线速度低，顶部半径大线速度高，变截面扭转设计能够让整个叶高范围内的气流攻角保持在最优区间，减少气流分离带来的通流损失，同时平衡叶身不同位置的气动载荷，降低运行过程中的气流激振力，避免叶片发生共振疲劳。在安装边界的设计上，叶根的榫齿齿距、齿面倾角都严格匹配叶轮轮缘的榫槽加工公差，装配时叶根与榫槽之间保留规定的配合间隙，既能够允许叶片在温度升高时产生的热膨胀位移，又不会因为间隙过大导致运行过程中出现叶片晃动，撞击相邻叶片或轮缘结构。叶身与叶根的过渡区域采用大圆角光滑转接，避免截面突变带来的应力集中，这个区域是叶片运行过程中应力水平最高的位置，圆角半径的取值需要同时兼顾应力分散效果与通流截面的遮挡影响，

　　圆角过大会减少通流面积降低整机效率，圆角过小则无法有效降低应力集中系数，容易在长期交变载荷下产生疲劳裂纹。叶顶部分的型线收敛设计，能够配合汽缸内壁的汽封结构，减少叶顶间隙的漏气损失，漏气量每降低一个百分点，整机的通流效率就能提升约0.5个百分点，对于长期连续运行的工业透平设备来说，这部分效率提升带来的能耗节约是非常可观的。从实际应用场景出发，这类叶片除了应用在常规的火电、核电汽轮机组中，在冶金行业的高炉余压透平发电装置、化工行业的工业驱动汽轮机、天然气长输管线的增压透平设备中都有大量应用，不同应用场景下的叶片会根据工作介质的温度、压力、杂质含量调整型面厚度与表面处理工艺，比如在含固体颗粒的烟气透平中，叶片进气边会做硬化处理，

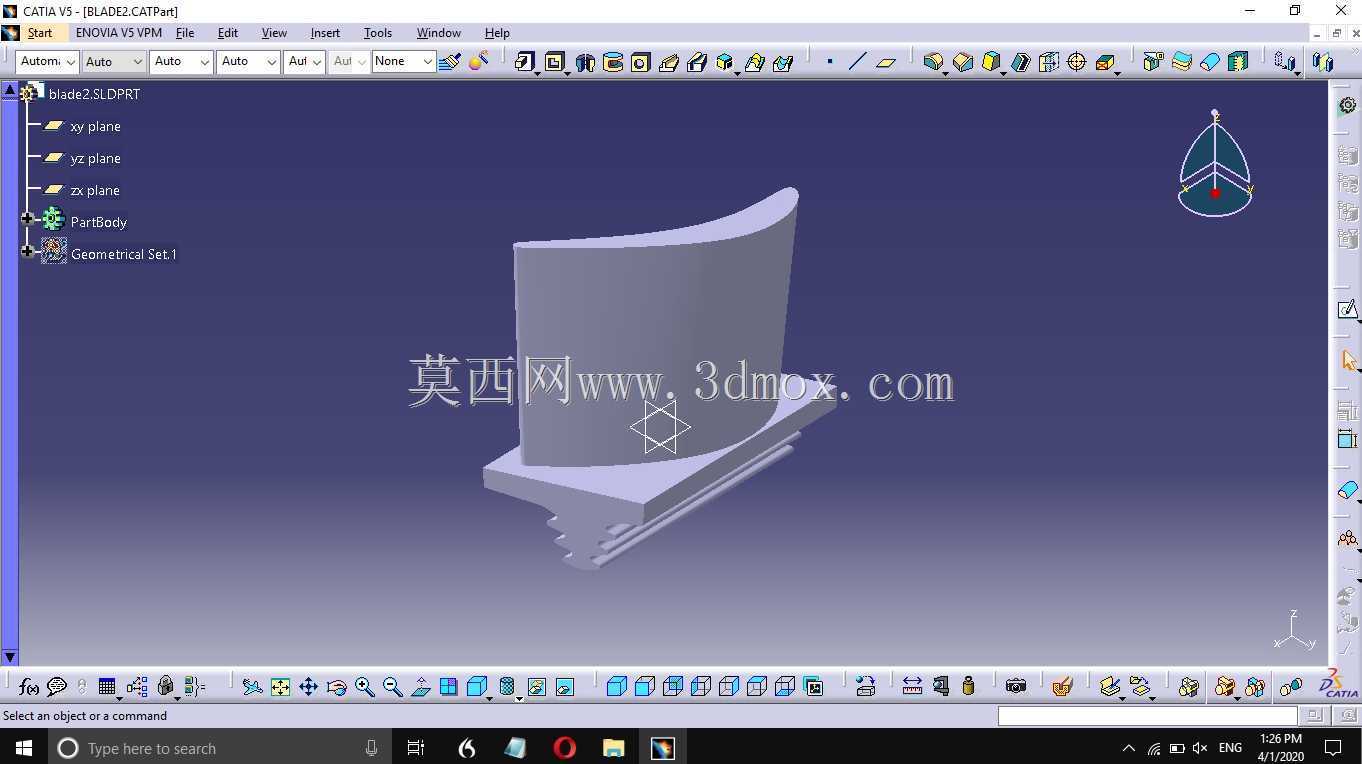

　　提升抗冲蚀磨损能力，在湿蒸汽环境下工作的叶片，会在叶身设计疏水沟槽，减少水滴冲蚀对进气边的损伤。逆向重构这类叶片的过程中，首先需要通过三维扫描获取实物的完整点云数据，对点云进行降噪、拼接处理后，提取叶身的关键截面型线，对型线做光顺处理，保证型线的曲率连续，避免出现局部的凹凸缺陷，因为哪怕是0.1毫米的型面偏差，都可能导致气流在该位置产生分离，引发额外的流动损失甚至激振。叶根部分的重构需要严格保证榫齿的形位公差，每个齿的工作面与非工作面的角度、齿顶与齿根的圆角都要和原设计保持一致，否则装配时会出现齿面接触不良，运行过程中局部齿面载荷过大，出现压溃甚至断裂的问题。在装配关系的校核上，需要模拟叶片装入轮槽后的周向间隙，整圈叶片装入叶轮后，

　　相邻叶片的叶身部分要保持均匀的周向间距，避免出现叶片间的碰磨，同时要校核叶片的静频率，避开转子运行时的各阶激振频率，防止运行过程中发生共振。叶片的围带或者拉筋结构（如果原设计包含）也需要和叶身做一体化重构，保证连接结构的配合精度，围带的接触面能够在叶片运行时产生合适的摩擦力，增加叶片的系统阻尼，降低振动幅值。对于长期在高温环境下工作的叶片，重构时还要考虑材料的高温蠕变特性，型面的设计要预留蠕变变形量，保证在设计寿命周期内，型面的变形量不会超出通流间隙的允许范围，避免出现叶顶碰磨汽缸的故障。从结构强度的角度，重构完成的模型需要做离心力载荷下的应力校核，计算不同转速下叶根、叶身过渡区的应力分布，确保最大应力值低于材料在对应工作温度下的许用应力，同时要做气动载荷下的变形分析，保证叶身的变形量不会导致叶顶间隙消失，也不会改变叶身的型线角度到影响气动效率的程度。
