电力变压器用HSLA钢安装固定支架结构

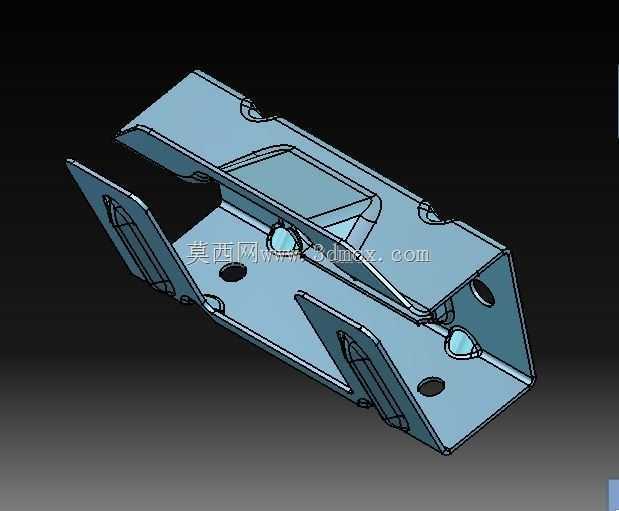

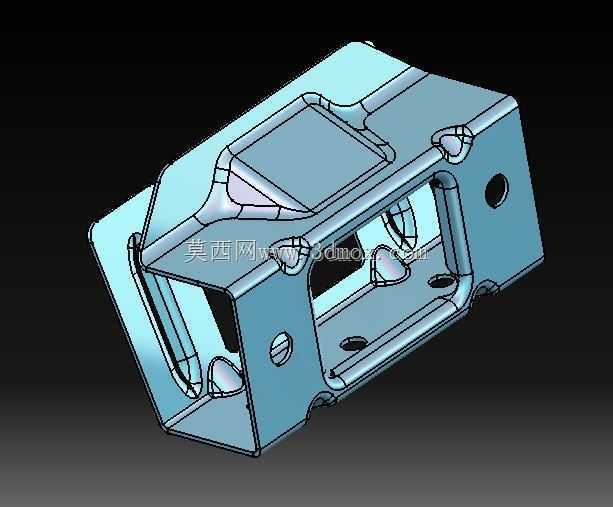

　　在输配电系统的电力变压器安装环节，安装支架是承担设备本体固定、载荷传递、安装定位的核心承载构件，直接决定变压器运行过程中的结构稳定性与抗振性能，尤其在户外台架变、预装式箱变内部构件固定场景中，支架的结构强度、安装适配性直接影响整套变电设备的服役寿命与运维安全性。这款采用HSLA钢加工成型的安装支架，针对电力变压器安装场景的实际载荷特性做了针对性结构优化，区别于通用平板式支架的设计逻辑，整体采用弯折成型的盒式承载结构，通过多道折弯工艺形成封闭的受力腔体，在不额外增加板材厚度的前提下大幅提升了结构的抗扭、抗弯截面模量，适配HSLA钢高强度、低合金的材料特性，充分发挥材料的屈服强度优势，

　　避免传统Q235钢支架为满足载荷要求过度增厚导致的材料浪费与安装重量过大问题。从结构功能来看，支架两侧的外翻折边为主要安装贴合面，面上预留的圆形通孔分别对应变压器本体的固定螺栓位与安装基座的连接孔位，孔位的同轴度公差在建模阶段就按照IT12级精度做了约束，避免现场安装时出现孔位错位需要重新扩孔的问题；折边与主体承载面之间设置的三角加强筋结构，并非采用额外焊接筋板的形式，而是通过板材一体冲压弯折成型，既消除了焊接应力集中导致的长期服役开裂风险，也减少了焊接工序带来的加工变形，保证支架安装面的平面度控制在0.2mm/m以内，避免变压器安装后出现局部应力集中导致的壳体变形。支架中部的镂空让位结构，是设计阶段针对变压器本体的出线端子、

　　接地排安装空间做的适配设计，避免支架安装后与电气部件产生安全距离不足的问题，同时镂空结构也减少了支架整体重量，降低高空安装作业的载荷负担，镂空边缘做了R3圆角过渡处理，避免尖锐边角划伤安装人员或破坏线缆绝缘层。在安装边界设计上，支架的整体折弯高度严格匹配变压器底部安装基座的间隙要求，预留的安装间隙既可以满足变压器运行时的通风散热需求，也能给安装时的螺栓紧固操作留出足够的扳手操作空间，不需要额外搭配加长套筒就能完成所有固定螺栓的扭矩紧固作业；支架上的部分长圆孔设计，是为了补偿变压器加工与基座安装时的尺寸累积误差，允许安装时在一定范围内调整固定位置，降低现场安装的对位难度，适配不同厂商同容量等级变压器的安装尺寸公差带。

　　从受力仿真的设计逻辑来看，建模阶段就按照变压器满油状态下的1.5倍自重载荷做了静力学仿真校核，对支架的应力集中区域做了局部圆角优化，确保在极端风载、短时短路电动力冲击下，支架的最大应力值低于HSLA钢的屈服强度，不会出现塑性变形；同时支架的表面处理工艺预留了热浸镀锌的层厚间隙，所有折边的缝隙处都做了连通设计，避免镀锌过程中出现窝气导致的镀锌层不连续问题，提升户外使用场景下的防腐蚀性能。不同于通用支架的通用化设计，这款支架的所有结构特征都围绕电力变压器的实际安装场景展开，没有多余的装饰性结构，每一处弯折、每一个孔位、每一个加强结构都对应实际安装与使用中的具体需求，既满足结构承载的强度要求，也兼顾现场安装的操作便利性与长期服役的可靠性，能够直接用于10kV等级台架变压器、小型干式变压器的安装固定场景，也可作为同类型电力设备安装支架的结构设计参考，建模过程中所有的折弯系数、孔位公差、材料厚度参数都符合钣金加工的实际工艺要求，不存在无法落地加工的理想化结构特征。
