电力变压器配套密封安装门板结构设计

　　在电力输配系统的变压器设备运维与装配环节，门板构件是承担箱体密封、内部元件防护、外部操作界面承载的核心钣金部件，本次设计的门板结构针对油浸式电力变压器的侧舱安装场景开发，适配户外露天布设的变压器箱体使用需求，可直接替换同规格老旧变压器的舱门构件，也可用于新产变压器的侧舱装配工序。从实际使用场景来看，变压器长期布设户外，要应对昼夜温差带来的凝露、雨季的降水冲刷、扬尘天气的颗粒物侵入，同时还要满足运维人员定期开启检查内部接线、油位、触头状态的操作需求，这就要求门板既要具备足够的结构刚性，在长期户外使用中不发生形变导致密封失效，又要预留合理的安装定位结构，保证装配后与箱体边框的贴合度均匀，密封胶条压缩量一致。

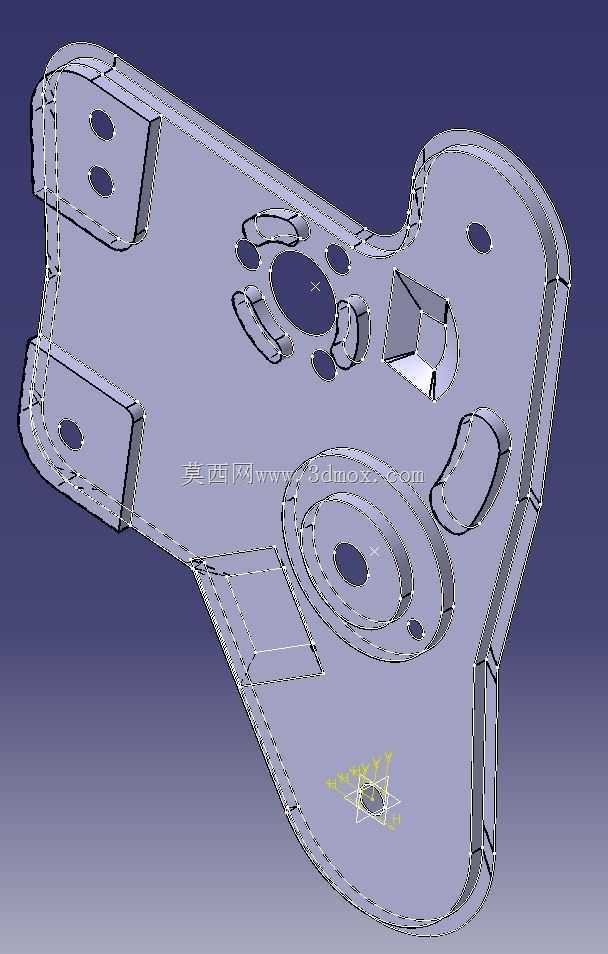

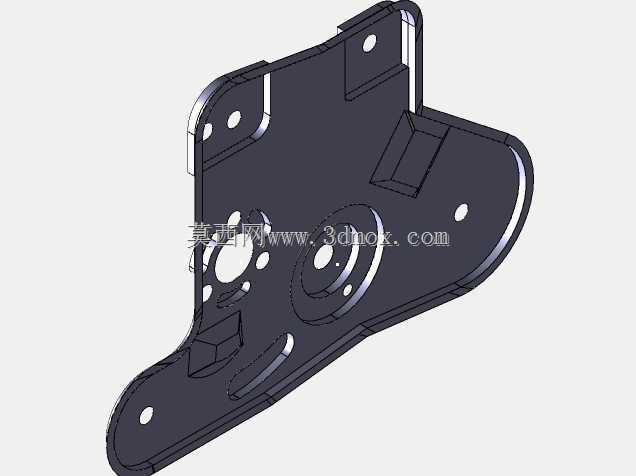

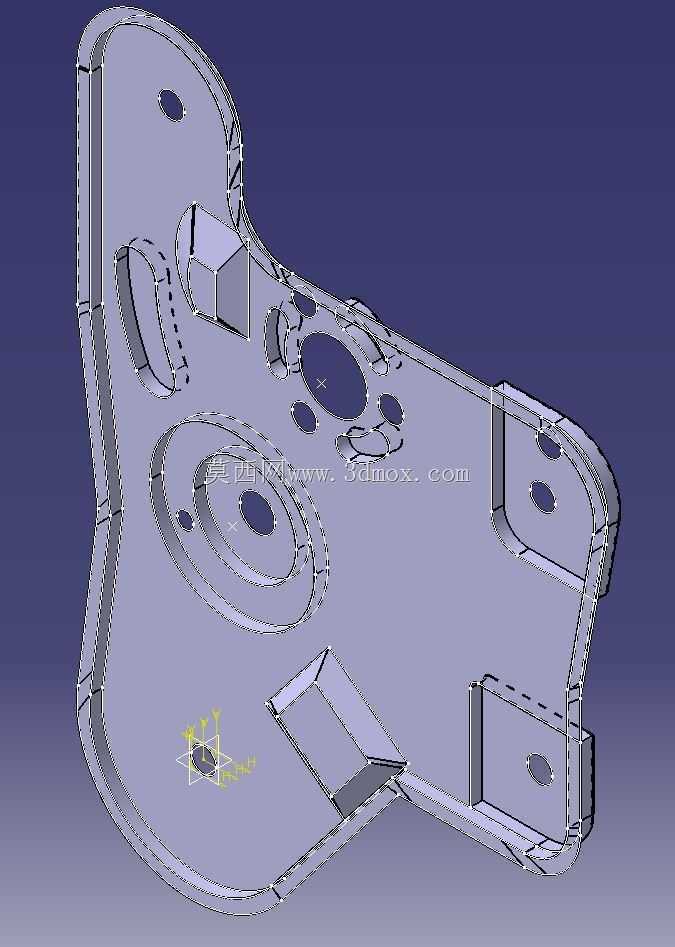

　　设计阶段首先梳理了门板的安装边界条件：对应变压器箱体的侧舱开口尺寸为基准，门板整体轮廓采用随形折弯结构，边缘设置15mm宽度的折边，折边处预留密封胶条的安装卡槽，卡槽深度设计为5mm，可适配直径8mm的三元乙丙密封胶条，装配后胶条压缩量控制在30%，既保证密封性能，又不会因为压缩量过大导致关门阻力过高、胶条过早老化开裂。门板上的安装孔位采用双侧腰形孔与圆孔组合的定位方式，上部两个圆孔作为主定位孔，与箱体上的焊接定位销配合，保证门板安装时的位置精度，下部两个腰形孔作为补偿孔，可抵消钣金焊接加工带来的累计公差，避免安装时出现孔位错位无法装配的问题。门板表面的异形开孔区域，分别对应不同的功能需求：大尺寸的圆形沉台区域是油位观察窗的安装位，沉台深度3mm，可嵌入透明亚克力观察板，沉台周边预留4个M4的螺纹安装孔，用于固定观察窗压圈，保证观察窗与门板之间的密封；周边分布的多个小圆孔是接线端子的穿出位，每个孔位周边都设计有凸起的防水翻边，翻边高度2mm，可避免雨水顺着门板流入孔位内部，引发接线端子锈蚀、绝缘降低的问题；侧方的方形开孔是接地螺栓的操作位，开孔边缘做了去毛刺处理，避免操作时划伤运维人员的手部，开孔内侧预留接地端子的安装凸台，凸台上焊接M6的压铆螺母，无需后期攻丝，提升装配效率。门板的折弯圆角统一采用R1.5的工艺圆角，既符合钣金冲压加工的工艺要求，避免折弯处出现应力集中开裂的问题，又能去除锐边，减少装配和运维过程中的划伤风险。

　　门板整体采用2mm厚的冷轧钢板冲压成型，表面处理采用户外级粉末静电喷涂，涂层厚度控制在60-80μm，可应对户外紫外线照射、酸碱腐蚀，保证10年以上的使用寿命。在结构强度校核阶段，针对门板最薄弱的大面积平面区域，做了向内凹陷的加强筋结构，加强筋深度2mm，沿门板的应力分布方向布设，可在不增加板材厚度的前提下，将门板的平面刚度提升40%以上，避免户外大风、外力磕碰导致门板凹陷变形，影响密封性能。门板的铰链安装位设置在左侧折边处，预留三个铰链安装孔，孔位间距按照标准变压器铰链的尺寸设计，可直接适配市面上通用的变压器承重铰链，单扇门板可承受15kg以上的重量，长期开关不会出现下垂移位的问题。右侧折边处预留锁具安装位，

　　可适配通用的变压器箱变锁，锁舌伸出长度12mm，可与箱体上的锁扣可靠配合，避免非运维人员随意开启舱门引发安全事故。从装配流程来看，该门板的所有安装孔位、压铆螺母都在钣金加工阶段一次成型，现场装配时无需二次钻孔、攻丝，只需先将密封胶条嵌入门板折边的卡槽内，再将门板上部的定位孔对准箱体上的定位销，调整下部腰形孔的位置后拧入固定螺栓，最后安装观察窗、锁具、铰链即可完成装配，单扇门板的装配时间可控制在15分钟以内，大幅提升现场装配和后期运维更换的效率。针对不同容量等级的变压器，该门板结构可通过等比例缩放调整尺寸，核心的密封结构、定位方式、加强筋设计逻辑可直接复用，减少同系列产品的重复设计工作量。在实际测试中，将装配好该门板的变压器箱体做IP54防护等级测试，经过8小时的喷淋测试后，门板内部无渗水痕迹，密封性能满足户外使用要求；经过1000次开关循环测试后，门板无明显形变，锁具、铰链工作正常，密封胶条无明显磨损，完全满足变压器全生命周期的使用需求。
