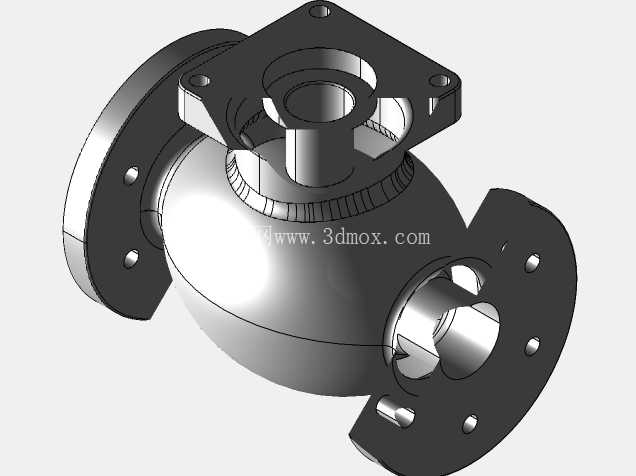

铬钼钢材质直通式工业阀体结构设计

　　在石化、电力、冶金这类连续生产的工业管路系统里，阀体作为承压核心的壳体零件，直接决定了整条管线的运行可靠性，这次设计的铬钼钢材质直通式阀体，主要适配高温高压工况下的介质截断与调节需求，区别于普通铸铁阀体的常温低压适用范围，铬钼钢材料本身的高温蠕变强度、抗氢蚀性能，让这款阀体可以长期在425摄氏度以内的蒸汽、油气介质管路中稳定工作，不会出现长期高温下的壳体变形、密封面错位问题。从结构设计逻辑来看，这款阀体采用了等径直通流道设计，流道内壁做了圆弧过渡处理，没有传统直角流道的介质滞留死角，一方面可以降低介质流经阀体时的压损，减少管路系统的动力损耗，另一方面也能避免含固体颗粒的介质在阀腔内沉积，降低阀座卡涩、内壁冲蚀的风险。阀体的中腔采用了对称式的柱状容纳空间，用来适配阀芯、阀杆的装配需求，中腔上端的连接法兰预留了足够的螺栓安装空间，法兰密封面采用凸面结构，可以适配缠绕式垫片的密封要求，保证中腔和阀盖连接位置在高压工况下不会出现外漏。阀体两端的连接接口采用同轴设计，安装时可以直接和同通径的管路法兰对接，不需要额外调整管路的同心度，接口端面的密封槽尺寸严格遵循管路法兰的通用标准，现场安装时不需要单独定制密封件，降低现场施工的适配成本。

　　从安装边界来看，这款阀体的整体外形采用对称结构，两侧接口的中心距、中腔顶部到流道中心的高度尺寸，都匹配同压力等级、同通径工业阀门的通用安装尺寸，替换旧管路中损坏的同规格阀体时，不需要改动原有管路的支撑结构和连接位置，直接吊装就位后拧紧连接螺栓即可完成安装，大幅缩短现场检修的停机时间。在壁厚设计上，这款阀体没有采用均匀壁厚的结构，而是根据不同位置的承压应力分布做了差异化设计：流道转弯位置、中腔和流道的交接位置，是介质压力作用下应力集中最明显的区域，这部分的壁厚做了加厚处理，同时在内壁交接位置做了大圆角过渡，降低应力集中系数，避免长期承压运行下出现疲劳裂纹；而阀体的外壁非承压加强区域，在保证结构刚度的前提下适当减薄，在不降低整体承压能力的同时控制零件整体重量，降低材料成本和吊装难度。

　　阀体底部的定位凸台结构，是专门为阀门装配和现场安装设计的，装配阀芯组件时，可以将阀体通过底部凸台定位在工装台面上，避免装配过程中阀体晃动影响装配精度；现场安装时，底部凸台可以和管路支架的支撑面配合，承受阀体自身和内部介质的重量，避免连接法兰长期承受额外的弯矩导致密封失效。从实际使用场景来看，这款阀体既可以作为截止阀的壳体使用，也可以通过适配不同的阀芯组件作为止回阀、节流阀的主体壳体，通用性较强，在电站的主蒸汽管路、石化装置的加氢进料管路、冶金系统的高温导热油管路中都能适用。

　　设计过程中针对铬钼钢材料的焊接性能做了结构优化，阀体两端的法兰和主体连接位置、中腔法兰和主体的连接位置，都预留了足够的焊接坡口加工余量，焊后热处理的空间也做了预留，避免焊后应力集中导致的焊缝开裂问题。流道内壁的加工粗糙度要求控制在Ra3.2以内，减少介质流动时的摩擦阻力，同时也能降低高流速介质对内壁的冲蚀速率，延长阀体的整体使用寿命。阀体的外部加强筋采用对称布置，沿着中腔和流道的交接位置径向分布，既可以提升阀体整体的抗变形能力，在管道出现水锤冲击时，加强筋可以分散瞬间冲击载荷，避免阀体出现炸裂，同时对称的筋位结构也方便铸造生产时的模具制作，减少铸造过程中的缩松、气孔等缺陷，提升铸件的成品率。需要注意的是，这款阀体的安装方向虽然是直通式结构，但在作为截止阀壳体使用时，要按照介质低进高出的方向对接管路，让介质从阀芯下方进入阀腔，从上方流出，这样在阀门关闭时，介质压力作用在阀芯下方，阀杆的密封填料位置不会长期承受高压介质的作用，降低填料泄漏的概率，同时也能降低阀门开启时的操作力矩，方便现场手动或者电动执行机构的驱动。
