交流稳压器冲压折弯铝制固定支架

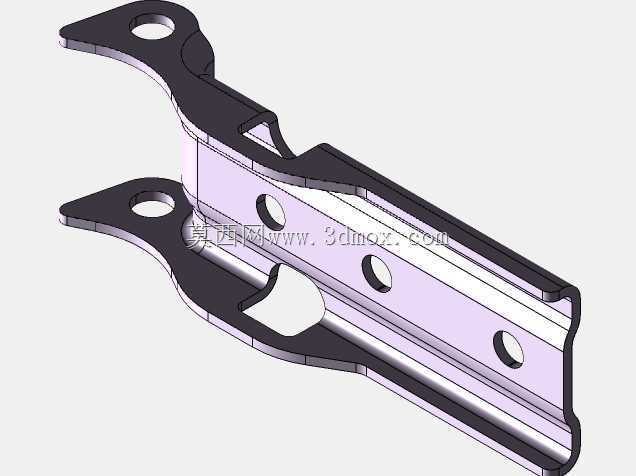

　　这款铝制钣金支架是交流稳压供电设备内部的承载固定构件，整体采用薄铝板经连续冲压、折弯成型，在稳压设备的装配链路里承担核心安装定位作用。日常在车间配电、工业稳压柜、民用交流调压设备的装配场景中，这类支架需要同时适配内部铁芯、绕组组件的托举定位，以及整机外壳的对接锁附，替代传统厚板铣削支架，在保证结构刚性的前提下大幅降低整机自重，也规避了钢制支架长期在温变环境下生锈、导磁产生额外涡流损耗的问题。

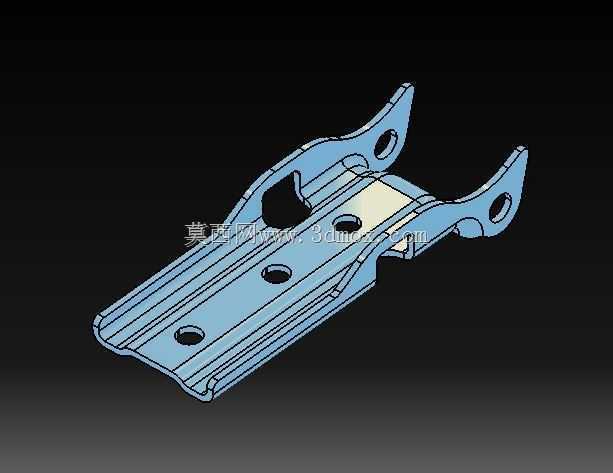

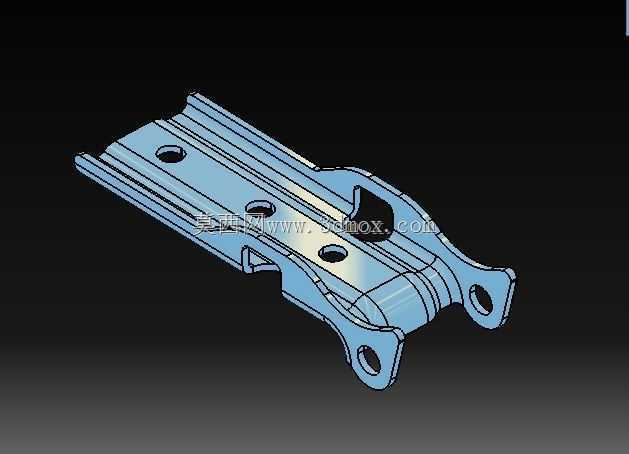

　　从结构设计逻辑来看，支架主体采用长条形延展底板作为主承载面，底板上沿长度方向排布多组圆形安装孔，孔位间距按照稳压设备内部组件的安装螺柱位置做匹配设计，不同孔径分别对应M4、M5规格的锁附螺丝，既可以直接托住下方的调压线圈基座，也能穿过固定螺栓将支架整体锁附在设备机箱的内侧安装位。底板两侧设计有连续向上翻折的加强筋边，翻边高度随底板长度方向逐步过渡，靠近前端的位置翻边高度较低，预留出接线端子、引线排布的走线路径，避免钣金锐边割伤线材绝缘层；靠近尾端的位置两侧翻边向上延伸后向外分叉折弯，形成两个带同轴安装孔的翘耳结构，翘耳上的圆孔用于铰接设备的调压摆臂或者挂载防护盖板，铰接孔的同轴度在冲压模具上一次性保证，不需要后续二次机加工，装配时摆臂转轴可以直接穿入两侧孔位，转动间隙控制在钣金件允许的合理公差范围内。

　　底板板面还冲裁有异形避让缺口，缺口位置正对下方绕组的引出线端子，装配时端子可以直接从缺口处穿出，不需要额外在支架上开孔走线，既减少了线材弯折半径，也让端子和支架金属本体之间保留足够的安全绝缘距离，避免高压工况下出现爬电风险。板面的多组圆孔除了锁附功能之外，也兼顾散热作用，稳压器长期带载运行时绕组产生的热量可以通过底板上的镂空孔形成空气对流，铝板本身的导热系数远高于普通碳钢，热量可以快速从安装接触面传导到机箱外壳，降低内部组件的温升幅度。

　　在安装边界层面，这款支架的整体外轮廓完全适配常用中小功率交流稳压器的内部安装腔尺寸，底板宽度控制在机箱内侧两安装立柱的间距以内，两侧分叉翘耳的外展高度不会触碰机箱顶盖，装配时不需要对支架做二次裁切、打磨。钣金折弯的所有转角处都做了小圆角过渡，没有尖锐的冲裁毛刺，既避免装配操作人员划伤，也防止应力集中位置在设备长期运输振动过程中出现开裂。支架的料厚选取兼顾刚性和轻量化，铝板材质本身具备良好的抗大气腐蚀能力，在车间潮湿、多粉尘的运行环境下不需要额外做喷塑、镀锌表面处理，裸材即可长期使用，导电性能均匀的特性也可以让支架顺带作为设备内部的接地连通件，只要其中一处锁附点和机箱接地端连通，整个支架上挂载的所有金属组件都能实现可靠接地，省去额外跨接接地线的工序。

　　建模过程中需要重点还原冲压折弯的壁厚一致性，所有翻边、翘耳的折弯内R角按照钣金加工的最小折弯半径设置，冲裁孔的边缘保留钣金件的工艺特征，不需要额外做倒角美化，分叉翘耳的两个铰接孔需要约束同轴度公差，底板上的安装孔位间距要和配套稳压设备的安装孔位完全对应，异形避让缺口的轮廓要和下方端子的外轮廓保留足够安全间隙，整体结构完全符合冲压钣金件的加工工艺要求，不存在无法一次冲压成型的倒扣、死弯结构，开模后可以通过连续冲床批量生产，单件成型效率高，成本可控，完全满足中小功率交流稳压器批量装配的使用需求。
