CatiaV5冲压喷气发动机筒体结构设计

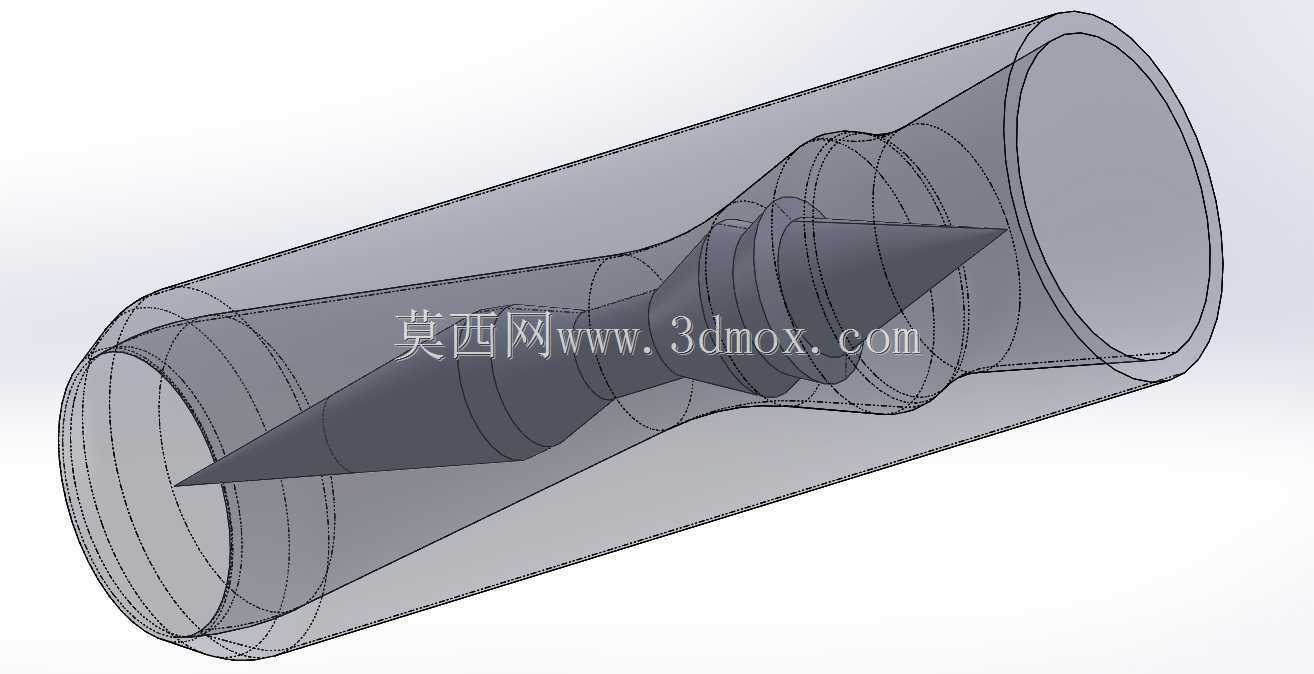

　　本次完成的冲压发动机筒体结构，是亚燃冲压动力单元的核心承载构件，这类构件目前主要应用在高速靶弹、超音速巡航飞行器、高超声速试验平台的动力段，没有复杂的旋转压气机部件，完全依靠飞行来流的冲压效应完成空气压缩，因此筒体本身的型面精度、内壁光滑度、结构同轴度直接决定了整台动力单元的工作效率。从实际工程落地的角度看，这类筒体的设计首先要匹配飞行包线内的来流速度区间，不同马赫数下的进气道扩压段长度、燃烧室直段长度、喷管收敛段的锥度都有严格的气动要求，不能随意调整比例。在建模过程中，首先确定的是筒体的整体同轴基准，所有型面都以中心轴线为旋转基准生成，避免出现偏心导致的气流偏折，内壁面全程保持连续光滑过渡，没有台阶、凸起或者锐角结构，

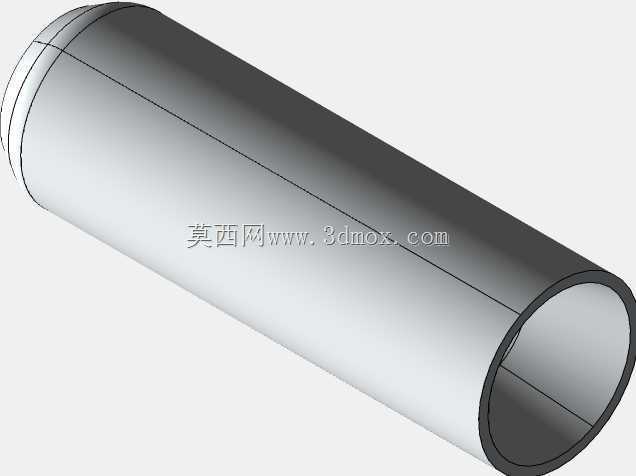

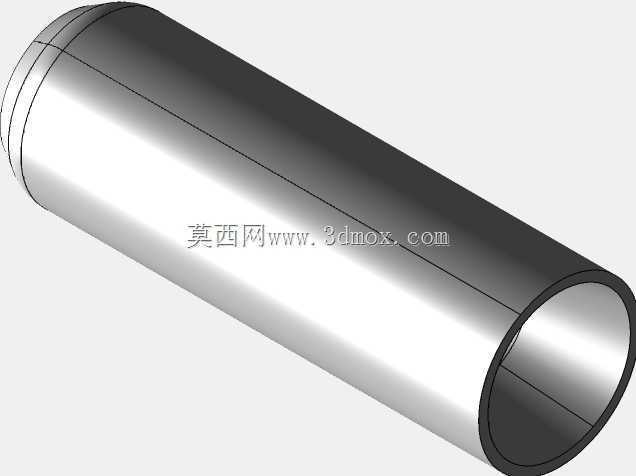

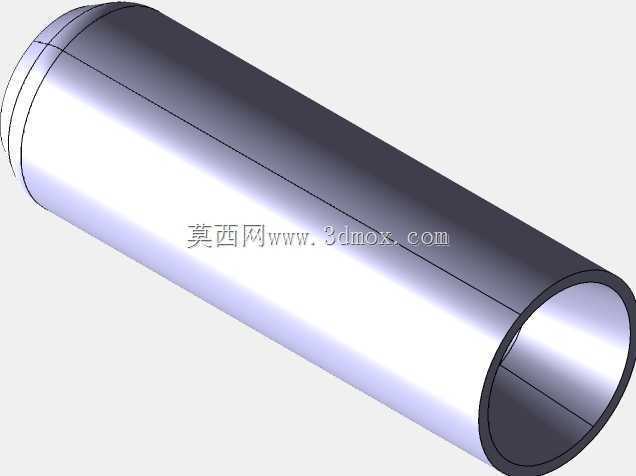

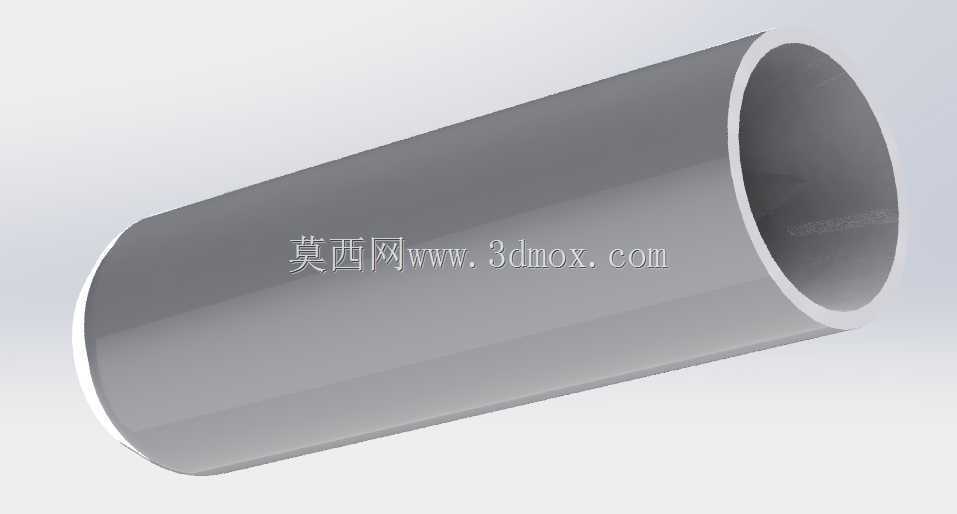

　　防止在高速气流下产生局部激波或者附面层分离，影响燃烧效率。筒体的壁厚设计需要兼顾结构强度与重量控制，在燃烧室对应的直段区域，因为要承受高温燃气的烧蚀与压力脉动，壁厚会比前后段略厚，同时预留出冷却通道的安装空间，不需要额外设计复杂的加强筋结构，依靠筒体本身的圆柱壳结构刚度就能承受飞行过程中的轴向过载与径向气动载荷。安装边界方面，筒体前端预留了与进气道连接的法兰对接面，对接面的平面度公差需要控制在0.05mm以内，保证连接后的密封性，避免漏气导致的推力损失；后端与尾喷管的连接采用同样的同轴法兰结构，法兰上的连接孔采用均布设计，保证装配时的周向位置可调，适配不同喷管的安装角度需求。筒体中段的外壁面预留了传感器安装座的接口位置，

　　这些接口的位置需要避开内部气流的核心流动区域，安装座的凸台高度不能过高，减少飞行过程中的外部阻力。从实际使用场景来看，这类筒体结构在装配时需要全程保证同轴度，前后连接部件的轴线偏差不能超过0.1度，否则会导致气流在筒体内产生偏流，局部温度过高烧坏筒体壁面。在结构设计阶段，就已经考虑了加工工艺性，整个筒体的主体结构可以采用旋压工艺一次成型，减少焊接接缝带来的结构强度下降与外形变形，内壁的光滑度可以通过旋压后的精磨工序达到气动要求，不需要额外的内壁涂层处理就能满足亚燃工况下的气流流动要求。不同于带压气机的涡轮发动机筒体，冲压发动机的筒体内没有旋转部件，因此不需要设计轴承安装位、润滑通道等复杂结构，整个内部流道是连续的变径回转结构，

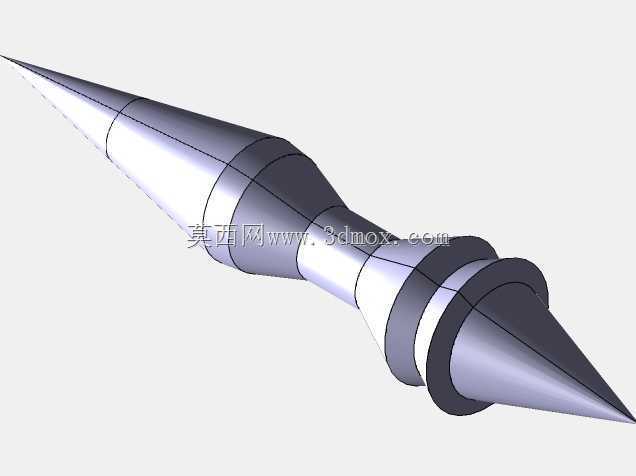

　　从进气端的大直径逐渐收缩到燃烧室段的等直径直段，再到喷管段的收敛扩张型面，整个型面的曲率变化是连续的，没有拐点，保证气流在加速、减速、再加速的过程中不会出现流动分离。在建模时特意对筒体的端口做了倒角处理，避免装配时的锐边划伤密封件，同时减少端口处的气流扰动。筒体的整体长度与直径的比例是按照2马赫巡航工况下的气动要求确定的，扩压段的长度足够让进来的超音速气流减速到亚音速，在燃烧室内与燃油充分混合燃烧，之后的喷管段再将燃气加速到超音速排出产生推力。这类结构在试验阶段经常需要更换不同长度的燃烧室段来测试燃烧效率，因此在建模时将筒体的各个分段做了参数化处理，可以通过调整参数快速修改各段长度，不需要重新绘制整个回转体，大幅提升方案迭代的效率。对于结构强度的考量，筒体需要承受的最大载荷出现在发动机点火瞬间的压力冲击，因此在法兰与筒体的连接位置做了圆弧过渡，避免应力集中导致的连接位置开裂，整个筒体的材料选用高温合金时，这个过渡圆角的尺寸可以适当减小，如果选用普通不锈钢材料做试验件，则需要加大过渡圆角来分散应力。在实际装配过程中，筒体的外壁还需要安装燃油喷嘴、点火装置的接口，这些接口的位置都布置在燃烧室直段的前端，保证喷入的燃油能在整个燃烧室内充分雾化，不会直接喷到对面的筒壁上造成局部积碳或者烧蚀。建模时这些接口的凸台都与筒体外壁做了合并处理，保证连接位置的结构强度，同时减少外部的气动阻力。
