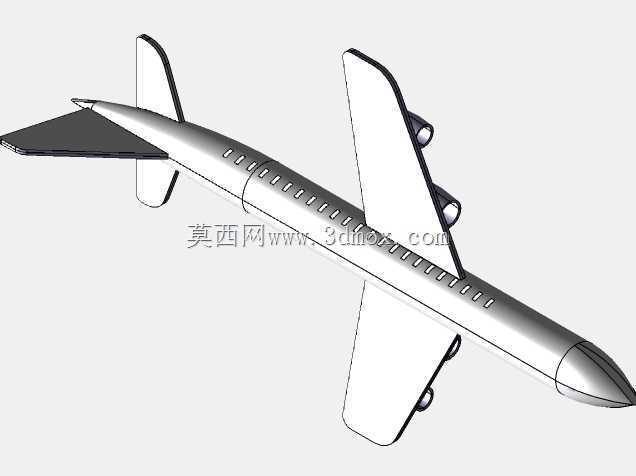

四发宽体民用喷气式客机外观结构数模

　　做航空类外观结构数模的时候，最先要锚定的是实际航线运营里的使用边界，这类四发宽体客机主要执飞长航程跨洋干线，机身曲面的连续性直接决定巡航阶段的摩擦阻力表现，建模时不能只盯着视觉上的顺滑，要贴合真实民航机的截面变化规律：机头雷达罩的椭球锥度要匹配气象雷达的安装空间，不能为了造型收得太尖导致内部设备布置干涉，也不能过于钝圆增加正迎风面积。机身段的客舱舷窗排布要严格对齐长桁位置，每排舷窗的纵向间距对应客舱座椅排距的常规尺寸，窗位的下陷深度要考虑外层风挡玻璃的安装厚度，避免曲面建模时出现法向偏移导致的装配间隙。机翼的设计上，下单翼布局的翼身融合段要做平滑过渡，翼根处的整流曲面不能出现曲率突变，不然会在高速巡航时产生局部激波，增加飞行阻力；

　　四台发动机的吊舱安装位置要对齐机翼前缘的挂点结构，吊舱与机翼之间的短舱挂架要留出足够的维护操作空间，同时保证短舱进气道与机翼前缘的气流不发生相互干扰，发动机短舱的尾部喷口收敛角度要匹配真实涡扇发动机的排气扩张比，不能随意调整锥度影响气动仿真的参考价值。尾翼部分的垂直安定面与水平安定面的后掠角度要符合高速飞行的航向稳定性要求，垂尾前缘的后掠角要大于机翼后掠角，避免大迎角飞行时机翼尾流提前遮蔽垂尾导致航向操纵失效；水平尾翼的安装位置要避开发动机喷流的直接影响区域，升降舵的铰接缝隙在建模时要留出合理的活动间隙，不能做成完全一体化的曲面忽略操纵面的实际运动边界。机身尾部的APU辅助动力装置舱段要做收窄的锥度过渡，尾椎的末端要对齐机身中轴线，

　　尾部的阻力伞舱或者尾撬结构如果做外观建模的话，要预留出对应的安装凹陷，不能让尾部曲面直接收尖忽略实际结构的凸起。起落架舱的整流罩轮廓要贴合主起落架、前起落架的收放路径，舱门的分缝位置要对应机身框的站位，保证舱门关闭时与机身外表面完全齐平，没有阶差。建模过程中所有曲面的G2连续性要在机身大面、翼面、尾翼面做严格校验，小的整流件比如机翼缝翼导轨的整流罩、襟翼作动筒的整流鼓包，要按照真实的气动修型做圆滑过渡，不能做成生硬的方块凸起破坏整体流场。这类外观数模虽然不涉及内部承力结构的细节，但所有外轮廓的尺寸边界都要符合实际机场运行的限制：机身总长度要对应宽体机位的停靠长度要求，翼展宽度要匹配E类及以上停机位的滑行道宽度限制，

　　垂尾高度要满足机场廊桥、机库门的净空通过要求，不能随意缩放比例导致尺寸脱离实际应用场景。客舱门、应急出口的位置要对应真实机型的撤离滑梯布置点位，门的轮廓弧度要和机身曲面完全贴合，门框处的加强筋凸起在外观上要做等距的下陷处理，还原真实机型的门框结构特征。机翼上的翼尖小翼结构要做向上的弯折修型，小翼的外倾角要匹配减阻设计的常规角度，不能做成垂直于翼面的直板结构，翼面的前缘缝翼、后缘襟翼的分缝位置要在曲面上做出对应的阶差，还原增升装置的外观轮廓，即使不做活动结构，也要把固定的外形特征表达清楚，方便后续做渲染、气动仿真参考或者科普展示使用。
