塑料密封式电子设备防护外壳结构

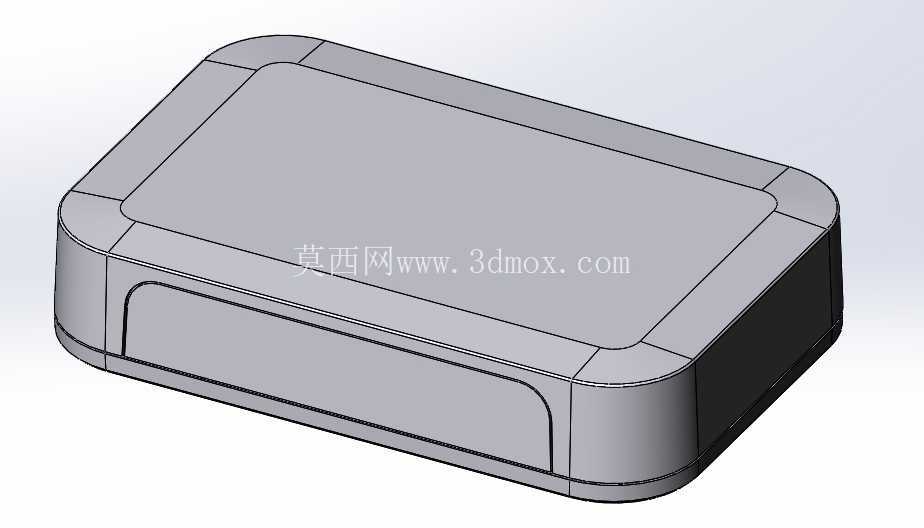

　　这款外壳的设计初衷，是为小功率电源变换类电路板提供可靠的物理防护，在桌面式小型电源、信号调理模块、低压控制单元的应用场景中，这类外壳的使用占比极高。日常做结构选型时，首先要确认的就是安装边界，这款外壳的外形尺寸为100x150x30mm，属于扁平式紧凑结构，在设备内部布局时，需要预留至少2mm的周边间隙，避免装配时与相邻器件产生干涉，同时要注意外壳四角做了圆弧过渡处理，实际占用的投影空间比直角矩形略小，在紧凑排布的多模块机柜里，这个细节能帮结构工程师省出不少排布空间。

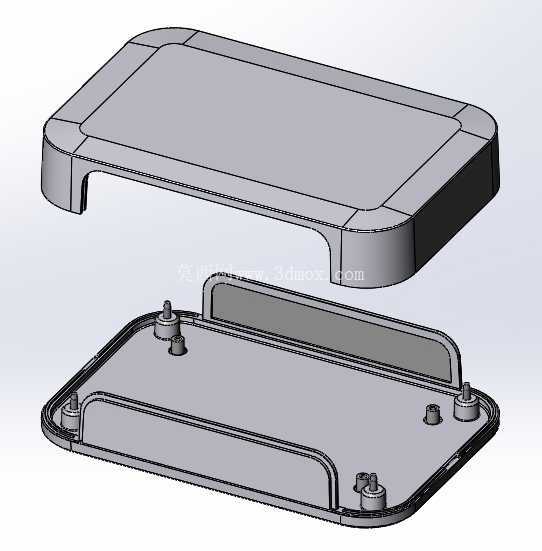

　　从功能特性来看，外壳采用上下扣合的可拆卸结构，不需要额外的螺丝固定就能实现基础扣合，若需要更高的防护等级，也可以在侧边预留的孔位加装自攻螺丝强化连接，这种设计兼顾了小批量样机调试时的拆装效率，和量产装配时的连接可靠性。外壳的侧壁预留了面板安装位，可以根据实际需求开孔安装电源插座、信号接口、调节旋钮或者状态指示灯，不需要额外对壳体进行二次铣削加工，能大幅缩短样机的制作周期。做这类壳体建模的时候，首先要考虑的是壁厚均匀性，整体壁厚控制在2mm左右，既可以保证注塑成型时不会出现缩痕、缺料的问题，也能控制整体重量，不会给安装载体带来额外的负载。边角的圆弧过渡不只是为了外观美观，更重要的是避免注塑时的应力集中，同时在设备搬运、安装过程中不会划伤操作人员，也不会磕碰损坏周边的线缆。上下壳的配合面做了止口设计，扣合后可以实现基础的防尘效果，能阻挡日常环境中的浮尘进入壳体内部，避免电路板积灰导致的绝缘性能下降，适合在普通室内工业环境、办公环境下使用。壳体的材质选用ABS工程塑料，本身具备不错的绝缘性能，不需要额外做绝缘处理就能满足低压电器的安规要求，同时材料的韧性较好，日常装配时的轻微磕碰不会出现开裂问题。

　　在安装适配性上，壳体内部预留了PCB安装柱，标准尺寸的电路板可以直接通过铜柱固定在底壳的安装柱上，不需要额外设计固定支架，对于尺寸略有偏差的电路板，也可以通过调整铜柱高度或者增加转接板的方式适配，适配灵活性很高。在实际项目应用中，这类外壳常用来封装小功率AC-DC电源模块、工业控制信号隔离模块、小型传感器变送单元，扁平的外形既可以桌面放置使用，也可以通过背胶或者卡扣固定在设备内壁、DIN导轨上（需要额外搭配导轨卡扣配件）。建模过程中，对扣合位置的公差配合做了优化，上下壳的配合间隙控制在0.1mm以内，既不会因为间隙过大出现松动晃动，也不会因为公差过小导致扣合困难，量产时的注塑良率能得到有效保障。

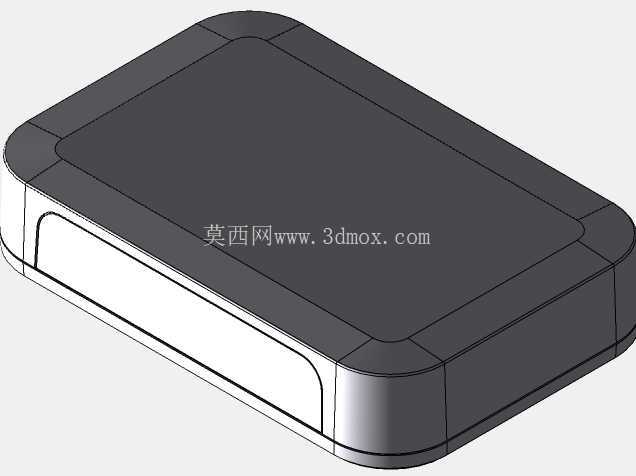

　　外壳的顶面做了微弧面处理，相比纯平面设计，轻微的外力按压不会出现明显的形变，同时视觉上更具质感，也不容易残留指纹和污渍，日常维护擦拭更方便。侧壁的内凹造型一方面是强化壳体的结构强度，提升抗挤压能力，另一方面也可以作为防滑位，拆装时更容易发力分开上下壳。对于结构设计从业者来说，这类通用外壳的模型可以直接调用到整体设备的装配体中，不需要从零开始建模，能大幅缩短设计周期，选型时只需要确认内部空间是否能容纳下电路板、元器件的高度，以及外部接口的位置是否和预留的面板位匹配即可，不需要额外做过多的结构修改。
